Противовес инсталл и ремове устройство — HITACHI SCX2800-2

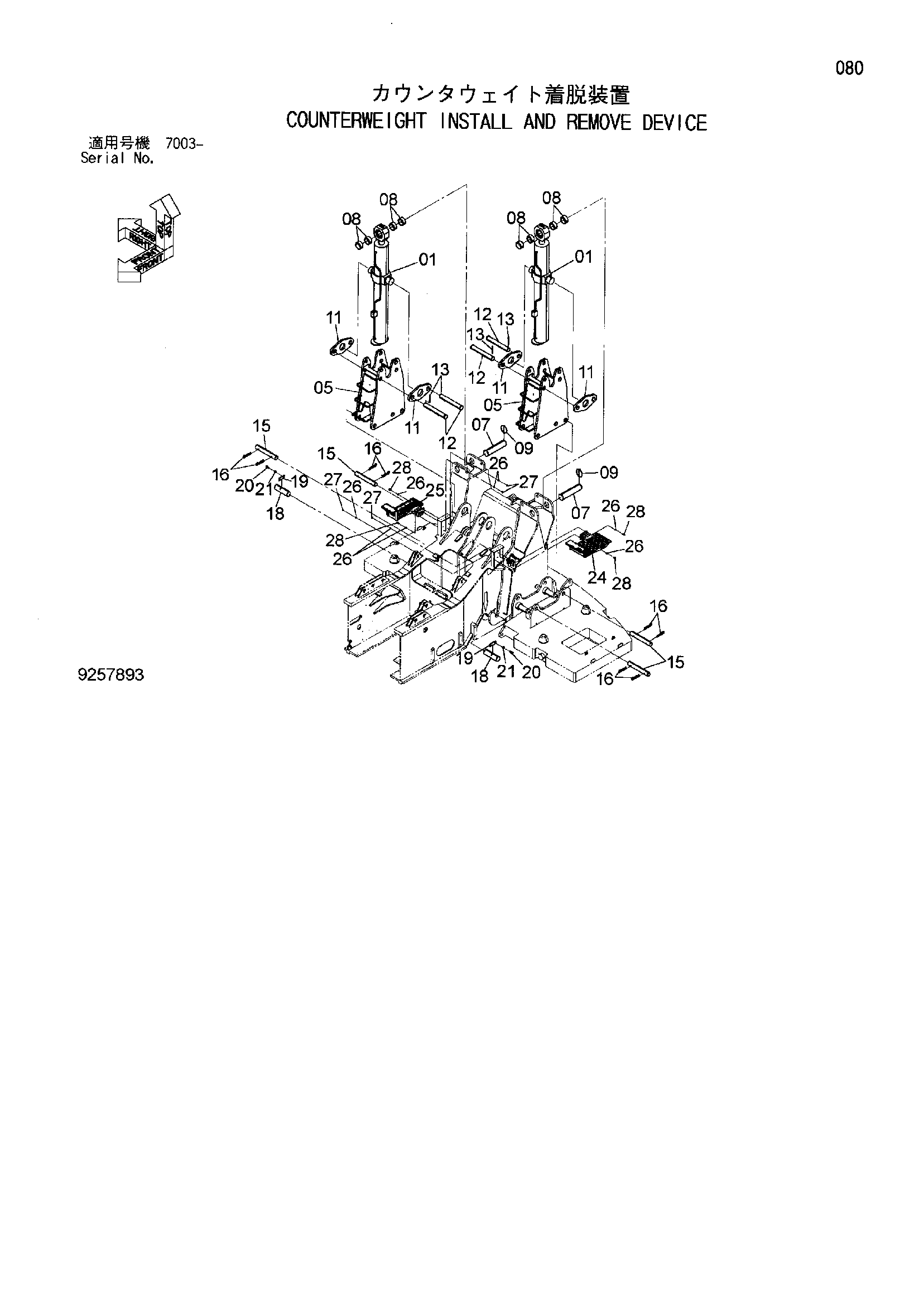

Заводская схема «Противовес инсталл и ремове устройство» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4640760 | Гидроцилиндр. масляный | 2 |
| 01A | 4649894 | Клапан | 2 |
| 05 | 7049709 | Кронштейн | 2 |
| 07 | 4646860 | Палец | 2 |
| 08 | 4646872 | Проставка | 8 |
| 09 | 4258137 | Палец кольцо | 2 |
| 11 | 4646847 | Кронштейн | 4 |
| 12 | 4646851 | Палец | 4 |
| 13 | A761002 | Шплинт | 4 |
| 15 | 4646867 | Палец | 4 |
| 16 | 3006890 | Стопорный палец | 8 |
| 18 | 4646868 | Палец | 2 |
| 19 | X4248 | Стопорная пластина | 2 |
| 20 | J922040 | Болт | 4 |
| 21 | A590120 | Плоская шайба | 4 |
| 24 | 7051444 | Ступень | 1 |
| 25 | 7050674 | Ступень | 1 |
| 26 | A590112 | Плоская шайба | 16 |
| 27 | J950012 | Гайка | 8 |
| 28 | J921235 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
