Подвес — HITACHI SCX2800-2

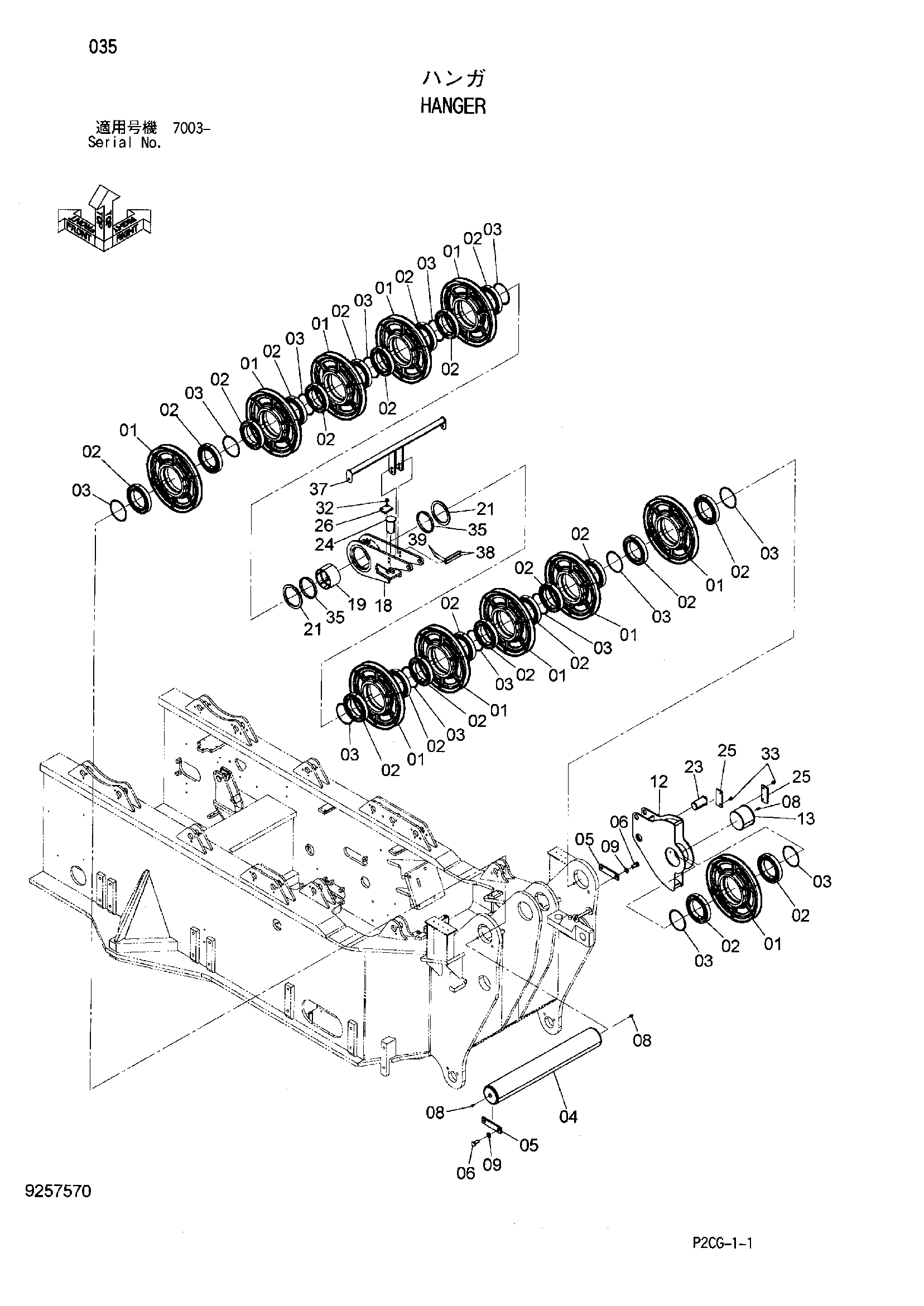

Заводская схема «Подвес» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2052682 | Канатный блок | 11 |
| 02 | 4644480 | Шариковый подшипник | 22 |
| 03 | 4646844 | Регулировочная шайба | 14 |
| 04 | 3106638 | Мост | 1 |
| 05 | X4250 | Стопорная пластина | 2 |
| 06 | J932040 | Болт | 4 |
| 08 | J75482 | Пресс-маслёнка | 3 |
| 09 | A590120 | Плоская шайба | 4 |
| 12 | 8102931 | Подвес | 1 |
| 13 | 4646585 | Палец | 1 |
| 18 | 7049675 | Тяга | 1 |
| 19 | 4646849 | Втулка | 1 |
| 21 | 4646777 | Проставка | 2 |
| 23 | 4659176 | Палец | 1 |
| 24 | 4646892 | Палец | 1 |
| 25 | 4646584 | Пластина | 2 |
| 26 | 4646633 | Пластина | 1 |
| 32 | J271025 | Болт с шайбой | 2 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J271020 | Болт с шайбой | 4 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4661546 | Проставка | 2 |
| 37 | 9766981 | Кронштейн | 1 |
| 38 | 4661723 | Палец | 2 |
| 39 | A765028 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
