Электрооборудование (L-2) — HITACHI SCX2800-2

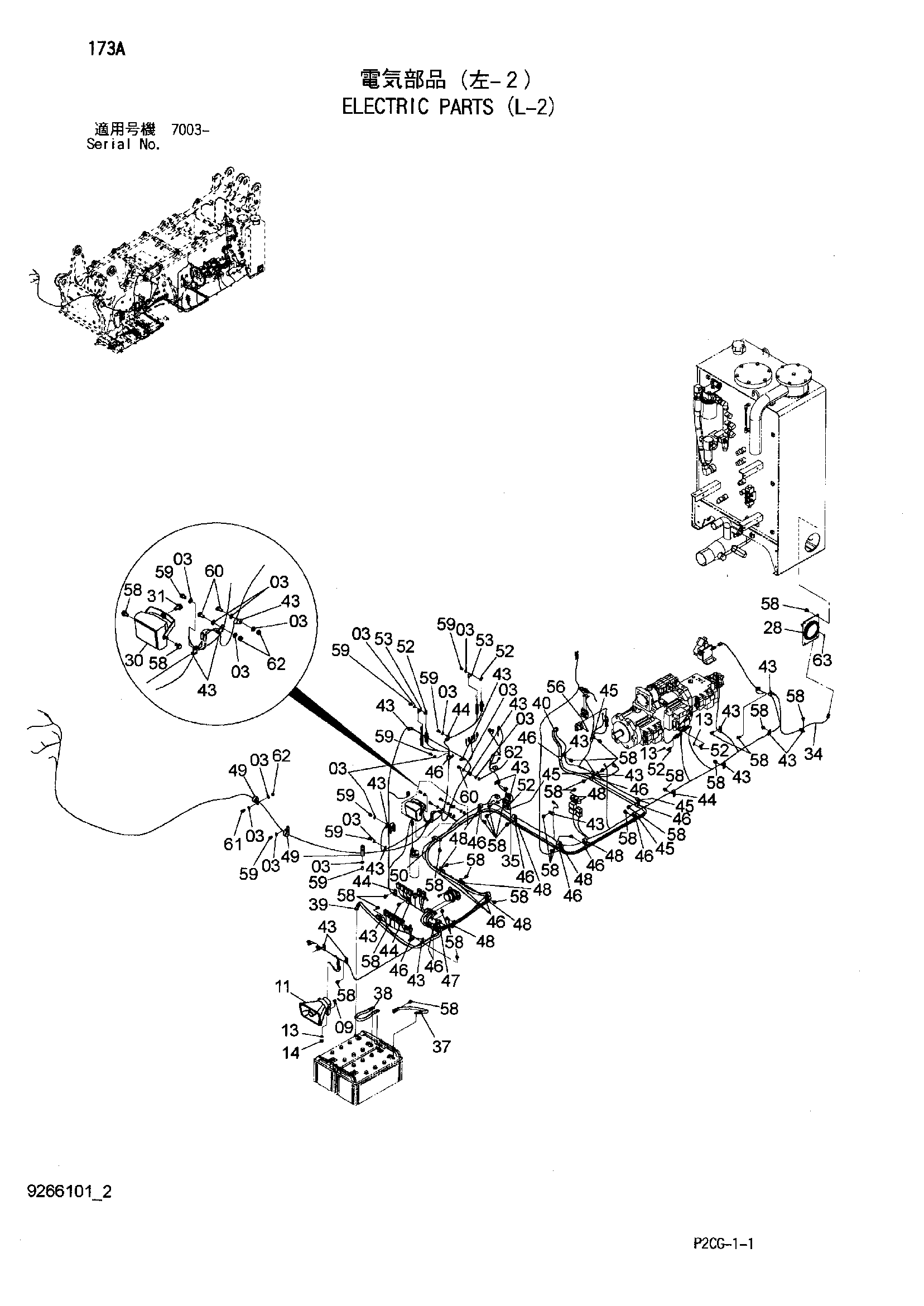

Заводская схема «Электрооборудование (L-2)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A590110 | Плоская шайба | 17 |
| 09 | J260820 | Болт с шайбой | 2 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | 4379457 | Динамик | 1 |
| 13 | A590108 | Плоская шайба | 4 |
| 14 | J950008 | Гайка | 2 |
| 28 | 7045652 | Фонарь боковой | 1 |
| 30 | 4274477 | Фара | 1 |
| 30A | 4285646 | Рассеиватель | 1 |
| 30B | 4285647 | Обод | 1 |
| 30C | 4285648 | Лампа | 1 |
| 30D | 4288342 | Прокладка | 1 |
| 30E | 4303584 | Стойка | 1 |
| 31 | J271225 | Болт с шайбой | 1 |
| 31A | J901225 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 34 | 0005517 | Жгут проводов | 1 |
| 35 | 2053144 | Жгут проводов | 1 |
| 37 | 4618787 | Жгут проводов | 1 |
| 38 | 4618786 | Жгут проводов | 1 |
| 39 | 4646693 | Жгут проводов | 1 |
| 40 | 4646694 | Жгут проводов | 1 |
| 43 | 4190261 | Зажим (диаметр. 10mm) | 22 |
| 44 | 4190275 | Зажим (диаметр. 14mm) | 4 |
| 45 | 4190253 | Зажим (диаметр. 16mm) | 5 |
| 46 | 4190262 | Зажим (диаметр. 19mm) | 15 |
| 47 | 4190277 | Зажим (диаметр. 22mm) | 1 |
| 48 | 4192035 | Зажим (диаметр. 28mm) | 10 |
| 49 | 4190291 | Зажим (диаметр. 40mm) | 3 |
| 50 | 4192034 | Зажим (диаметр. 25mmX2) | 1 |
| 52 | 4257159 | Кронштейн | 5 |
| 53 | 4336875 | Кронштейн | 2 |
| 56 | J260612 | Болт с шайбой | 2 |
| 56A | J900612 | Болт | 1 |
| 56B | A590106 | Плоская шайба | 1 |
| 58 | J271020 | Болт с шайбой | 38 |
| 58A | J901020 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 59 | J901016 | Болт | 9 |
| 60 | J901020 | Болт | 3 |
| 61 | J901025 | Болт | 1 |
| 62 | J950010 | Гайка | 4 |
| 63 | M500605 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
