Слевинг мекханисм — HITACHI SCX2800-2

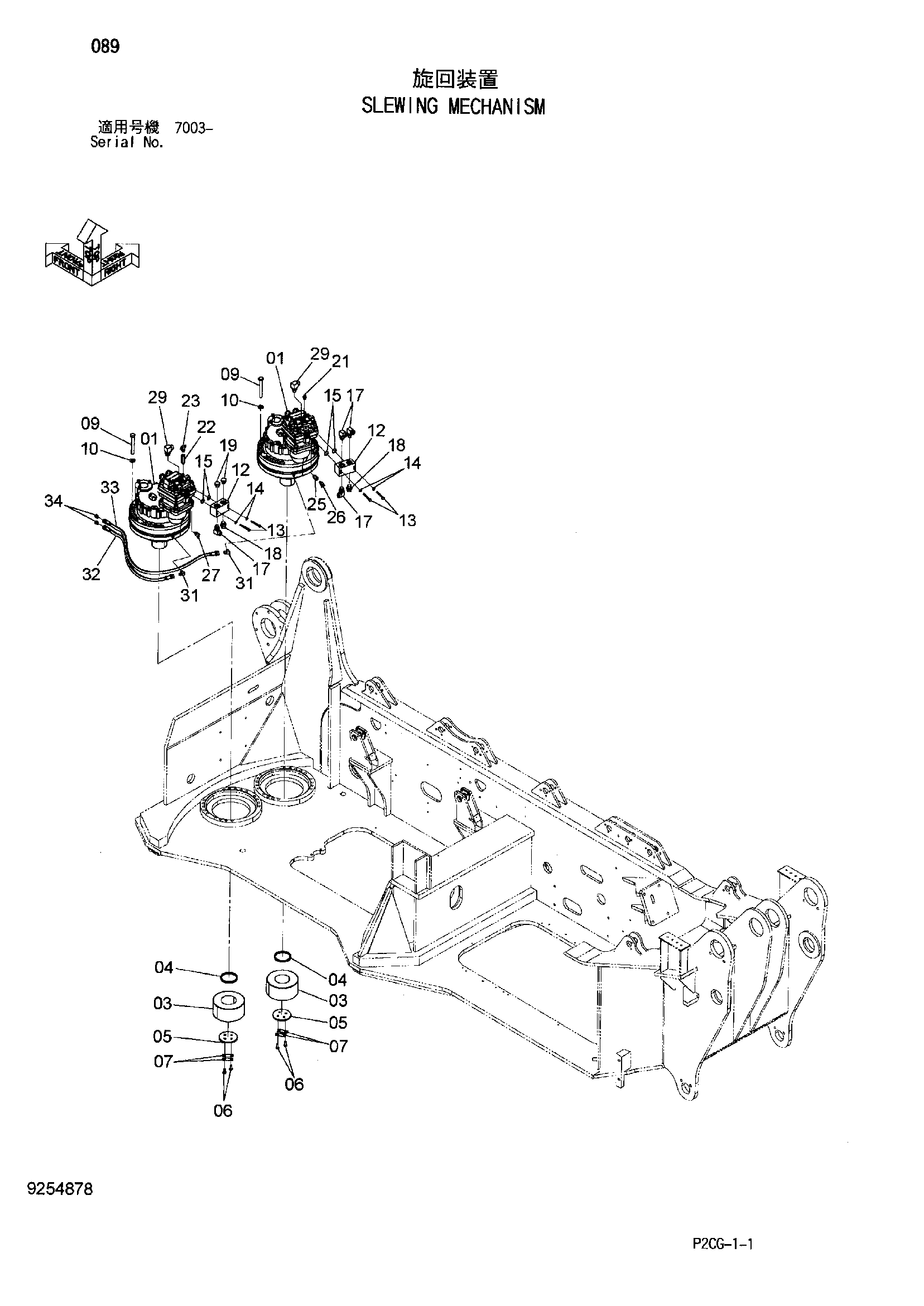

Заводская схема «Слевинг мекханисм» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4614128 | Свинг-девике | 2 |
| 03 | 2051203 | Шестерня ведущая шестерня | 2 |
| 04 | 4616994 | Проставка | 2 |
| 05 | 4616993 | Пластина концевой | 2 |
| 06 | J921230 | Болт | 8 |
| 07 | 4117005 | Стопорная шайба | 4 |
| 09 | J922011 | Болт | 36 |
| 10 | J222020 | Шайба | 36 |
| 12 | 3099845 | Коллектор | 2 |
| 13 | J901090 | Болт | 8 |
| 14 | A590110 | Плоская шайба | 8 |
| 15 | A811030 | Уплотнительное кольцо | 4 |
| 17 | A853366 | Угловой штуцер | 4 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A853166 | Адаптер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A885006 | Пробка | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A852133 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4347933 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852533 | Тройник | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4202565 | Адаптер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852423 | Тройник | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852323 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A853368 | Угловой штуцер | 2 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4200315 | Угловой штуцер | 2 |
| 32 | 4305012 | Шланг | 1 |
| 33 | 4270600 | Шланг | 1 |
| 34 | 4225492 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
