Двигатель (2) — HITACHI SCX2800-2

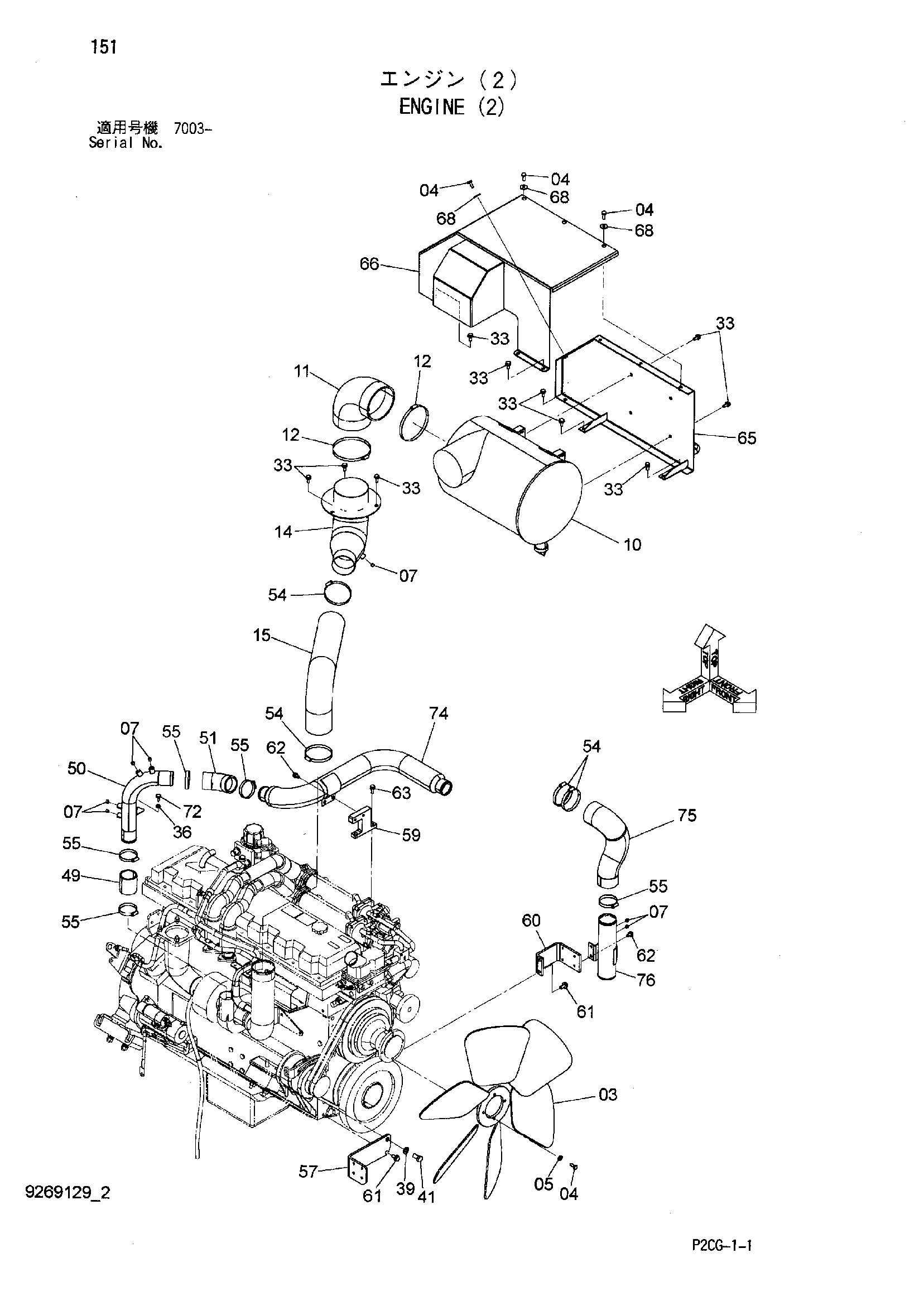

Заводская схема «Двигатель (2)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4640773 | Вентилятор | 1 |
| 04 | J921025 | Болт | 8 |
| 05 | J222010 | Шайба | 4 |
| 07 | 94-2011 | Пробка | 7 |
| 10 | 4663020 | Фильтр воздушный | 1 |
| 10A | 4297293 | Элемент | 1 |
| 11 | 4221469 | Резиновый шланг | 1 |
| 12 | 4221274 | Хомут шланга | 2 |
| 14 | 7051396 | Трубка воздушный | 1 |
| 15 | 4649290 | Воздушный шланг | 1 |
| 33 | J271025 | Болт с шайбой | 16 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 36 | A590110 | Плоская шайба | 1 |
| 39 | A590116 | Плоская шайба | 1 |
| 41 | J901630 | Болт | 1 |
| 49 | 4411793 | Воздушный шланг | 1 |
| 50 | 8105873 | Трубка воздушный | 1 |
| 51 | 4648995 | Воздушный шланг | 1 |
| 54 | 4507397 | Хомут шланга | 4 |
| 55 | 4504491 | Хомут шланга | 5 |
| 57 | 4650397 | Правый кронштейн | 1 |
| 59 | 4660807 | Кронштейн | 1 |
| 60 | 4649253 | Кронштейн | 1 |
| 61 | J271225 | Болт с шайбой | 3 |
| 61A | J901225 | Болт | 1 |
| 61B | J222012 | Шайба | 1 |
| 62 | J271020 | Болт с шайбой | 4 |
| 62A | J901020 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 63 | J271030 | Болт с шайбой | 2 |
| 63A | J901030 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 65 | 7051566 | Крышка боковой | 1 |
| 66 | 7051567 | Крышка | 1 |
| 68 | J217083 | Шайба | 4 |
| 72 | J241020 | Болт | 1 |
| 74 | 7049287 | Трубка воздушный | 1 |
| 75 | 3107016 | Воздушный шланг | 1 |
| 76 | 8102995 | Трубка воздушный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
