Двигатель воздушный линия — HITACHI SCX2800-2

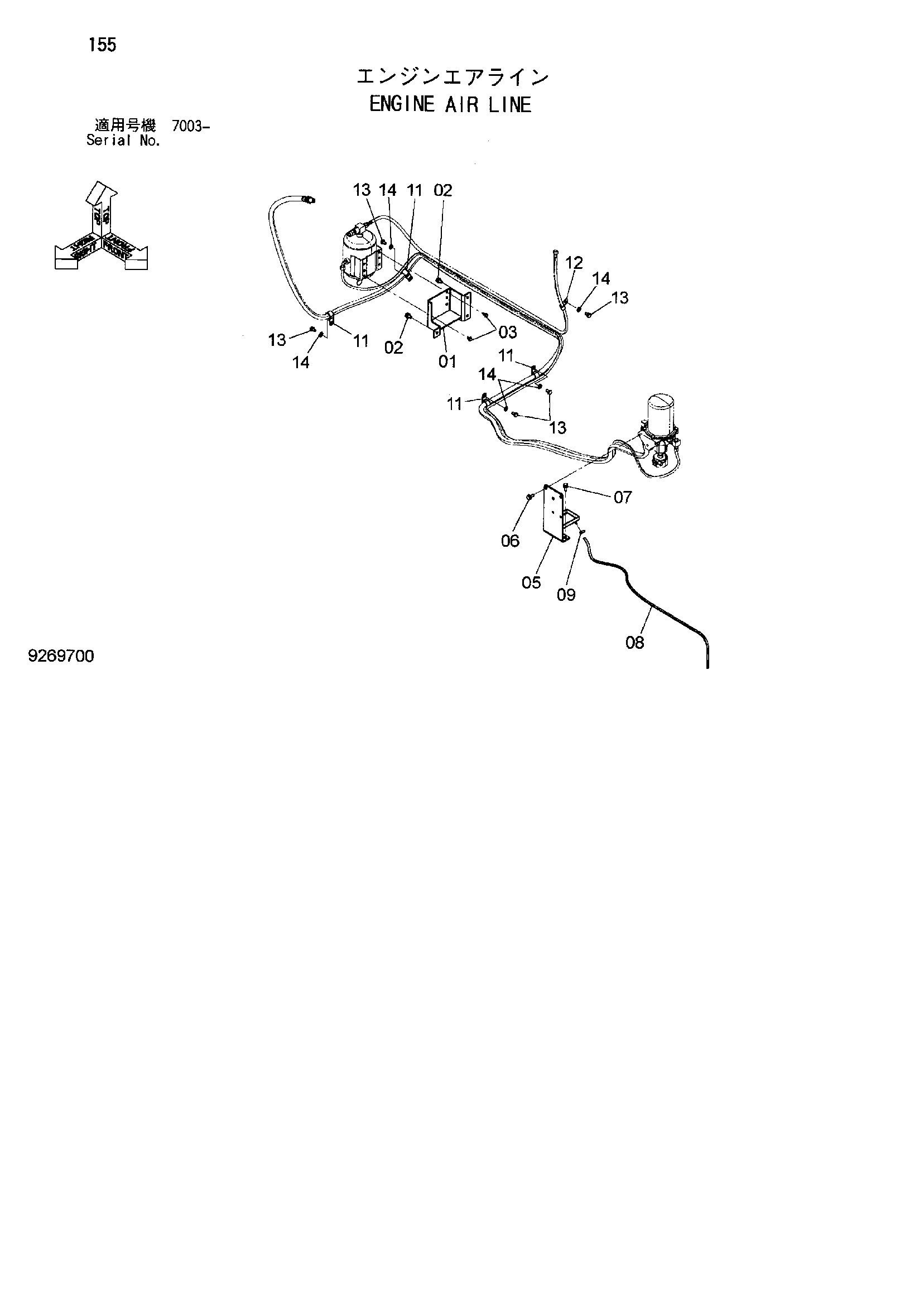

Заводская схема «Двигатель воздушный линия» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8104066 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 3 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J260816 | Болт с шайбой | 6 |
| 03A | J900816 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | 8106976 | Кронштейн | 1 |
| 06 | J841025 | Болт с шайбой | 3 |
| 06A | J241025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J271025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4380824 | Виниловый шланг | 1 |
| 09 | 4508575 | Хомут шланга | 1 |
| 11 | 4190263 | Зажим (диаметр. 25mm) | 4 |
| 12 | 4190253 | Зажим (диаметр. 16mm) | 1 |
| 13 | J901016 | Болт | 5 |
| 14 | A590110 | Плоская шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
