Джакк-уп блок — HITACHI SCX2800-2

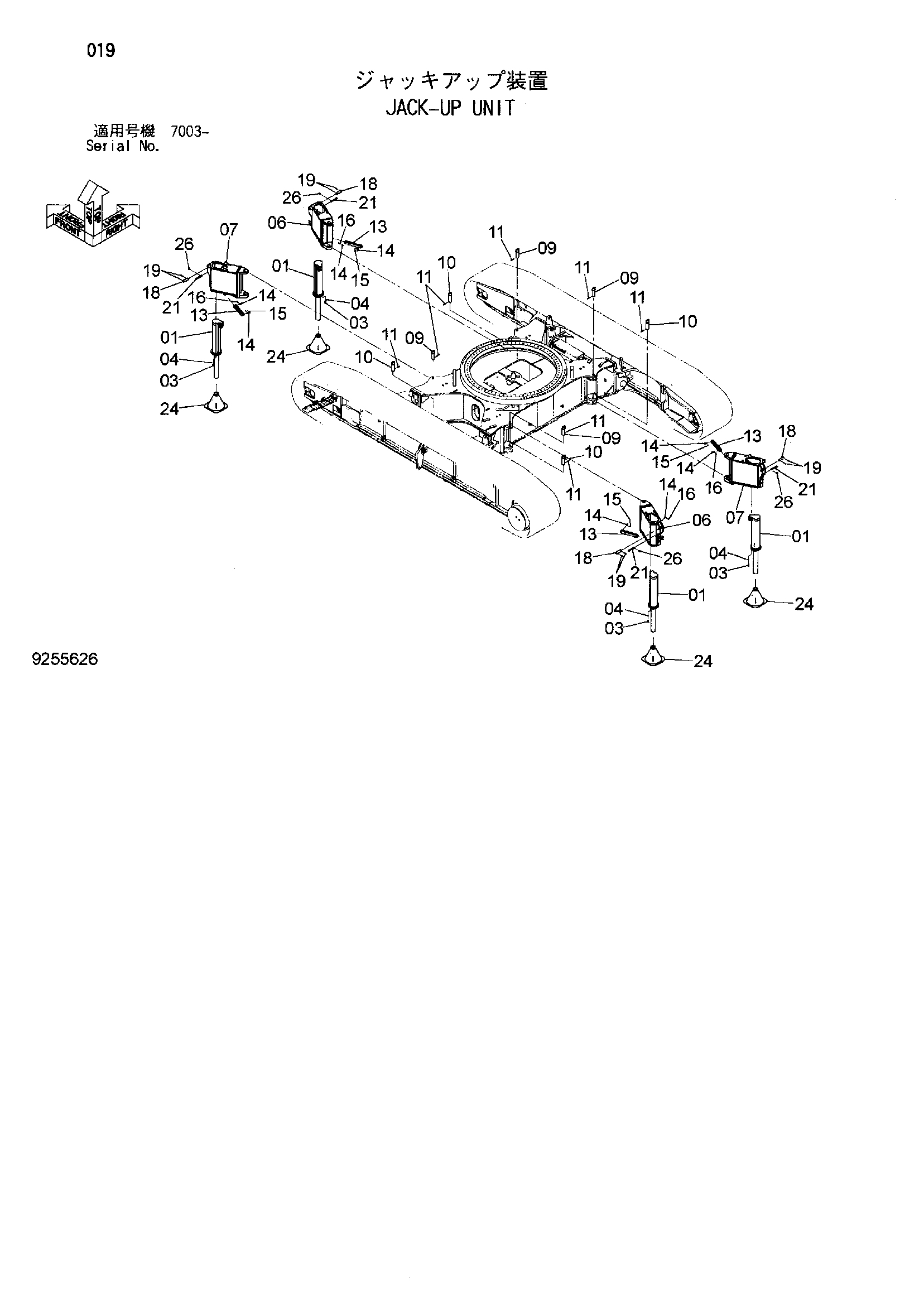

Заводская схема «Джакк-уп блок» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4640647 | Гидроцилиндр. джакк | 4 |
| 03 | J781660 | Болт с внутренним шестигранником | 16 |
| 04 | A590916 | Пружинная шайба | 16 |
| 06 | 7049533 | Беам джакк | 2 |
| 07 | 7049545 | Беам джакк | 2 |
| 09 | 9765288 | Палец | 4 |
| 10 | 9765289 | Палец | 4 |
| 11 | A761001 | Шплинт | 8 |
| 13 | 9765175 | Тяга | 4 |
| 14 | 4642357 | Палец | 8 |
| 15 | 4644071 | Шплинт | 4 |
| 16 | K422098 | Стопорный палец | 4 |
| 18 | 4644565 | Палец | 4 |
| 19 | A761080 | Шплинт | 8 |
| 21 | 4644600 | Палец | 4 |
| 24 | 7049483 | Поплавок | 4 |
| 26 | 947404 | Палец кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
