Масляный радиатор трубопроводы — HITACHI SCX2800-2

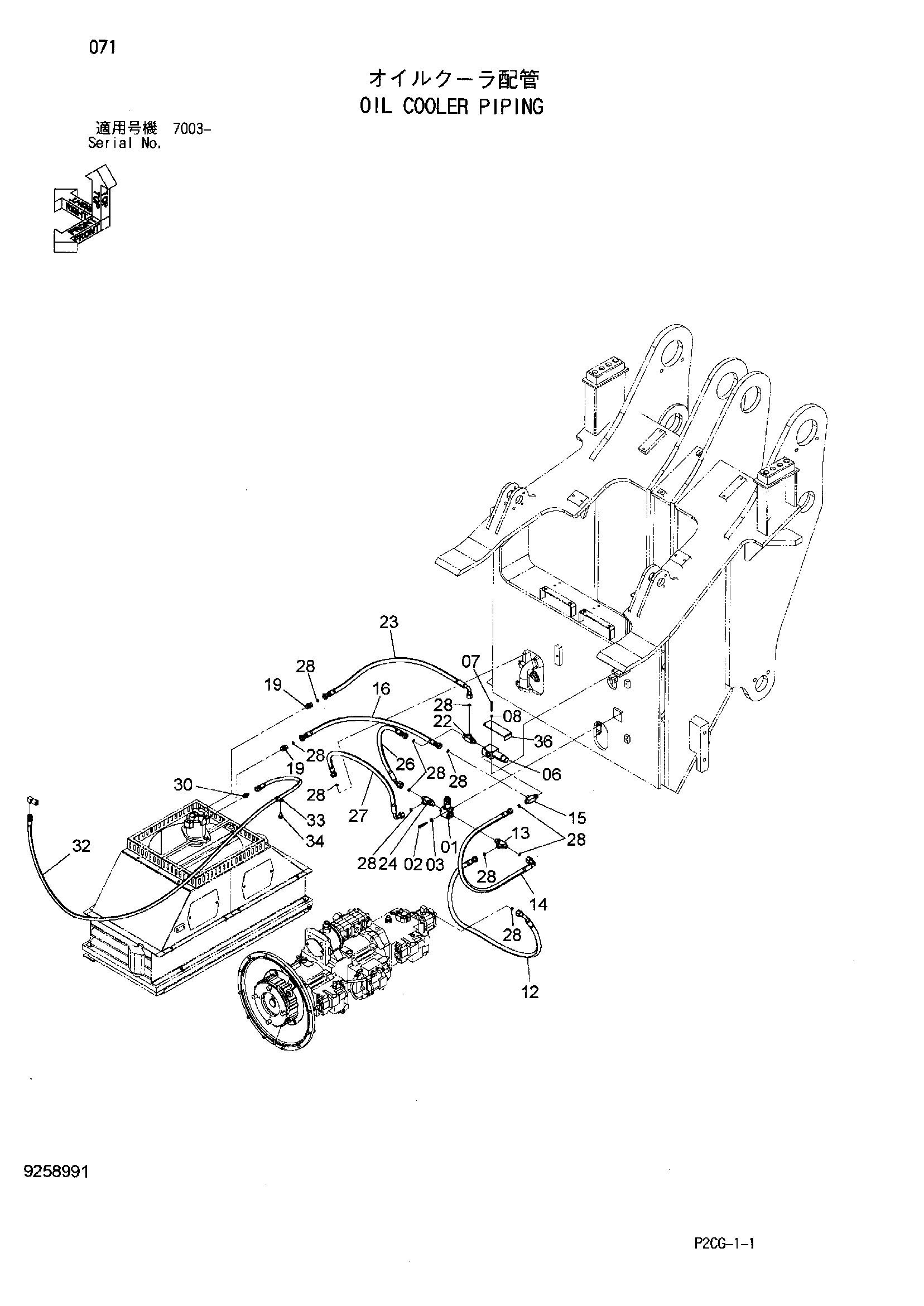

Заводская схема «Масляный радиатор трубопроводы» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4647214 | Предохранительный клапан | 1 |
| 02 | J900850 | Болт | 2 |
| 03 | A590108 | Плоская шайба | 2 |
| 06 | 4647215 | Электромагнитный клапан | 1 |
| 07 | J900650 | Болт | 2 |
| 08 | A590106 | Плоская шайба | 2 |
| 12 | 4209703 | Шланг | 1 |
| 13 | A853444 | Тройник | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4614803 | Шланг | 1 |
| 15 | 4413890 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4312287 | Шланг | 1 |
| 19 | 4328871 | Адаптер | 2 |
| 19A | U10778U | Уплотнительное кольцо | 1 |
| 22 | 4413890 | Тройник | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4609770 | Шланг | 1 |
| 24 | A853444 | Тройник | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4414280 | Шланг | 1 |
| 27 | 4651910 | Шланг | 1 |
| 28 | 4138938 | Уплотнительное кольцо | 12 |
| 30 | 4278867 | Адаптер | 1 |
| 30A | R26448R | Уплотнительное кольцо | 1 |
| 32 | 4207787 | Шланг | 1 |
| 33 | 4190253 | Зажим (диаметр. 16mm) | 1 |
| 34 | J271020 | Болт с шайбой | 1 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4661113 | Крышка клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
