Стрела хоистинг трубопроводы — HITACHI SCX2800-2

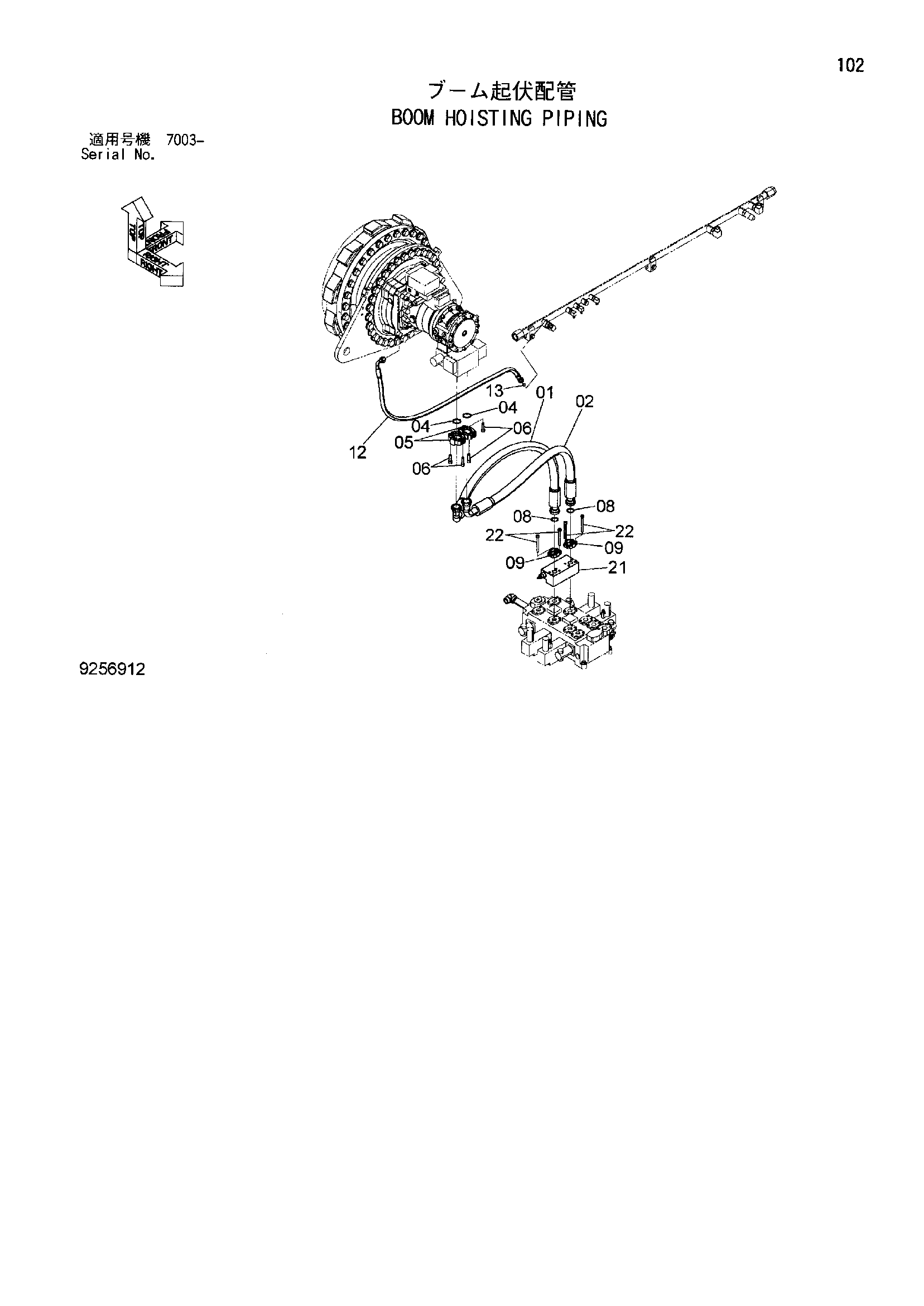

Заводская схема «Стрела хоистинг трубопроводы» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4645042 | Шланг | 1 |
| 02 | 4644692 | Шланг | 1 |
| 04 | 4508805 | Уплотнительное кольцо | 2 |
| 05 | 4075853 | Разъёмный фланец | 4 |
| 06 | M341240 | Болт с внутренним шестигранником | 8 |
| 08 | 966993 | Уплотнительное кольцо | 2 |
| 09 | 962453 | Разъёмный фланец | 4 |
| 12 | 4607698 | Шланг | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 2 |
| 21 | 4662352 | Предохранительный клапан | 1 |
| 22 | M341000 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
