Электрооборудование (нижний) — HITACHI SCX2800-2

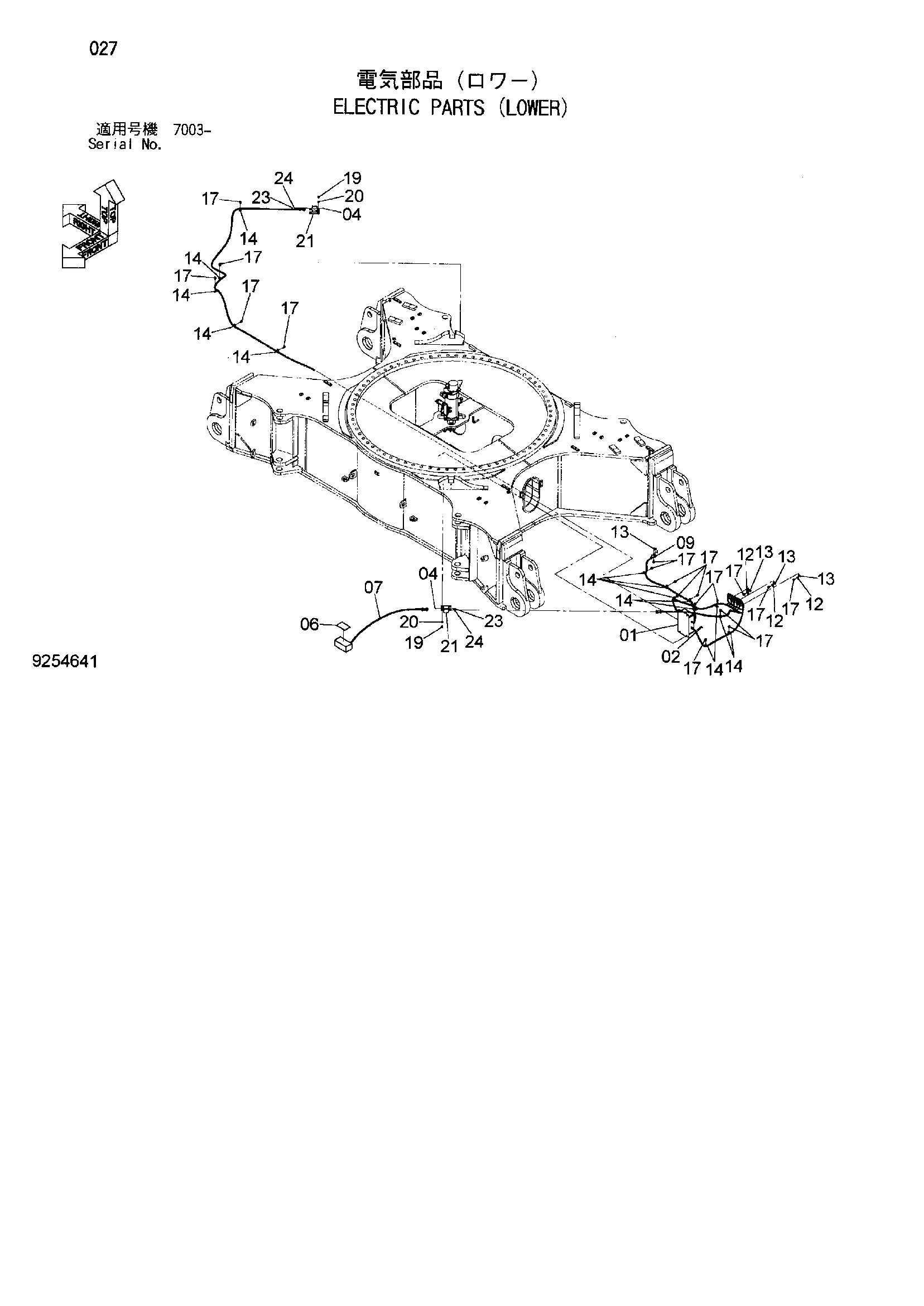

Заводская схема «Электрооборудование (нижний)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4644434 | Короб клемма | 1 |
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | M430310 | Винт | 6 |
| 06 | 2053690 | Информационная табличка | 1 |
| 07 | 4629412 | Короб управление | 1 |
| 09 | 4615219 | Разъём | 1 |
| 12 | 4257159 | Кронштейн | 3 |
| 13 | 4336875 | Кронштейн | 4 |
| 14 | 4190272 | Зажим (диаметр. 12mm) | 14 |
| 17 | J271020 | Болт с шайбой | 18 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | J921020 | Болт | 8 |
| 20 | A590910 | Пружинная шайба | 8 |
| 21 | 8102762 | Кронштейн | 2 |
| 23 | M500303 | Гайка | 6 |
| 24 | A590103 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
