Боковой рама — HITACHI SCX2800-2

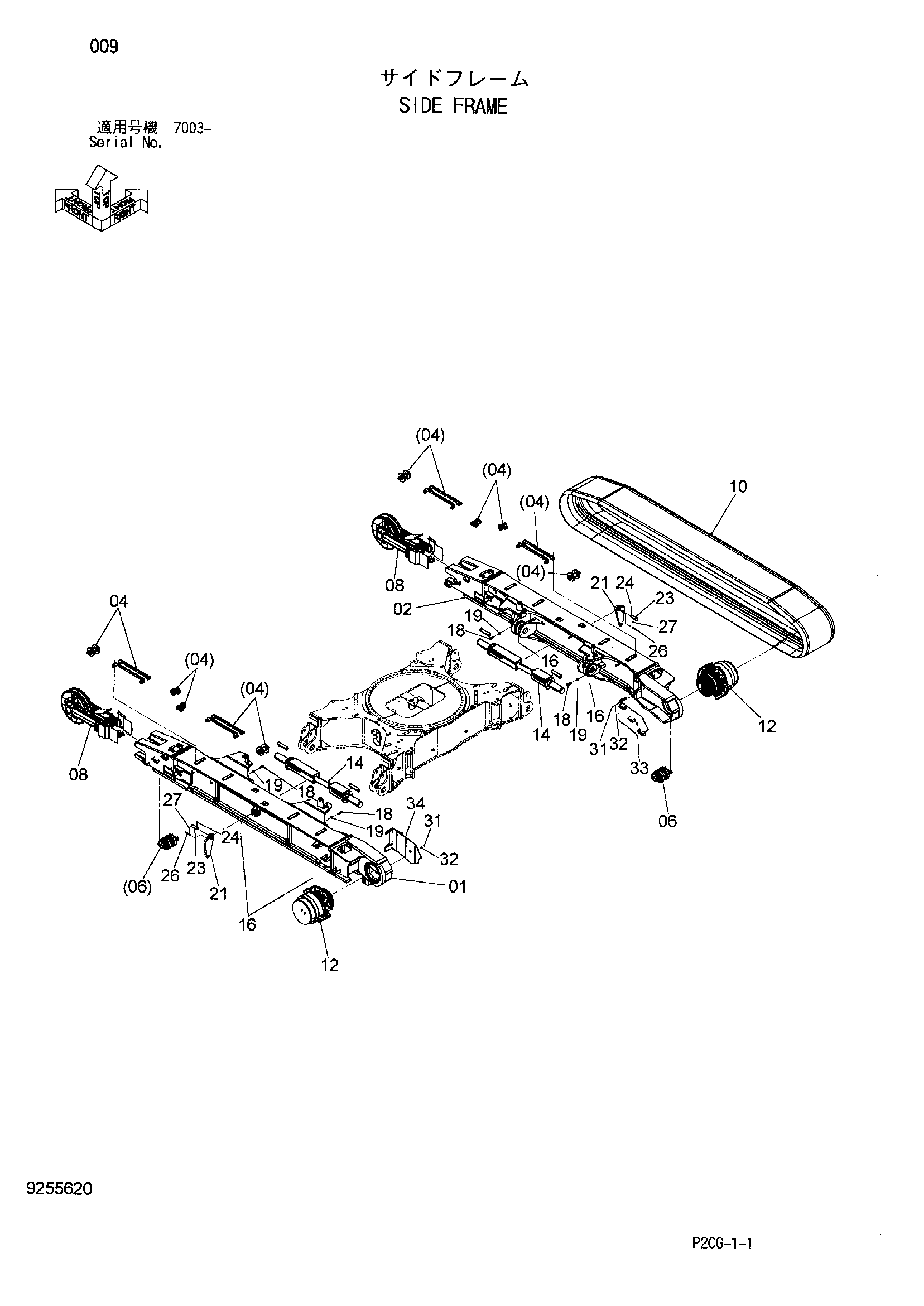

Заводская схема «Боковой рама» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5010327 | Рама боковой(левый) | 1 |
| 02 | 5010363 | Рама боковой(правый) | 1 |
| 04 | 9255621 | Поддерживающий каток | 1 |
| 06 | 9255622 | Опорный каток | 1 |
| 08 | 9253056 | Таке-уп тумблер | 2 |
| 10 | 9255623 | Гусеница башмак | 1 |
| 12 | 9255624 | Бортовой редуктор | 2 |
| 14 | 9255625 | Боковой рама инсталл и | 2 |
| 16 | J75481 | Пресс-маслёнка | 4 |
| 18 | 4645475 | Болт | 4 |
| 19 | J951036 | Гайка | 4 |
| 21 | 9765615 | Тяга | 2 |
| 23 | 4648250 | Палец | 2 |
| 24 | A761090 | Шплинт | 2 |
| 26 | 4640805 | Палец | 2 |
| 27 | 4077248 | Стопорный палец | 2 |
| 31 | J901225 | Болт | 10 |
| 32 | 449490 | Плоская шайба | 10 |
| 33 | 7051564 | Крышка гидромотор | 1 |
| 34 | 7051565 | Крышка гидромотор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
