Лебёдка трубопроводы (1) — HITACHI SCX1500-2

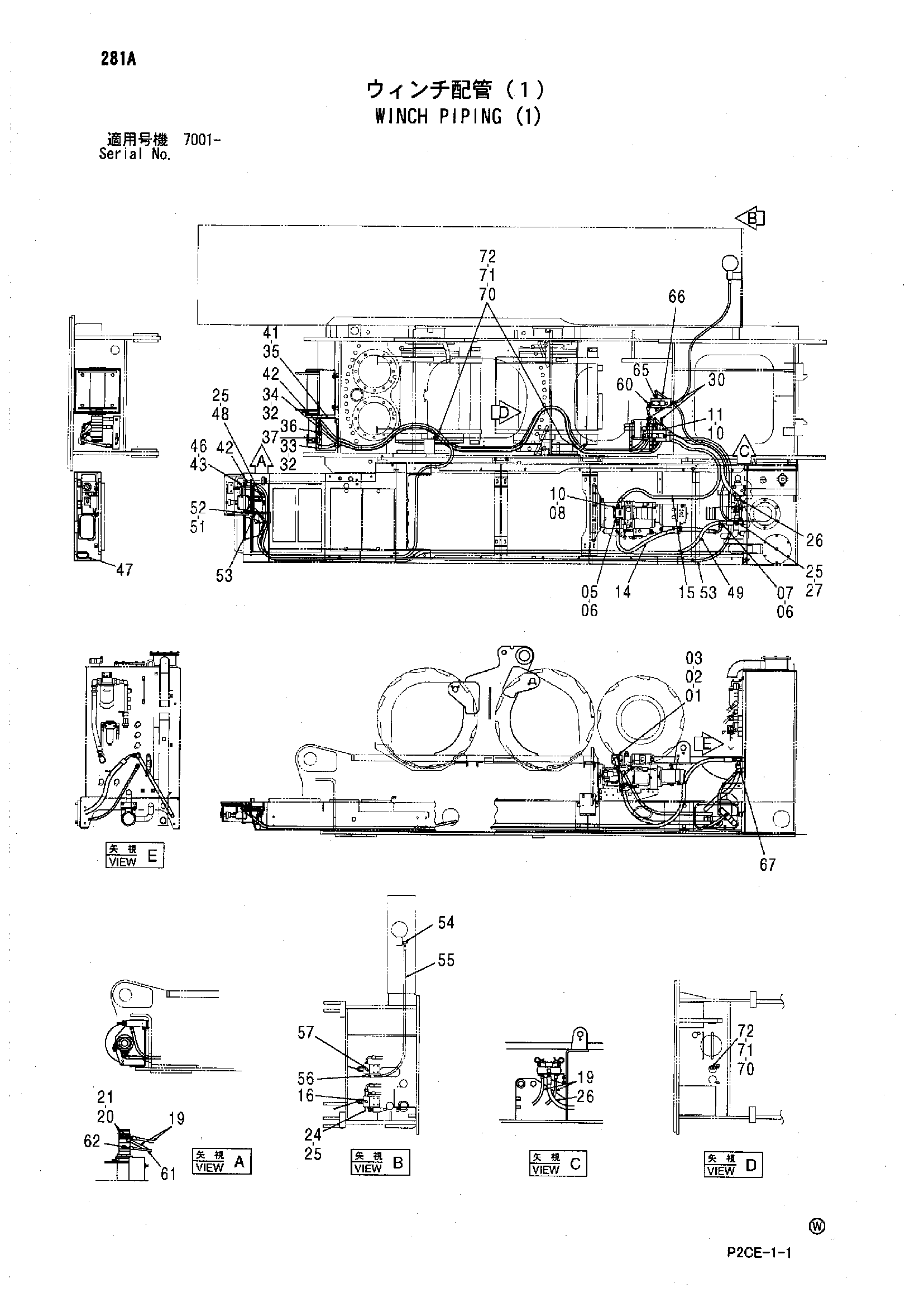

Заводская схема «Лебёдка трубопроводы (1)» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4607084 | Шестерённый насос | 1 |
| 02 | M341040 | Болт с внутренним шестигранником | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 05 | A853166 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 2 |
| 07 | A853186 | Адаптер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | A853144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4138938 | Уплотнительное кольцо | 7 |
| 11 | A853444 | Тройник | 3 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4332377 | Шланг | 1 |
| 15 | 4624802 | Шланг | 1 |
| 16 | 4093624 | Пробка | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4624798 | Шланг | 2 |
| 20 | A853144 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4138938 | Уплотнительное кольцо | 2 |
| 24 | A853346 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4187308 | Уплотнительное кольцо | 3 |
| 26 | 4624801 | Шланг | 1 |
| 27 | A853466 | Тройник | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4624800 | Шланг | 2 |
| 32 | 4138938 | Уплотнительное кольцо | 3 |
| 33 | 4274178 | Угловой штуцер | 1 |
| 34 | A853444 | Тройник | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4631228 | Кронштейн | 1 |
| 36 | 4370227 | Адаптер | 1 |
| 37 | 4023814 | Клапан | 1 |
| 41 | J271025 | Болт с шайбой | 2 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Плоская шайба | 1 |
| 42 | 4624800 | Шланг | 1 |
| 43 | A853344 | Угловой штуцер | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | 4138938 | Уплотнительное кольцо | 1 |
| 47 | 4203588 | Резиновая втулка | 1 |
| 48 | A853366 | Угловой штуцер | 1 |
| 48A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | 4612042 | Шланг | 1 |
| 51 | A853344 | Угловой штуцер | 1 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | 4138938 | Уплотнительное кольцо | 1 |
| 53 | 4624379 | Шланг | 1 |
| 54 | A852433 | Тройник | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4478033 | Шланг | 1 |
| 56 | A852323 | Угловой штуцер | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4093624 | Пробка | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 60 | A852323 | Угловой штуцер | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4603552 | Шланг | 1 |
| 62 | A852123 | Адаптер | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 65 | A852123 | Адаптер | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4235271 | Шланг | 1 |
| 67 | A852243 | Угловой штуцер | 1 |
| 67A | 4506418 | Уплотнительное кольцо | 1 |
| 70 | 4192034 | Зажим | 3 |
| 71 | J271016 | Болт с шайбой | 3 |
| 71A | J901016 | Болт | 1 |
| 71B | J222010 | Плоская шайба | 1 |
| 72 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
