Таке-уп тумблер — HITACHI SCX1500-2

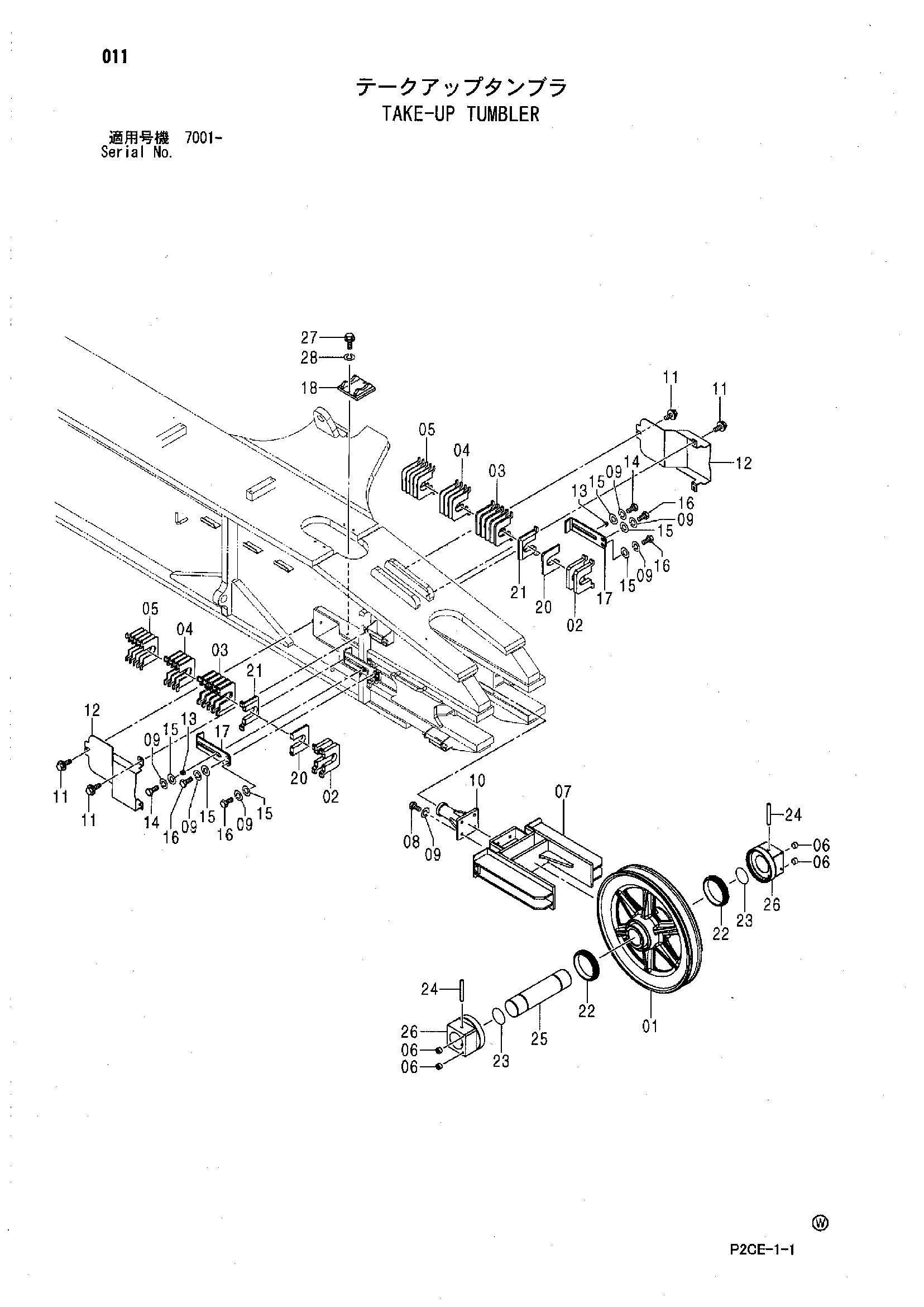

Заводская схема «Таке-уп тумблер» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9236416 | Таке-уп тумблер | 1 | |
| 01 | 8094949 | Тумблер таке-уп | 1 |
| 02 | 3100185 | Проставка | 4 |
| 03 | 3100186 | Проставка | 10 |
| 04 | 3100187 | Проставка | 8 |
| 05 | 3100188 | Проставка | 10 |
| 06 | 94-2012 | Пробка | 4 |
| 07 | 7045633 | Вилка | 1 |
| 08 | J921650 | Болт | 4 |
| 09 | A590916 | Пружинная шайба | 10 |
| 10 | 8092196 | Кронштейн | 1 |
| 11 | J271225 | Болт с шайбой | 6 |
| 11A | J901225 | Болт | 1 |
| 11B | J222012 | Плоская шайба | 1 |
| 12 | 3101250 | Крышка | 2 |
| 13 | 3100191 | Пластина | 2 |
| 14 | J921640 | Болт | 2 |
| 15 | A590116 | Плоская шайба | 6 |
| 16 | J921630 | Болт | 4 |
| 17 | 3100190 | Пластина | 2 |
| 18 | 8093447 | Кронштейн | 1 |
| 20 | 3100189 | Проставка | 2 |
| 21 | 3100127 | Регулировочная шайба пластина | 2 |
| 22 | 4606996 | Комплект уплотнений | 2 |
| 23 | 992446 | Уплотнительное кольцо | 2 |
| 24 | 3099713 | Установочный штифт | 2 |
| 25 | 3099715 | Вал холостой ход | 1 |
| 26 | 3099714 | HUB | 2 |
| 27 | J901030 | Болт | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
