Гусёк стрелы маст — HITACHI SCX1500-2

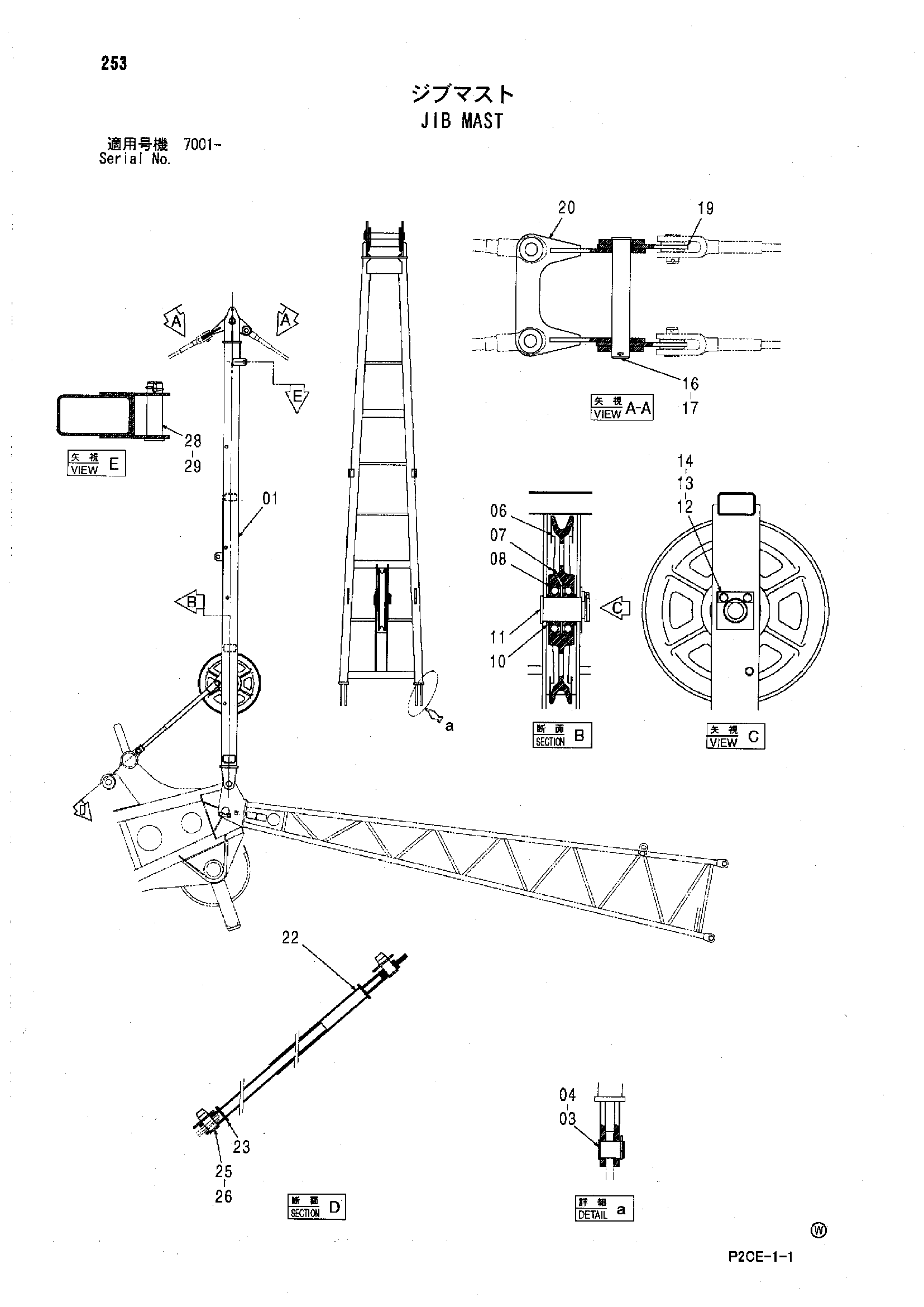

Заводская схема «Гусёк стрелы маст» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7045320 | Маст гусёк стрелы | 1 |
| 03 | 4032075 | Палец | 2 |
| 04 | A761000 | Шплинт | 2 |
| 06 | 3081859 | Канатный блок | 1 |
| 07 | J75481 | Пресс-маслёнка | 1 |
| 08 | 4129305 | Шариковый подшипник | 2 |
| 10 | 4026536 | Проставка | 2 |
| 11 | 4408151 | Палец | 1 |
| 12 | X4247 | Стопорная пластина | 1 |
| 13 | J901630 | Болт | 2 |
| 14 | A590916 | Пружинная шайба | 2 |
| 16 | 4401636 | Палец | 1 |
| 17 | A761000 | Шплинт | 1 |
| 19 | 9751236 | Тяга | 2 |
| 20 | 8094057 | Подвес | 1 |
| 22 | 8094431 | Опора наружный | 2 |
| 23 | 8097231 | Опора внутренний | 2 |
| 25 | 4613044 | Палец | 4 |
| 26 | 4106660 | Стопорный палец | 4 |
| 28 | 4407748 | Палец | 2 |
| 29 | 4001834 | Палец кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
