Направляющая каток — HITACHI SCX1500-2

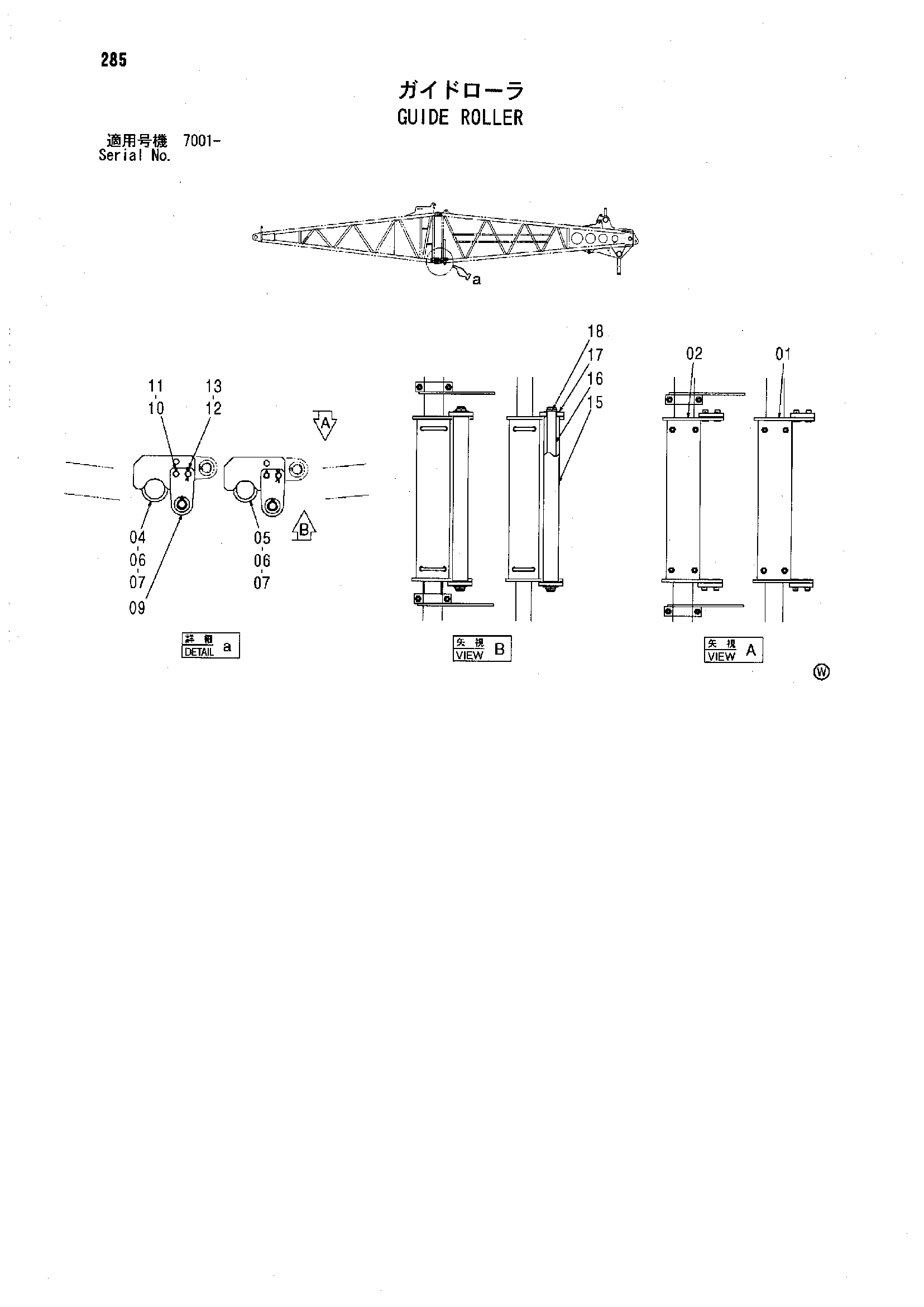

Заводская схема «Направляющая каток» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8097806 | Кронштейн | 1 |
| 02 | 8098487 | Кронштейн | 1 |
| 04 | 4190523 | U-образный болт | 2 |
| 05 | 4234259 | U-образный болт | 2 |
| 06 | M660010 | U-образная гайка | 8 |
| 07 | A590110 | Плоская шайба | 8 |
| 09 | 4420295 | Тяга | 4 |
| 10 | 4410893 | Палец | 4 |
| 11 | A764025 | Шплинт | 4 |
| 12 | 4411116 | Палец | 4 |
| 13 | 4022701 | Стопорный палец | 4 |
| 15 | 4430246 | Ролик | 2 |
| 16 | 4430245 | Мост | 2 |
| 17 | 4420302 | Регулировочная шайба | 12 |
| 18 | A766050 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
