Кран гусёк стрелы (нижний) — HITACHI SCX1500-2

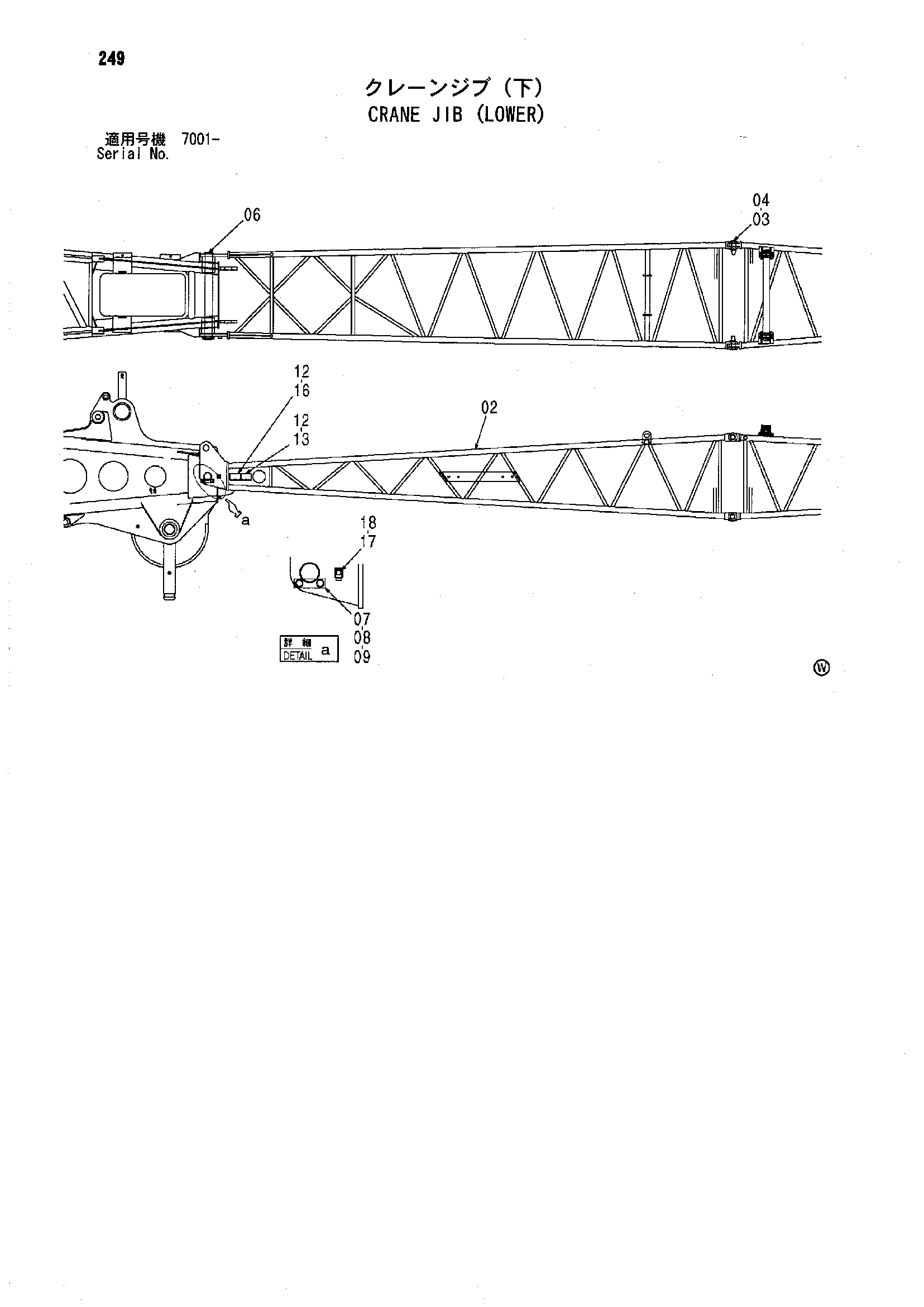

Заводская схема «Кран гусёк стрелы (нижний)» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 6022619 | Гусёк стрелы базовый | 1 |
| 03 | 4046467 | Палец | 4 |
| 04 | 414322 | Стопорный палец | 4 |
| 06 | 4612663 | Мост | 1 |
| 07 | X4247 | Стопорная пластина | 1 |
| 08 | J901635 | Болт | 2 |
| 09 | A590916 | Пружинная шайба | 2 |
| 12 | M492564 | Приводной винт | 8 |
| 13 | 4607545 | Информационная табличка | 1 |
| 16 | 4607458 | Информационная табличка | 1 |
| 17 | 4190271 | Зажим | 1 |
| 18 | J271020 | Болт с шайбой | 1 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
