Гидромотор — HITACHI SCX1500-2

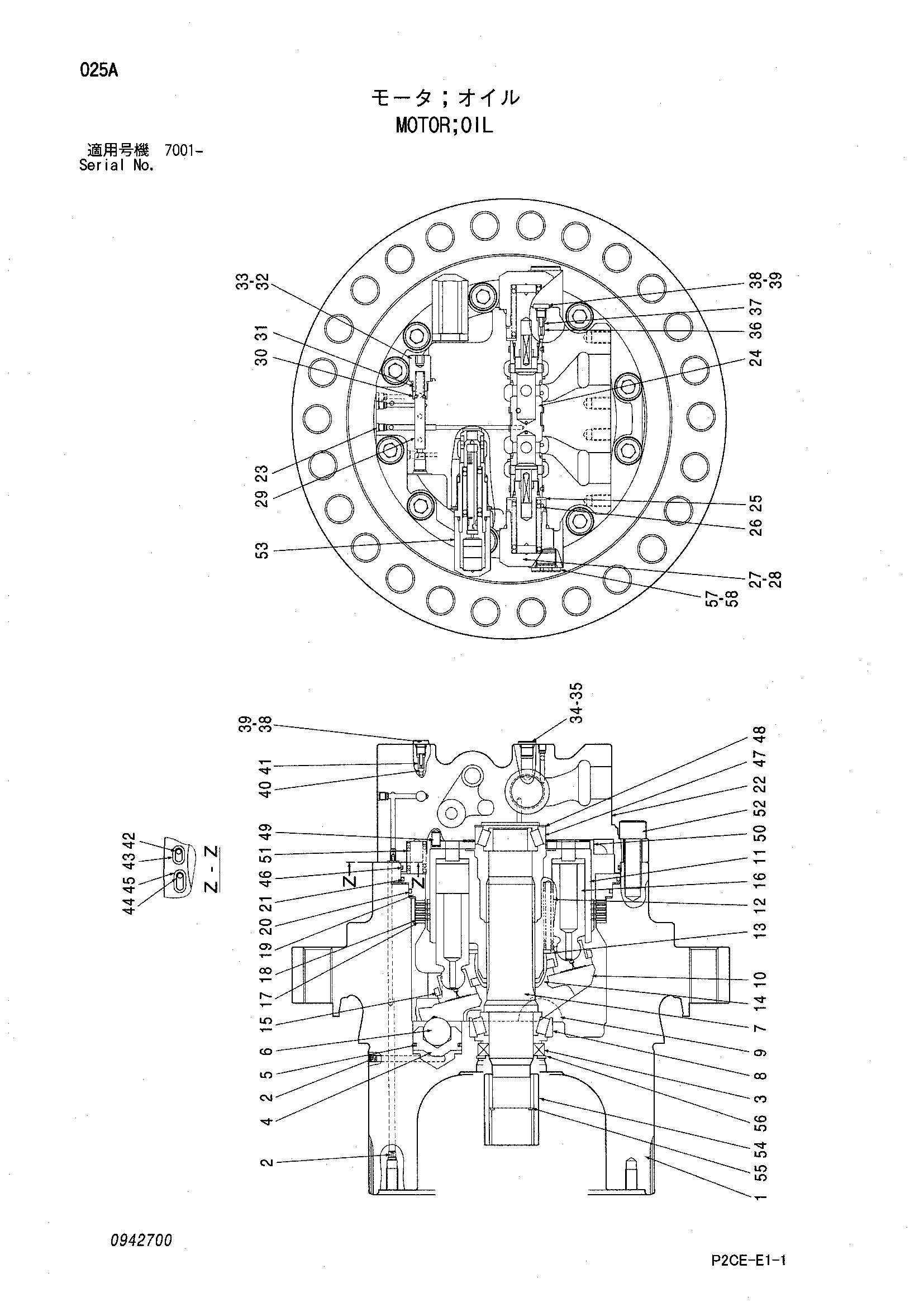

Заводская схема «Гидромотор» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4615079	Гидромотор	1
1	0942701	Корпус	1
2	0874626	Пробка	2
3	0874618	Масляное уплотнение	1
4	0942702	Поршень	1
5	0780733	Уплотнение	1
6	0942703	Шарик	1
7	0874606	Вал	1
8	0874621	Подшипник	1
9	0874616	Пивот	2
10	0942704	Пластина	1
11	0874603	Блок гидроцилиндра	1
12	0874620	Пружина	9
13	0942705	Держатель пружина	1
14	0874609	Шарнир	1
15	0874604	Фиксатор	1
16	0874611	Поршень	9
17	0780717	Пластина	5
18	0780716	Пластина фрикционный	4
19	0780719	Поршень	1
20	0942706	Поршневое кольцо	1
21	0942707	Поршневое кольцо	1
22	0942708	Задний крышка	1
23	0942709	Пробка	12
24	0942710	Золотник	1
25	0942711	Держатель пружина	2
26	0942712	Пружина	2
27	0942713	Крышка	2
28	A811040	Уплотнительное кольцо	2
29	0942714	Золотник	1
30	0780905	Седло пружины	1
31	0780906	Пружина	1
32	0942715	Пробка	1
33	4509180	Уплотнительное кольцо	1
34	0600724	Пробка	2
35	957366	Уплотнительное кольцо	2
36	0942716	Клапан тхроттле	2
37	0942717	Пружина	2
38	0942718	Пулг	5
39	4506408	Уплотнительное кольцо	5
40	0942719	Обратный клапан	3
41	0942720	Пружина	3
42	0874617	Тхроттле	1
43	0942721	Уплотнительное кольцо	1
44	0780739	Тхроттле	1
45	4506415	Уплотнительное кольцо	1
46	0780724	Уплотнительное кольцо	1
47	0874622	Подшипник	1
48	0874623	Регулировочная шайба	2
49	0874624	Палец	1
50	0942722	Пластина клапан	1
51	0783101	Пружина	14
52	0780735	Болт с внутренним шестигранником	10
53	4446201	Клапан: предохранительный	2
54	0874607	Муфта	1
55	0874612	Стопорное кольцо	1
56	0874613	Стопорное кольцо	1
57	0942718	Пулг	2
58	4506418	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
