Шланг глушитель — HITACHI SCX1500-2

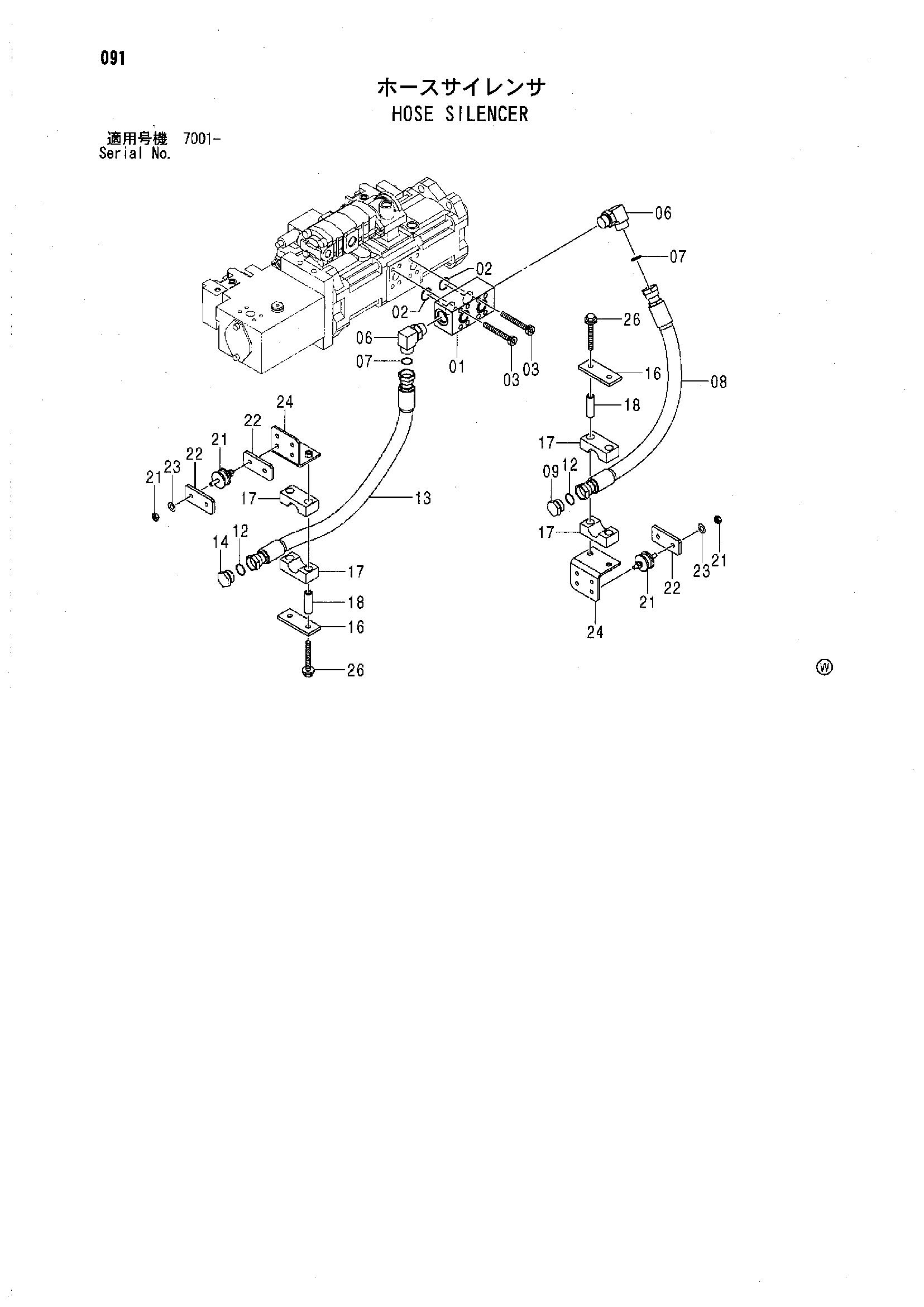

Заводская схема «Шланг глушитель» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3102171 | Блок | 1 |
| 02 | 966993 | Уплотнительное кольцо | 2 |
| 03 | M341211 | Болт с внутренним шестигранником | 8 |
| 06 | A853388 | Угловой штуцер | 2 |
| 07 | 4187328 | Уплотнительное кольцо | 2 |
| 08 | 4286811 | Шланг | 1 |
| 09 | 4210056 | Пробка | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 2 |
| 13 | 4286811 | Шланг | 1 |
| 14 | 4210056 | Пробка | 1 |
| 16 | 4341803 | Пластина | 2 |
| 17 | 4349621 | Хомут шланга | 4 |
| 18 | 4349648 | Проставка | 4 |
| 21 | 4354592 | Резиновая прокладка | 4 |
| 22 | 4620248 | Пластина | 3 |
| 23 | A590110 | Плоская шайба | 4 |
| 24 | 9762567 | Кронштейн | 2 |
| 26 | J271200 | Болт с шайбой | 4 |
| 26A | J901200 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
