Всасывающие трубопроводы — HITACHI SCX1500-2

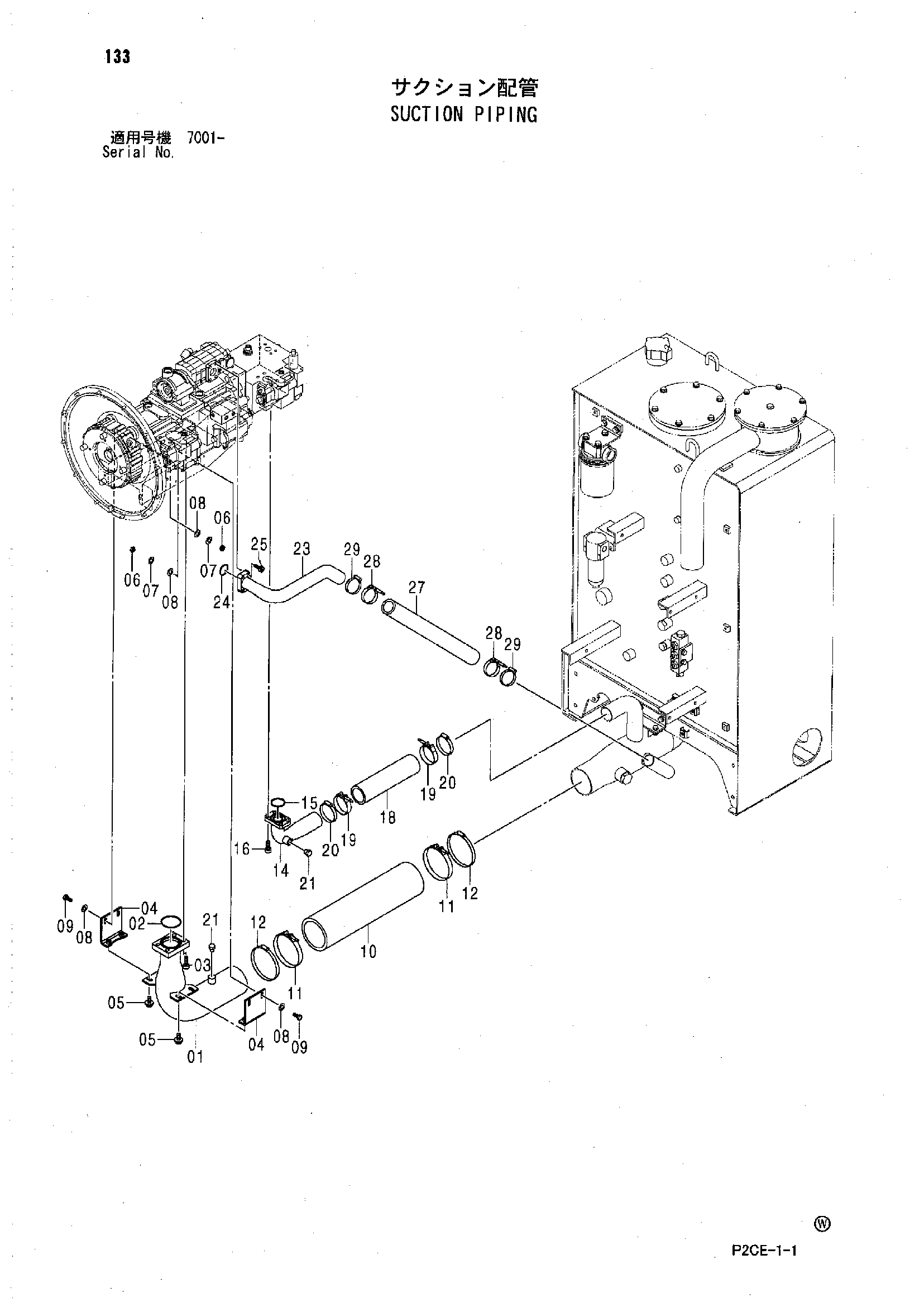

Заводская схема «Всасывающие трубопроводы» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7044922 | Всасывающая трубка | 1 |
| 02 | A811075 | Уплотнительное кольцо | 1 |
| 03 | M341240 | Болт с внутренним шестигранником | 4 |
| 04 | 8093513 | Кронштейн | 2 |
| 05 | J271030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J950010 | Гайка | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | A590110 | Плоская шайба | 8 |
| 09 | J901030 | Болт | 4 |
| 10 | 4244659 | Резиновый шланг | 1 |
| 11 | 4282491 | Хомут шланга | 2 |
| 12 | 4245194 | Хомут шланга | 2 |
| 14 | 8094834 | Трубопроводы всасывание | 1 |
| 15 | A811050 | Уплотнительное кольцо | 1 |
| 16 | M341230 | Болт с внутренним шестигранником | 4 |
| 18 | 4059333 | Шланг | 1 |
| 19 | 4263764 | Хомут шланга | 2 |
| 20 | 4504491 | Хомут шланга | 2 |
| 21 | A885003 | Пробка | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 8094832 | Трубопроводы всасывание | 1 |
| 24 | A811040 | Уплотнительное кольцо | 1 |
| 25 | M351030 | Болт с внутренним шестигранником | 4 |
| 27 | 4017943 | Резиновый шланг | 1 |
| 28 | 4282477 | Хомут шланга | 2 |
| 29 | 4504198 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
