Третий лебёдка — HITACHI SCX1500-2

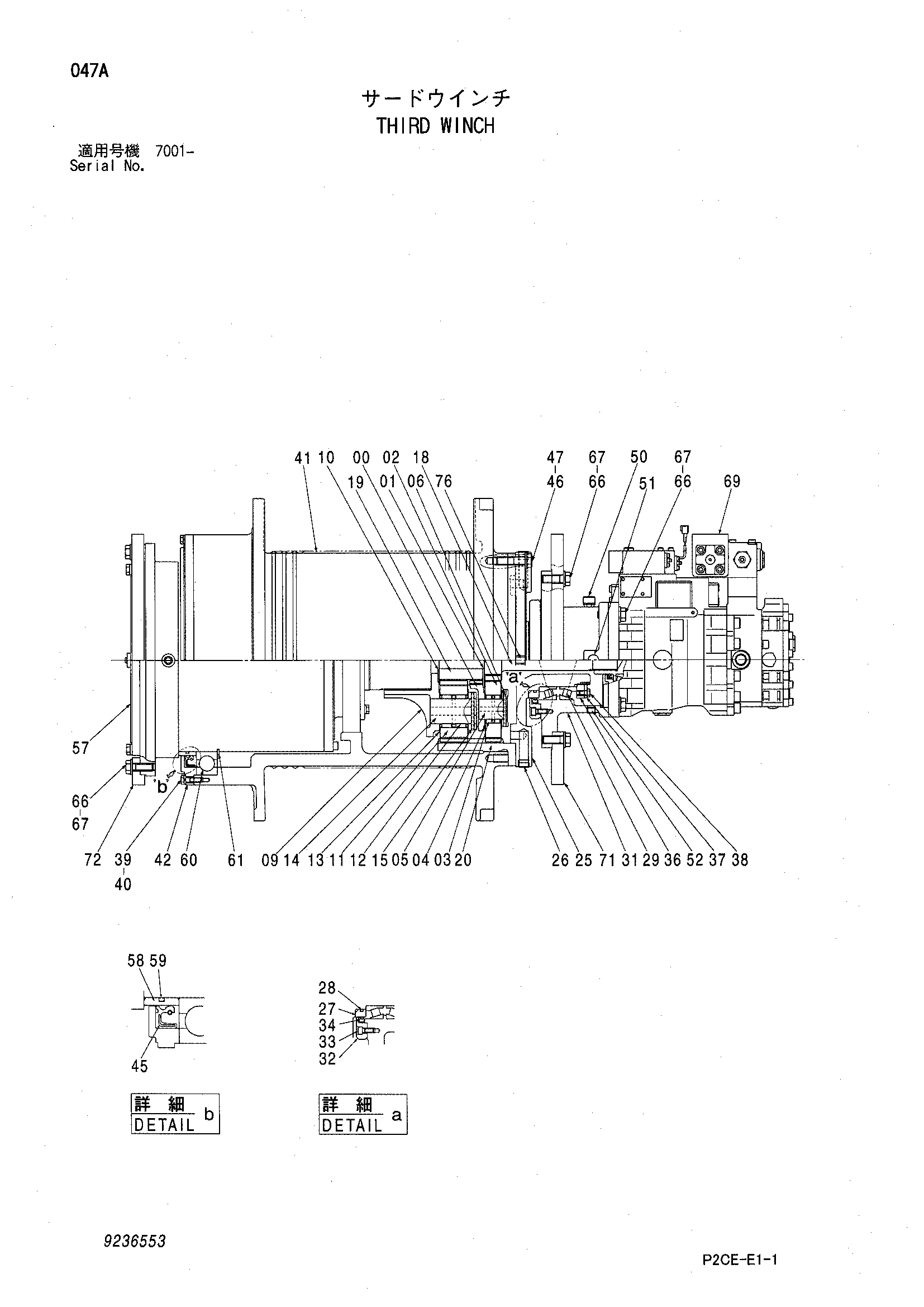

Заводская схема «Третий лебёдка» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9236553	Лебёдка	1
00	1031323	Водило	1
01	4181102	Проставка	1
02	3098441	Планетарная шестерня	3
03	4603706	Игольчатый подшипник	6
04	4602957	Упорная пластина	6
05	4602952	Палец	3
06	4239705	Пружинный штифт	3
09	1031325	Водило	1
10	4453506	Проставка	1
11	3098442	Планетарная шестерня	4
12	4603704	Игольчатый подшипник	8
13	4603139	Упорная пластина	8
14	4603137	Палец	4
15	4197125	Пружинный штифт	4
18	2049550	Вал проп.	1
19	3098443	Солнечная шестерня	1
20	2049554	Коронная шестерня	1
24	425176	Пробка	2
25	2049557	Крышка барабан	1
26	94-2014	Пробка	2
27	4603141	Втулка A	1
28	4153558	Уплотнительное кольцо	1
29	4603701	Подшипник. каток	2
31	2049562	Педестал гидромотор	1
32	3098444	Фиксатор A	1
33	J781230	Болт с внутренним шестигранником	8
34	4115839	Масляное уплотнение	1
36	4603924	Гайка	1
37	4603862	Стопорная пластина	1
38	J901220	Болт	2
39	J901245	Болт	18
40	A590112	Плоская шайба	18
41	0004960	Барабан	1
42	3098446	Фиксатор B	1
45	4613277	Масляное уплотнение	1
46	J932080	Болт	28
47	4018545	Шайба	28
50	989058	Сапун	1
51	971380	Указатель уровня	1
52	94-2013	Пробка	1
57	9227629	Тормоз блок	1
58	4603140	Втулка B	1
59	4601159	Уплотнительное кольцо	1
60	4484355	Шариковый подшипник	1
61	4603561	Стопорное кольцо	1
66	J932060	Болт	46
67	4018545	Шайба	46
69	4618317	Гидромотор плунжер	1
71	3100243	Кронштейн	1
72	3100242	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
