Гидрораспределитель (1) — HITACHI SCX1500-2

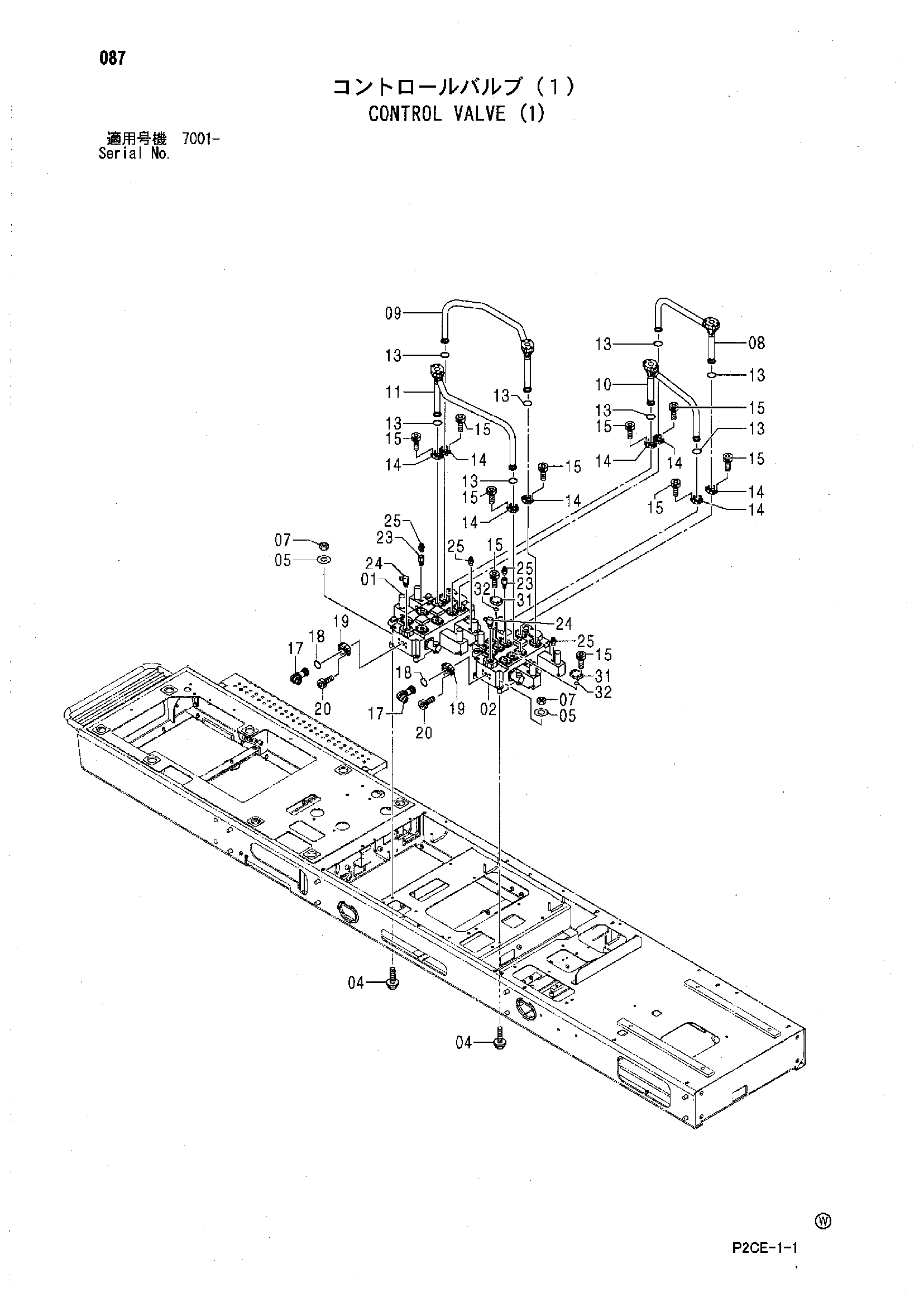

Заводская схема «Гидрораспределитель (1)» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4605084 | Гидрораспределитель | 1 |
| 02 | 4605085 | Гидрораспределитель | 1 |
| 04 | J271255 | Болт с шайбой | 8 |
| 04A | J901255 | Болт | 1 |
| 04B | J222012 | Плоская шайба | 1 |
| 05 | A590112 | Плоская шайба | 8 |
| 07 | J950012 | Гайка | 8 |
| 08 | 8093052 | Трубка | 1 |
| 09 | 8093053 | Трубка | 1 |
| 10 | 8093054 | Трубка | 1 |
| 11 | 8093913 | Трубка | 1 |
| 13 | 966993 | Уплотнительное кольцо | 8 |
| 14 | 962453 | Разъёмный фланец | 16 |
| 15 | M341030 | Болт с внутренним шестигранником | 40 |
| 17 | 9761067 | Трубка | 2 |
| 18 | 966993 | Уплотнительное кольцо | 2 |
| 19 | 4085560 | Разъёмный фланец | 4 |
| 20 | M341240 | Болт с внутренним шестигранником | 8 |
| 23 | 4202564 | Адаптер | 2 |
| 24 | A852323 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852123 | Адаптер | 4 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4118241 | Франге | 2 |
| 32 | A811035 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
