Пилотные гидролинии (третий барабан)(1) — HITACHI SCX1500-2

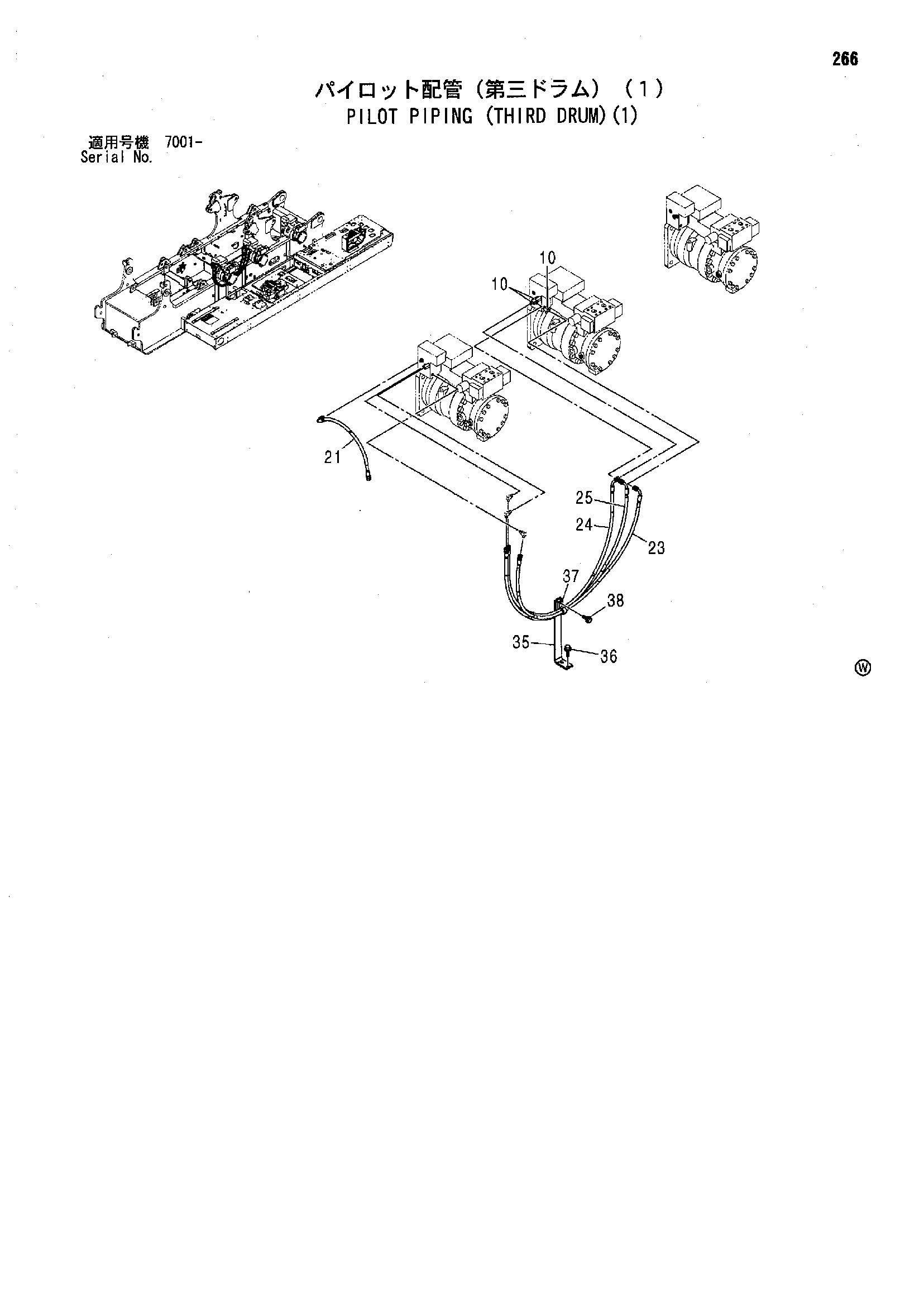

Заводская схема «Пилотные гидролинии (третий барабан)(1)» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | A852423 | Тройник | 3 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4482581 | Шланг | 1 |
| 23 | 4612048 | Шланг | 1 |
| 24 | 4612049 | Шланг | 1 |
| 25 | 4612050 | Шланг | 1 |
| 35 | 9761903 | Кронштейн | 1 |
| 36 | J271230 | Болт с шайбой | 2 |
| 36A | J901230 | Болт | 1 |
| 36B | J222012 | Плоская шайба | 1 |
| 37 | 4190264 | Зажим | 1 |
| 38 | J271020 | Болт с шайбой | 1 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
