Гидроцилиндр. джакк — HITACHI SCX1500-2

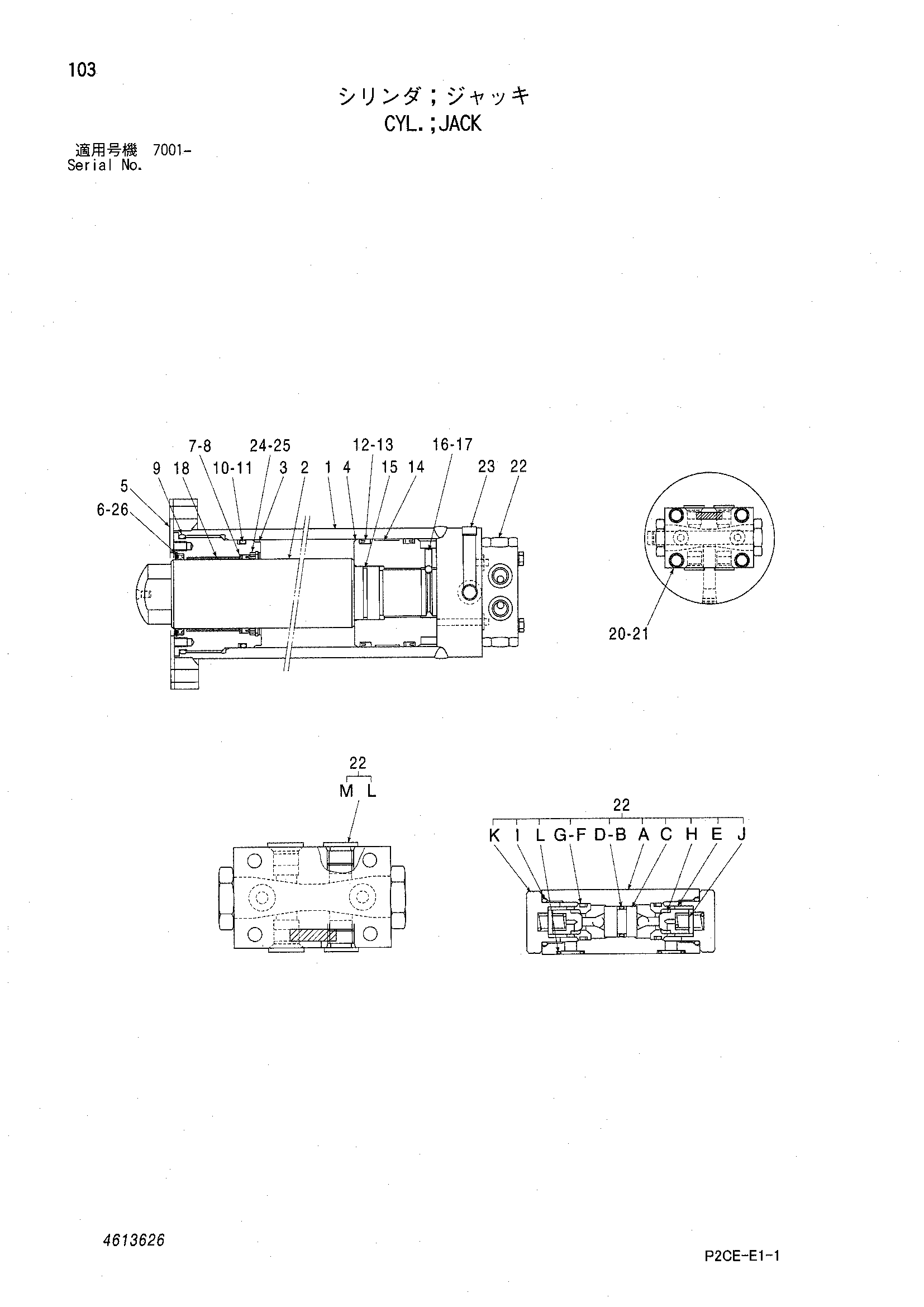

Заводская схема «Гидроцилиндр. джакк» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4613626 | Гидроцилиндр. джакк | 1 | |
| 1 | 4626466 | Труба гидроцилиндра | 1 |
| 2 | 4626468 | Шток поршня | 1 |
| 3 | 4626469 | Крышка | 1 |
| 4 | 4626470 | Поршень | 1 |
| 5 | 4626471 | Пластина | 1 |
| 6 | 4626472 | Пылезащитное уплотнение | 1 |
| 7 | 4626473 | Манжета | 1 |
| 8 | 4626474 | Опорное кольцо | 1 |
| 9 | 4626475 | Уплотнительное кольцо | 1 |
| 10 | 4626476 | Уплотнительное кольцо | 1 |
| 11 | 4626477 | Опорное кольцо | 1 |
| 12 | 4626479 | Уплотнение | 1 |
| 13 | 4626480 | Опорное кольцо | 1 |
| 14 | 4626481 | Подшипник. пластина | 1 |
| 15 | 4626482 | Уплотнительное кольцо | 1 |
| 16 | 4626484 | Винт | 1 |
| 17 | 4626485 | Шарик | 1 |
| 20 | 4626487 | Болт | 1 |
| 21 | 4626488 | Пружинная шайба | 1 |
| 22 | 4626489 | Клапан | 1 |
| 22B | 4626497 | Уплотнительное кольцо | 1 |
| 22D | 4626499 | Опорное кольцо | 2 |
| 22F | 4626501 | Уплотнительное кольцо | 2 |
| 22G | 4626504 | Опорное кольцо | 2 |
| 22I | 4626502 | Уплотнительное кольцо | 2 |
| 22L | 4626503 | Уплотнительное кольцо | 6 |
| 23 | 4626490 | Пробка | 1 |
| 24 | 4626492 | Пластина | 1 |
| 26 | 4626495 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
