Гидрораспределитель (а-фраме) — HITACHI SCX1500-2

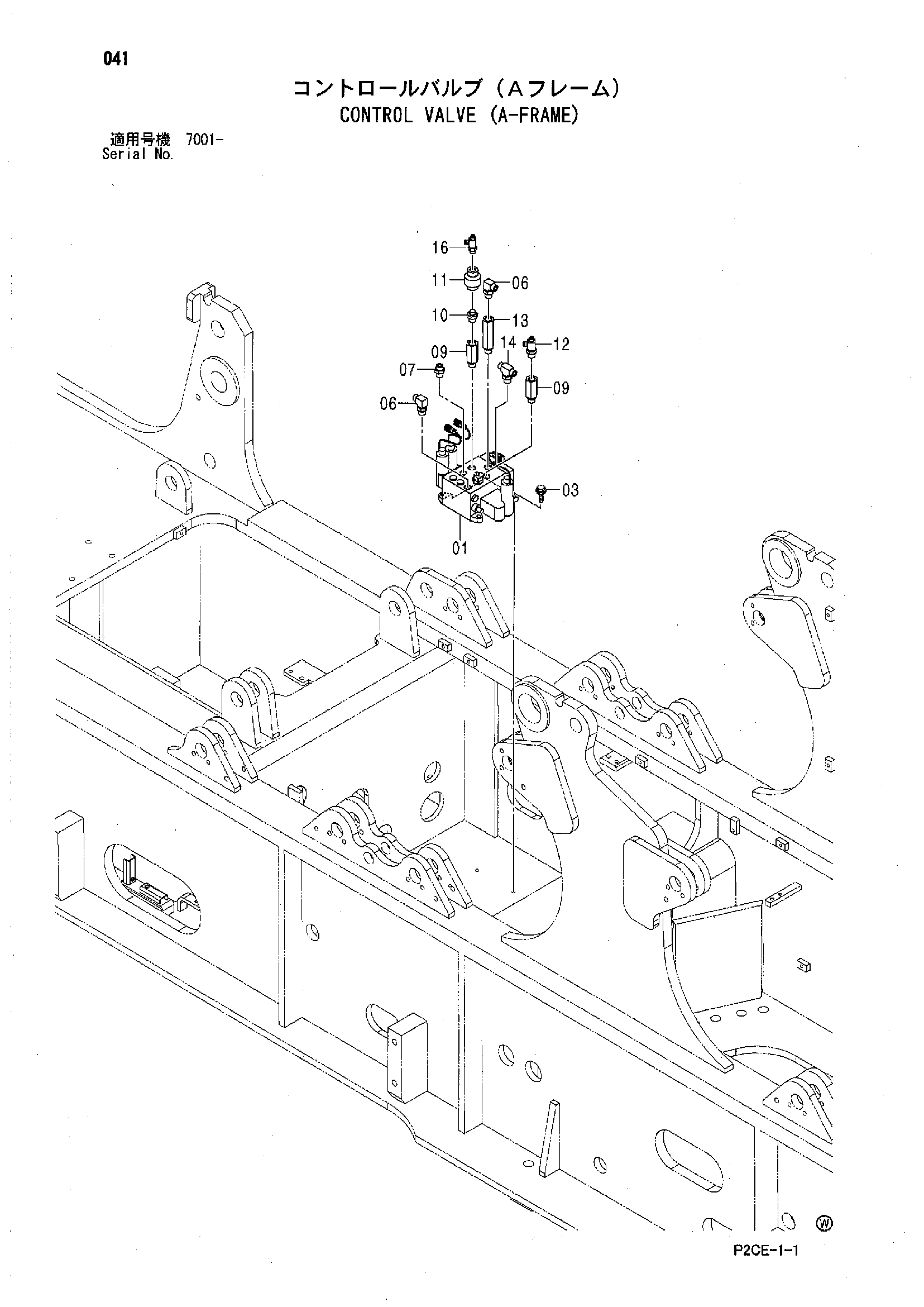

Заводская схема «Гидрораспределитель (а-фраме)» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4613651 | Гидрораспределитель | 1 |
| 03 | J271040 | Болт с шайбой | 3 |
| 03A | J901040 | Болт | 1 |
| 03B | J222010 | Плоская шайба | 1 |
| 06 | A853344 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A853144 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4336625 | Переходник | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4229542 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 10B | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4417422 | Клапан тхроттле | 1 |
| 12 | A852433 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4406353 | Переходник | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A853544 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852443 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
