Барабан — HITACHI SCX1500-2

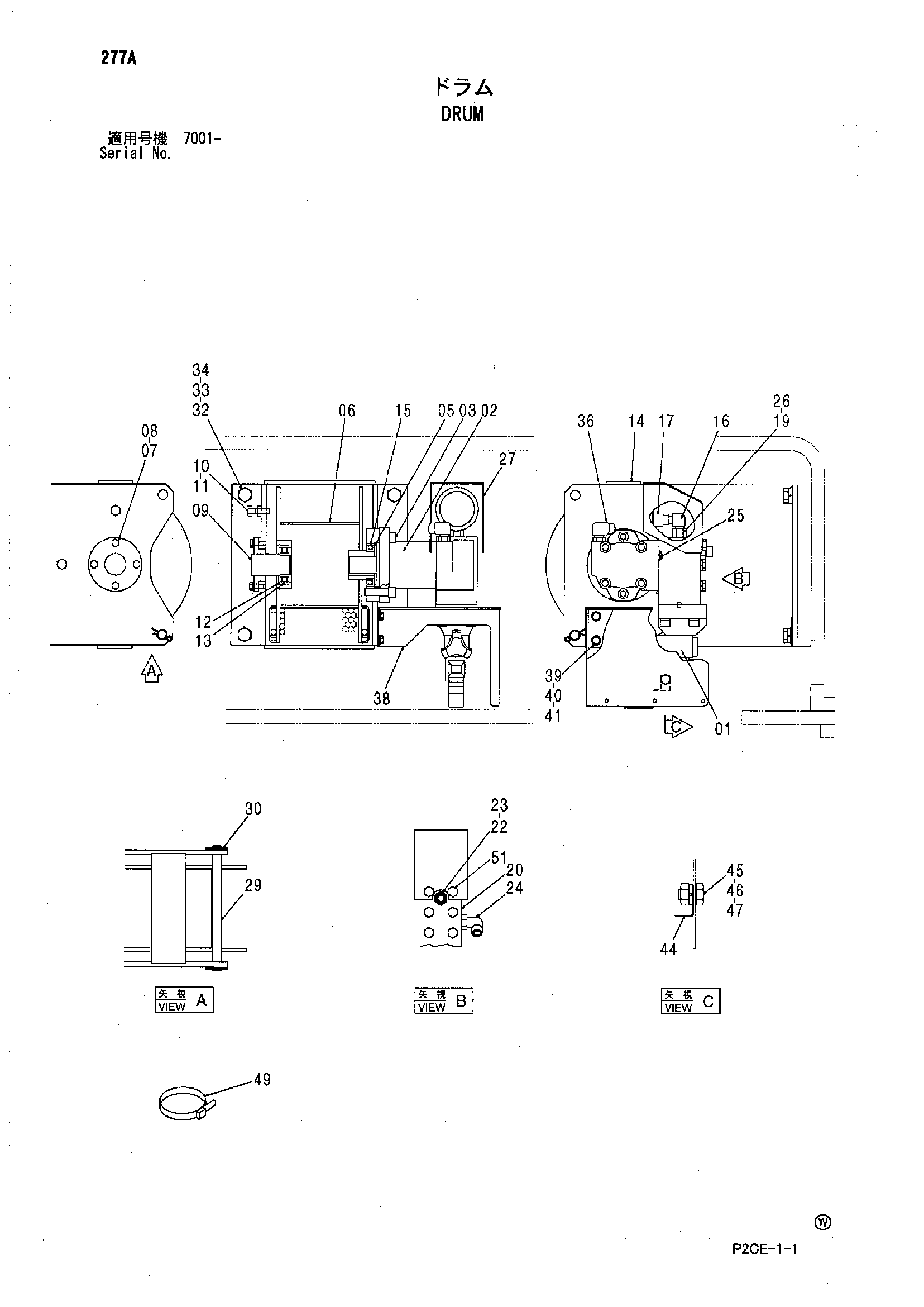

Заводская схема «Барабан» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3099818 | Предохранительный клапан | 1 |
| 02 | 3099819 | Гидромотор | 1 |
| 03 | M341245 | Болт с внутренним шестигранником | 2 |
| 05 | 4614604 | Регулировочная шайба | 1 |
| 06 | 7046033 | Барабан | 1 |
| 07 | J900820 | Болт | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | 9762370 | Вал | 1 |
| 10 | J901035 | Болт | 2 |
| 11 | J950010 | Гайка | 2 |
| 12 | 940144 | Стопорное кольцо | 1 |
| 13 | 4419353 | Шариковый подшипник | 1 |
| 14 | 7046034 | Кронштейн | 1 |
| 15 | 4162562 | Шариковый подшипник | 1 |
| 16 | 94-0630 | Угловой штуцер | 1 |
| 17 | 3099817 | Указатель оил-прес | 1 |
| 19 | 4129940 | Адаптер | 1 |
| 20 | 3102132 | Коллектор | 1 |
| 22 | A590910 | Пружинная шайба | 6 |
| 23 | 4200655 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4202112 | Угловой штуцер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4509181 | Уплотнительное кольцо | 2 |
| 26 | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 3102145 | Крышка | 1 |
| 29 | 4619139 | Палец | 1 |
| 30 | 4022701 | Стопорный палец | 2 |
| 32 | J901640 | Болт | 4 |
| 33 | A590916 | Пружинная шайба | 4 |
| 34 | A590116 | Плоская шайба | 4 |
| 36 | A852323 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 8094796 | Крышка | 1 |
| 39 | J900816 | Болт | 4 |
| 40 | A590908 | Пружинная шайба | 4 |
| 41 | A590108 | Плоская шайба | 4 |
| 44 | 4257159 | Кронштейн | 1 |
| 45 | J901016 | Болт | 1 |
| 46 | A590910 | Пружинная шайба | 1 |
| 47 | J950010 | Гайка | 1 |
| 49 | 4055311 | Ленточный зажим | 3 |
| 51 | J901090 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
