Нижний рама — HITACHI SCX1500-2

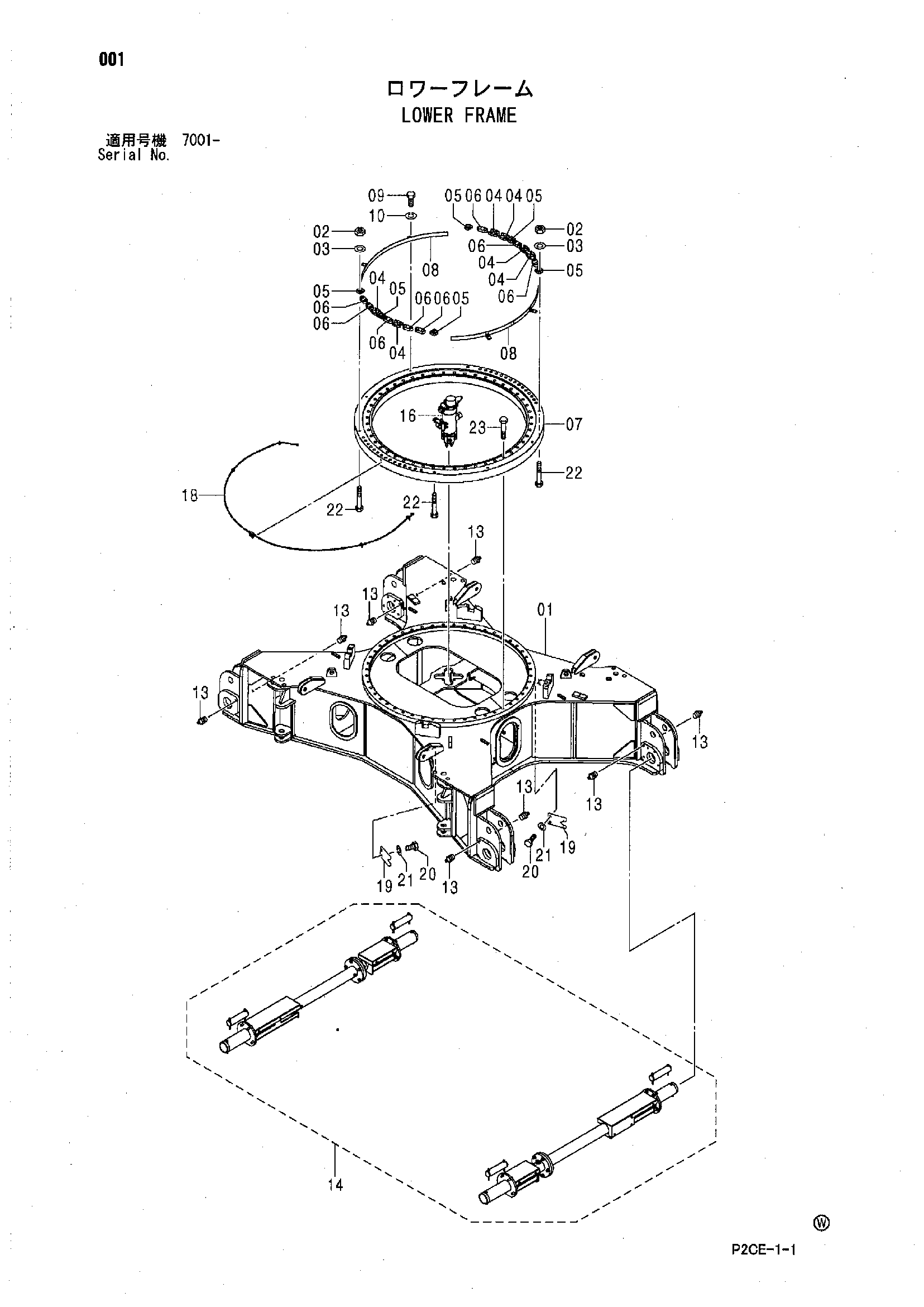

Заводская схема «Нижний рама» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5010187 | Рама нижний | 1 |
| 02 | J951033 | Гайка | 18 |
| 03 | J222033 | Шайба | 18 |
| 04 | 4639174 | Ограничитель | 6 |
| 05 | 4639176 | Ограничитель | 6 |
| 06 | 4639175 | Гайка | 8 |
| 07 | 4637563 | Поворот киркле | 1 |
| 08 | 8101191 | Крышка | 2 |
| 09 | J922030 | Болт | 4 |
| 10 | J257220 | Пружинная шайба | 4 |
| 13 | J75482 | Пресс-маслёнка | 8 |
| 14 | 9237224 | Боковой рама инсталл и ремове устройство | 1 |
| 16 | 9252156 | Центральный коллектор | 1 |
| 18 | 9236605 | Трубопроводы системы смазки | 1 |
| 19 | 4613432 | Кронштейн | 2 |
| 20 | J931020 | Болт | 4 |
| 21 | A590910 | Пружинная шайба | 4 |
| 22 | 4643047 | Болт | 34 |
| 23 | 4643046 | Болт | 48 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
