Слевинг рама — HITACHI SCX1500-2

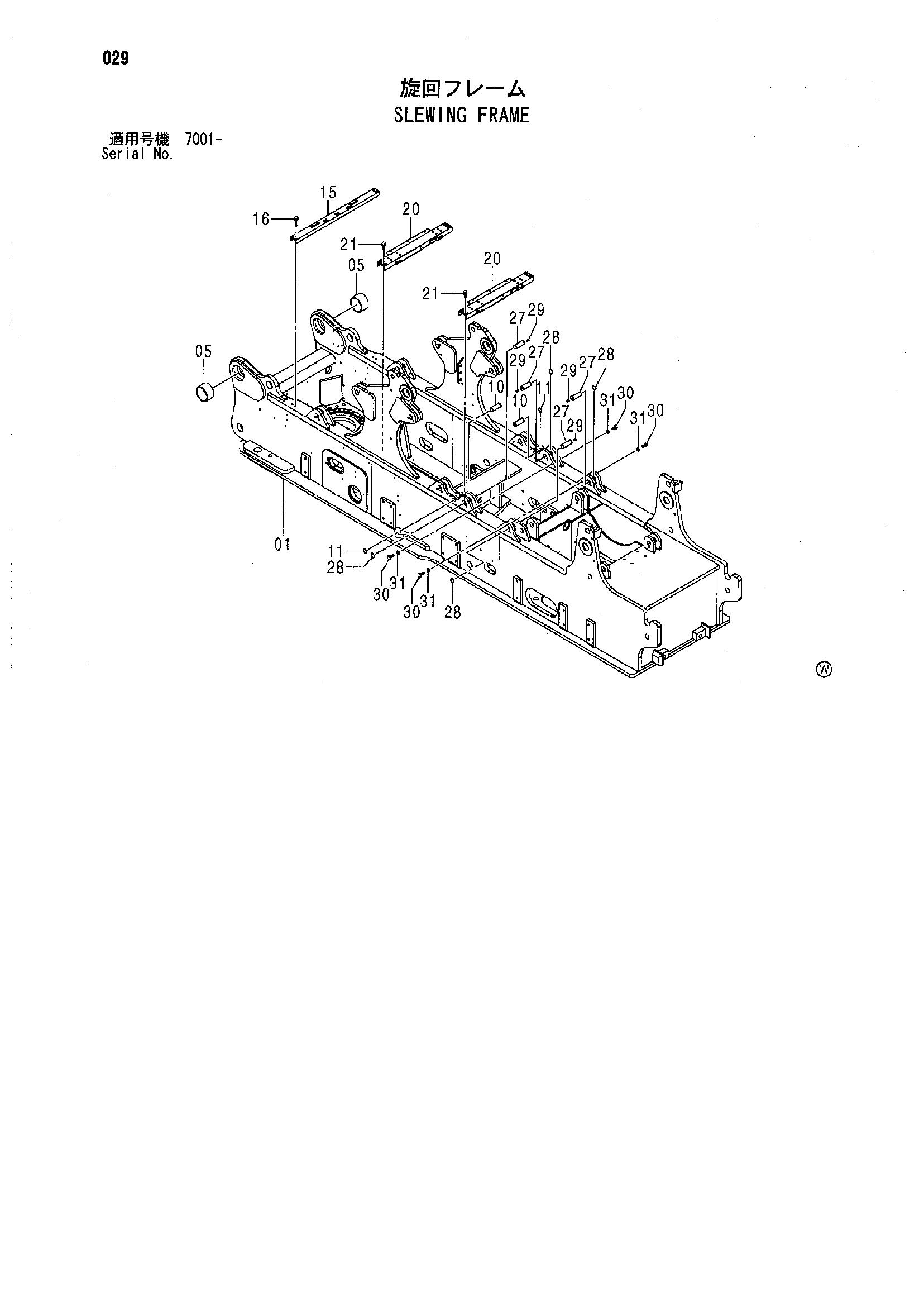

Заводская схема «Слевинг рама» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5010199 | Рама основной | 1 |
| 05 | 4616391 | Втулка оиллесс | 2 |
| 10 | 4608896 | Палец | 2 |
| 11 | 962002 | Стопорное кольцо | 2 |
| 15 | 8094592 | Кронштейн | 1 |
| 16 | J271265 | Болт с шайбой | 4 |
| 16A | J901265 | Болт | 1 |
| 16B | J222012 | Плоская шайба | 1 |
| 20 | 8094577 | Кронштейн | 2 |
| 21 | J271235 | Болт с шайбой | 8 |
| 21A | J901235 | Болт | 1 |
| 21B | J222012 | Плоская шайба | 1 |
| 27 | 4608759 | Палец | 4 |
| 28 | 991345 | Стопорное кольцо | 4 |
| 29 | 429597 | Пробка | 4 |
| 30 | M261660 | Болт | 4 |
| 31 | J950016 | Гайка | 4 |
| 32 | 4634833 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
