50T крюк — HITACHI SCX1500-2

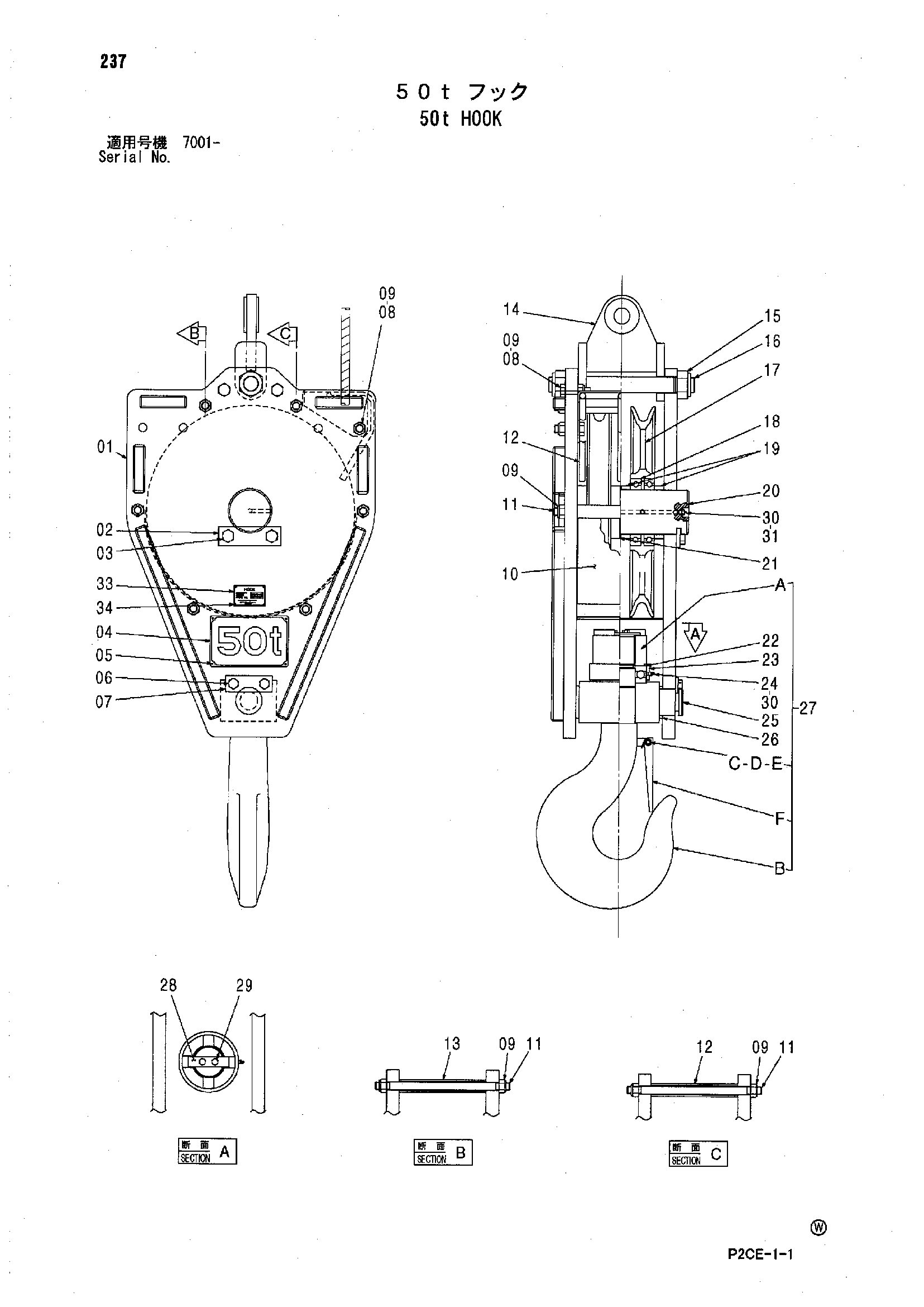

Заводская схема «50T крюк» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8095647 | Пластина подвес | 2 |
| 02 | 4607508 | Стопорная пластина | 2 |
| 03 | J922440 | Болт | 4 |
| 04 | 4618412 | Информационная табличка | 2 |
| 05 | M492964 | Приводной винт | 8 |
| 06 | J922030 | Болт | 4 |
| 07 | 4618323 | Стопорная пластина | 2 |
| 08 | J922480 | Болт | 4 |
| 09 | M660024 | U-образная гайка | 16 |
| 10 | 9762289 | Направляющая каната | 1 |
| 11 | 4618282 | Шток винт | 6 |
| 12 | 8095655 | Защитный кожух | 1 |
| 13 | 4618285 | Проставка | 1 |
| 14 | 9762160 | Пластина подвес | 1 |
| 15 | 4614878 | U-образная гайка | 2 |
| 16 | 4618294 | Шток винт | 1 |
| 17 | 2051007 | Канатный блок | 2 |
| 18 | 4083790 | Шариковый подшипник | 4 |
| 19 | 4618295 | Проставка | 4 |
| 20 | 4618299 | Палец | 1 |
| 21 | 4614877 | Проставка | 1 |
| 22 | 4145281 | Шариковый подшипник | 1 |
| 23 | 4618300 | Фиксатор | 1 |
| 24 | J75481 | Пресс-маслёнка | 1 |
| 25 | 4618316 | Труннион | 1 |
| 26 | 4612760 | Проставка | 2 |
| 27 | 9237995 | Крюк | 1 |
| 27A | 4618283 | Гайка | 1 |
| 27B | 3102018 | Крюк | 1 |
| 27C | J921270 | Болт | 1 |
| 27D | M660012 | U-образная гайка | 1 |
| 27E | 4614918 | Пружина | 1 |
| 27F | 4614910 | Ограничитель | 1 |
| 28 | 4612198 | Штанга | 1 |
| 29 | J921220 | Болт | 2 |
| 30 | 4614920 | Колпачок | 2 |
| 31 | J75482 | Пресс-маслёнка | 1 |
| 33 | 4607540 | Информационная табличка | 1 |
| 34 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
