Двигатель (1) — HITACHI SCX1500-2

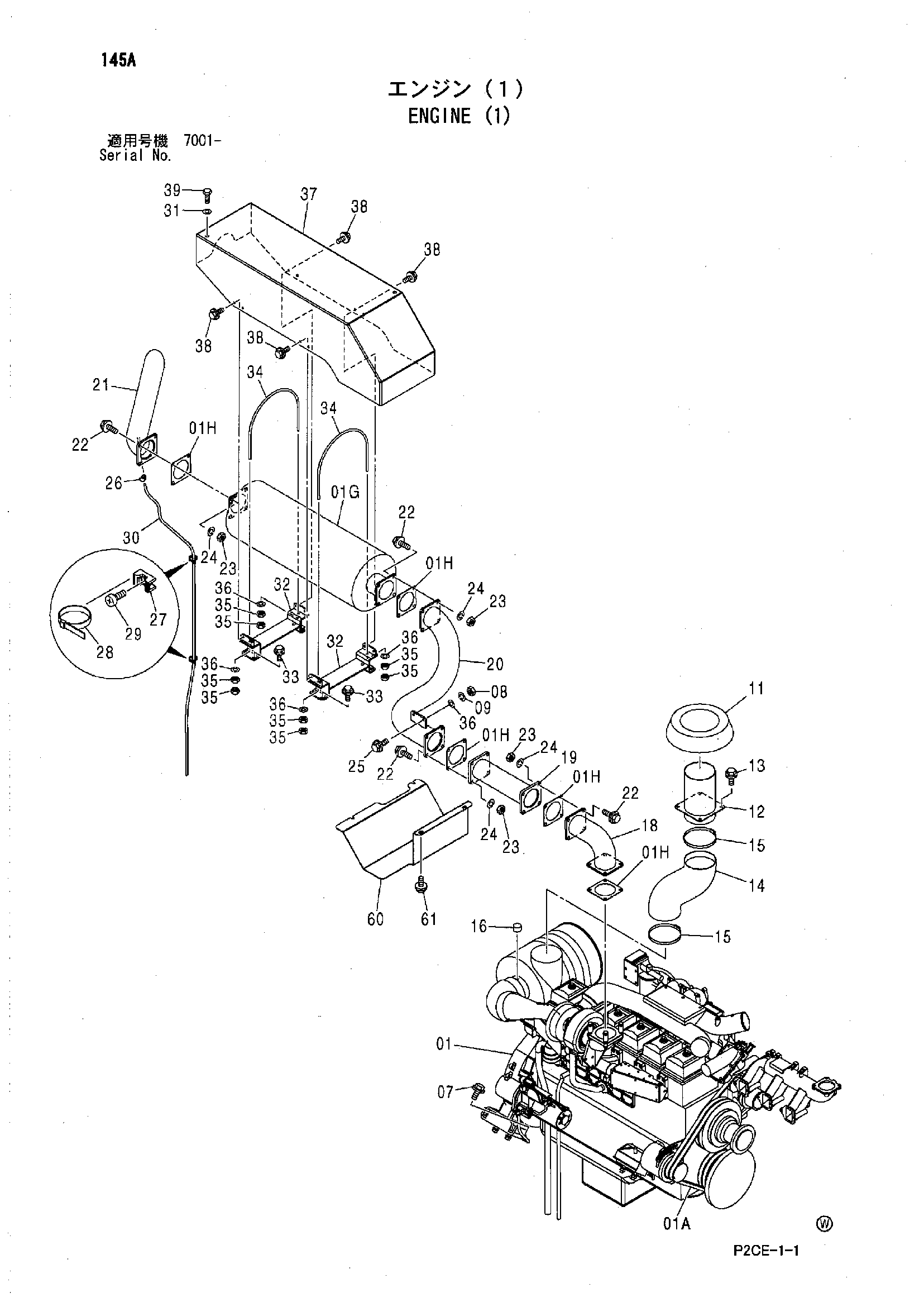

Заводская схема «Двигатель (1)» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4604628	Двигатель	1
01A	4624884	Ремень вентилятор	1
01B	4407097	Фильтрующий элемент	1
01C	4407156	Фильтрующий элемент	1
01D	4407157	Фильтрующий элемент	1
01E	4407158	Манжета	2
01F	4407159	Уплотнительное кольцо	2
01G	4624746	Глушитель выпускной	1
01H	4624747	Гасккет выпускной	5
01I	4288963	Элемент	1
07	J271020	Болт с шайбой	1
07A	J901020	Болт	1
07B	J222010	Шайба	1
08	J950010	Гайка	2
09	A590910	Пружинная шайба	2
11	4602603	Колпачок	1
12	9761436	Трубка	1
13	J271020	Болт с шайбой	4
13A	J901020	Болт	1
13B	J222010	Шайба	1
14	3100223	Воздушный шланг	1
15	4511820	Хомут шланга	2
16	4419601	Индикатор	1
18	7044238	Выпускная труба	1
19	8092565	Трубка фрекс.	1
20	8093538	Выпускная труба	1
21	6022139	Выпускная труба	1
22	J901240	Болт	16
23	J950012	Гайка	16
24	A590912	Пружинная шайба	16
25	J271030	Болт с шайбой	2
25A	J901030	Болт	1
25B	J222010	Шайба	1
26	4508575	Хомут шланга	1
27	3100176	Саддле	2
28	4055311	Ленточный зажим	2
29	M430608	Поддон головка винт	2
30	3100224	Трубка	1
31	A590116	Плоская шайба	2
32	8093537	Кронштейн	2
33	J271025	Болт с шайбой	8
33A	J901025	Болт	1
33B	J222010	Шайба	1
34	3098710	U-образный болт	2
35	J950010	Гайка	8
36	A590110	Плоская шайба	6
37	7044985	Крышка	1
38	J271016	Болт с шайбой	8
38A	J901016	Болт	1
38B	J222010	Шайба	1
39	J901625	Болт	2
60	2050970	Защитный кожух	1
61	J271020	Болт с шайбой	4
61A	J901020	Болт	1
61B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
