150T верхний стрела — HITACHI SCX1500-2

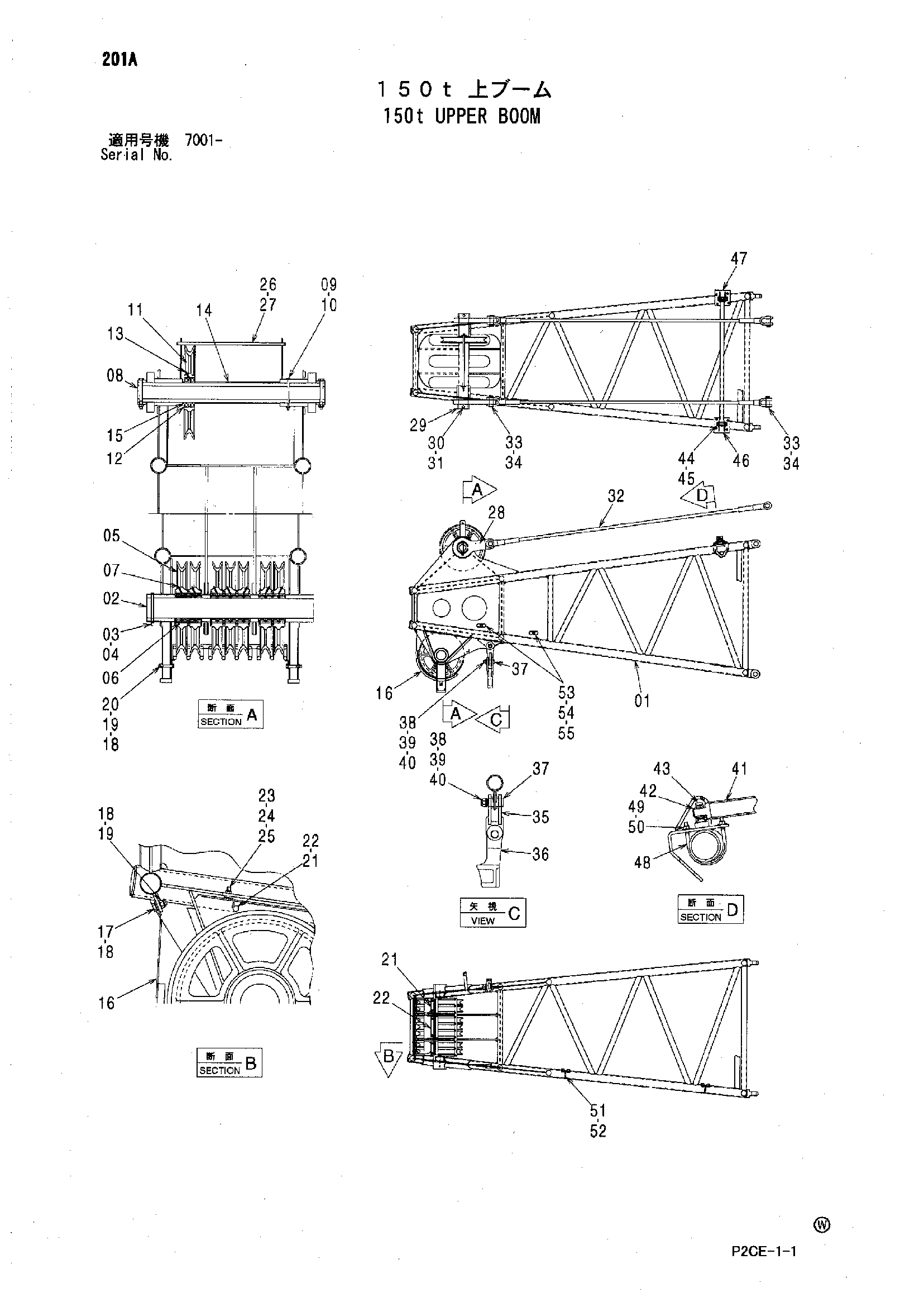

Заводская схема «150T верхний стрела» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5010200	Стрела TOP	1
02	4639354	Палец	1
03	4609449	Болт	1
04	M660012	U-образная гайка	1
05	2050532	Канатный блок наконечник	7
06	3098167	Подшипник. каток	7
07	J75481	Пресс-маслёнка	7
08	4639355	Палец	1
09	4609449	Болт	1
10	M660012	U-образная гайка	1
11	2050488	Канатный блок направляющая	1
12	4083790	Шариковый подшипник	2
13	J75481	Пресс-маслёнка	1
14	4639356	Проставка	1
15	3100173	Проставка	1
16	8101242	Защитный кожух	1
17	J921640	Болт	4
18	A590116	Плоская шайба	10
19	M660016	U-образная гайка	6
20	J921600	Болт	2
21	9764640	Штанга	2
22	9764641	Штанга	1
23	J921240	Болт	6
24	A590112	Плоская шайба	6
25	M660012	U-образная гайка	6
26	4639363	Палец	1
27	A765040	Шплинт	2
28	4640357	Тяга	2
29	4639360	Втулка	2
30	J922015	Болт	2
31	M660020	U-образная гайка	2
32	8101243	Канат подвесной	2
33	4618777	Палец	4
34	A761090	Шплинт	4
35	8094737	Концевой вилка	1
36	2011693	Разъём канат	1
37	4387083	Палец	2
38	4114408	Шайба	2
39	4137247	Корончатая гайка	2
40	A766063	Шплинт	2
41	9762266	Ролик	1
42	942517	Стопорное кольцо	2
43	4610814	Подшипник. блок	2
44	J921230	Болт	4
45	A590112	Плоская шайба	4
46	8095579	Кронштейн каток	1
47	8095580	Кронштейн каток	1
48	4450184	U-образный болт	4
49	449490	Плоская шайба	8
50	M660012	U-образная гайка	8
51	4420681	Зажим	2
52	4512716	Кламо шланг	2
53	9763475	Зажим	2
54	J921020	Болт	2
55	A590910	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
