Пилотный клапан — HITACHI SCX1500-2

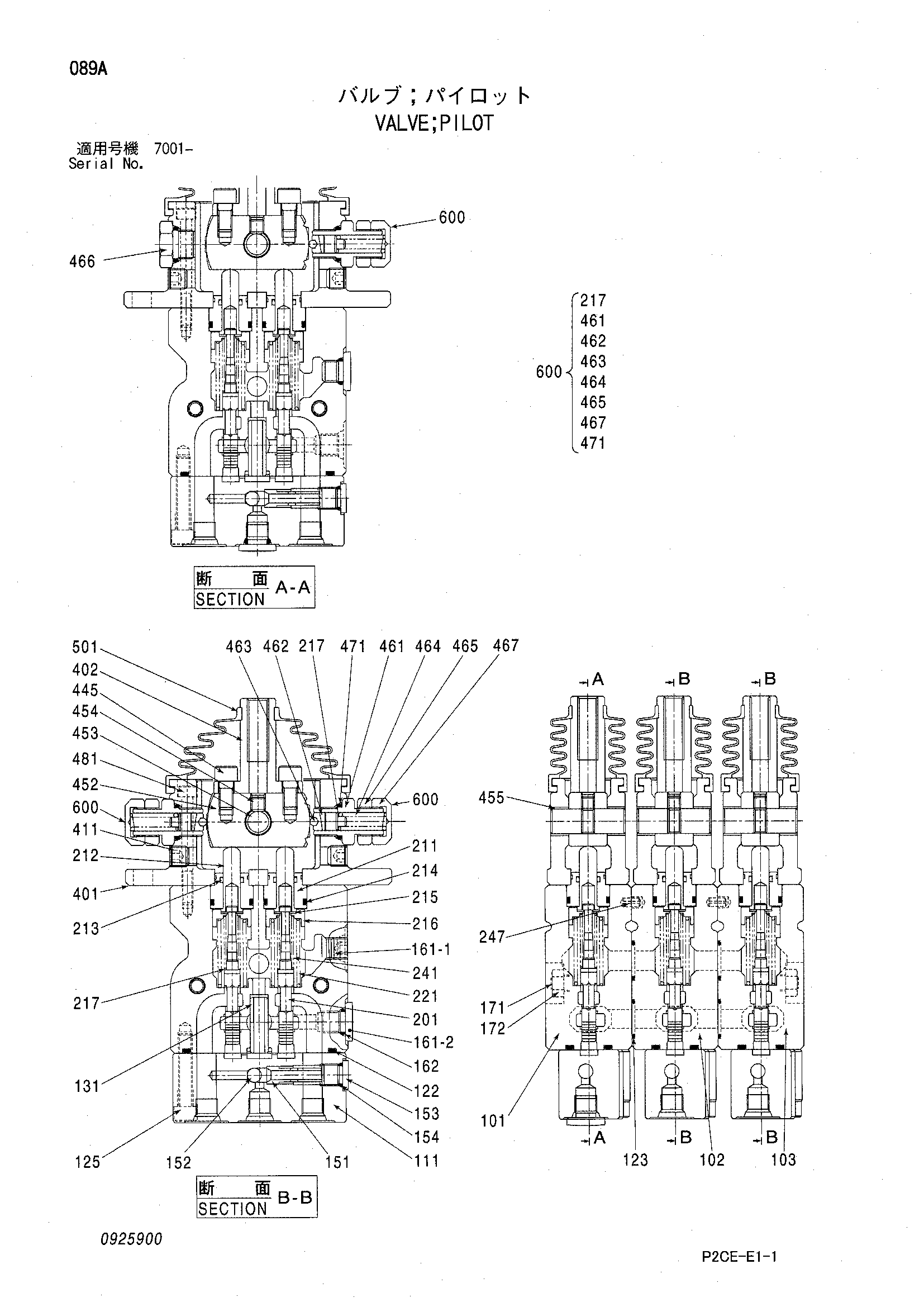

Заводская схема «Пилотный клапан» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4605087	Пилотный клапан	1
102	0925906	Корпус	1
111	0904601	Пластина	3
122	A811060	Уплотнительное кольцо	3
123	4506418	Уплотнительное кольцо	4
125	0135602	Болт с внутренним шестигранником	6
131	0628904	Втулка	3
151	0904602	Лист	3
152	0103528	Стальной шарик	3
153	0904603	Пробка	3
154	4506320	Уплотнительное кольцо	3
161-1	0102440	Пробка	1
161-2	0629404	Пробка	3
162	957366	Уплотнительное кольцо	3
171	0873301	Болт	2
172	0100095	Гайка	4
211	0629003	Пробка	6
212	0628907	Шток	6
213	0628908	Уплотнение	6
214	4506420	Уплотнительное кольцо	6
215	0428906	Шайба	12
216	0925901	Седло пружины	6
217	0428907	Шайба	16
221	0925902	Пружина	6
241	0925903	Пружина	6
247	4101345	Пружинный штифт	2
401	0697801	Крышка	3
402	0628913	Рычаг	3
411	0697703	Установочный винт	6
445	0134439	Болт с внутренним шестигранником	6
452	0925904	Диск	3
453	0628915	Вал кулачок	3
454	0628916	Установочный винт	3
455	0628917	Втулка	6
461	0628918	Пробка	5
462	0628919	Держатель	5
463	0103316	Шарик	5
464	0628920	Пружина	5
465	0628921	Стопорная гайка	5
466	0925905	Пробка	1
467	0628922	Гайка регулировочный	5
471	954495	Уплотнительное кольцо	6
481	0103325	Болт с внутренним шестигранником	6
501	0628923	Белловс	3
600	0741003	Детент	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
