135T крюк — HITACHI SCX1500-2

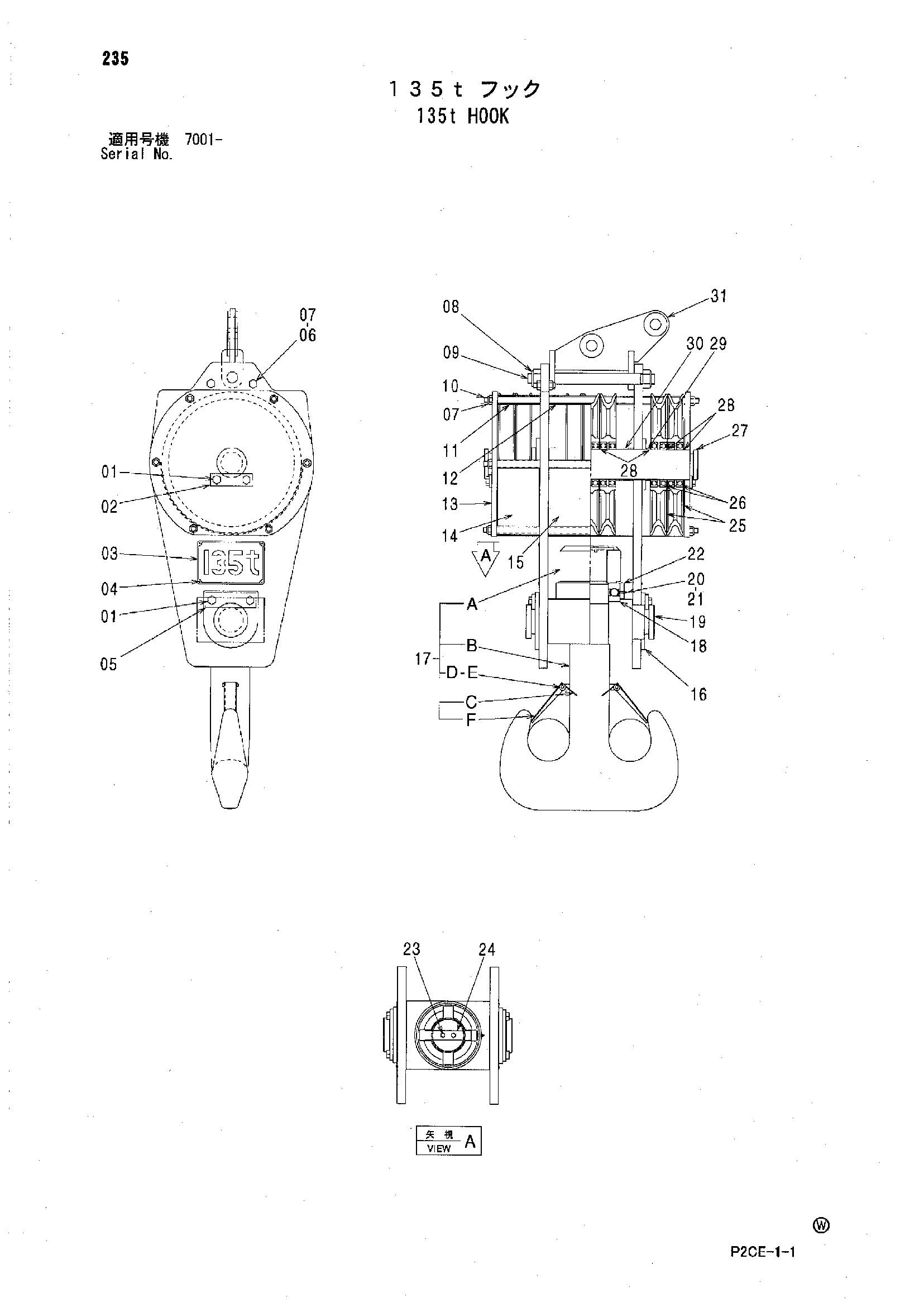

Заводская схема «135T крюк» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J922440 | Болт | 8 |
| 02 | 4607508 | Стопорная пластина | 2 |
| 03 | 4639362 | Информационная табличка | 2 |
| 04 | M493580 | Приводной винт | 8 |
| 05 | 4607509 | Стопорная пластина | 2 |
| 06 | J922490 | Болт | 2 |
| 07 | M660024 | U-образная гайка | 14 |
| 08 | 4614878 | U-образная гайка | 2 |
| 09 | 4614908 | Шток винт | 1 |
| 10 | 4627621 | Шток винт | 6 |
| 11 | 4627624 | Проставка | 4 |
| 12 | 4614904 | Проставка | 2 |
| 13 | 4624426 | Пластина подвес | 2 |
| 14 | 9763480 | Направляющая каната | 2 |
| 15 | 9761900 | Направляющая каната | 1 |
| 16 | 8101247 | Пластина подвес | 2 |
| 17 | 9764850 | Крюк | 1 |
| 17A | 4641345 | Гайка | 1 |
| 17B | 2052721 | Крюк | 1 |
| 17C | 4614918 | Пружина | 2 |
| 17D | J921280 | Болт | 2 |
| 17E | M660012 | U-образная гайка | 2 |
| 17F | 4614910 | Ограничитель | 2 |
| 18 | 4641341 | Шариковый подшипник | 1 |
| 19 | 4640358 | Труннион | 1 |
| 20 | J75481 | Пресс-маслёнка | 1 |
| 21 | 4614920 | Колпачок | 1 |
| 22 | 9764859 | Фиксатор | 1 |
| 23 | J921220 | Болт | 2 |
| 24 | 4641343 | Штанга | 1 |
| 25 | 2050530 | Канатный блок направляющая | 6 |
| 26 | 4163041 | Шариковый подшипник | 12 |
| 27 | 4627627 | Палец | 1 |
| 28 | 4614877 | Проставка | 6 |
| 29 | 4609241 | Проставка | 2 |
| 30 | 4640359 | Проставка | 3 |
| 31 | 9763481 | Пластина подвес | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
