Электромагнитный клапан — HITACHI SCX1500-2

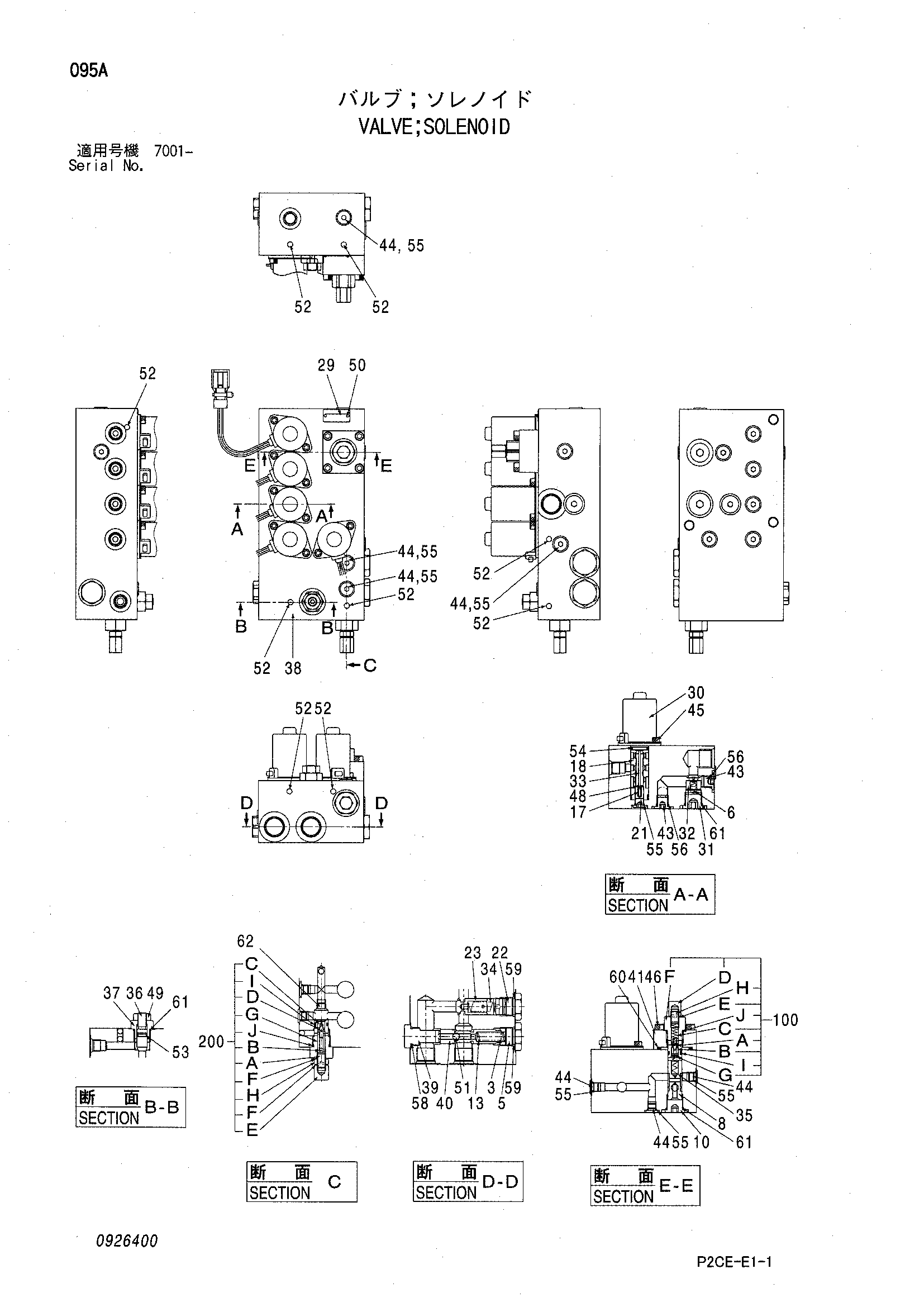

Заводская схема «Электромагнитный клапан» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4605957	Электромагнитный клапан	1
3	0926401	Пружина	1
5	0286213	Ограничитель	1
6	0870601	Пружина сжатия	1
8	0326704	Золотник	1
10	0349506	Пробка	1
13	0926402	Плунжер	1
17	0625203	Пружина	5
21	0926404	Пробка	5
22	0926405	Ограничитель	1
23	0926403	Плунжер	1
24	0926406	Маркер трубка	1
25	0926407	Маркер трубка	1
26	0926408	Маркер трубка	1
27	0926409	Маркер трубка	1
28	0926410	Маркер трубка	1
30	0926411	Соленоид	5
31	0870603	Пробка	1
32	0870604	Тарельчатый клапан	1
34	0926412	Пружина сжатия	1
35	0926413	Пружина сжатия	1
36	0926414	Неедле	1
37	0926415	Пробка	1
39	0926416	Ограничитель	1
40	0926417	Сиденье клапан	1
41	0926418	Крышка	1
43	0314205	Пробка	2
44	0926419	Пробка	7
45	0624906	Болт с внутренним шестигранником	10
46	M340636	Болт с внутренним шестигранником	4
48	A590104	Шайба	5
49	0926420	Гайка	1
50	0794701	Приводной винт	2
51	0926421	Стальной шарик	1
53	0926422	Уплотнительное кольцо	1
54	954495	Уплотнительное кольцо	5
55	4506408	Уплотнительное кольцо	12
56	957366	Уплотнительное кольцо	2
58	4506416	Oーкольцо	1
59	4506418	Уплотнительное кольцо	2
60	A811035	Уплотнительное кольцо	1
61	0229213	Уплотнительное кольцо	3
62	0926423	Болт с внутренним шестигранником	1
63	0779410	Лента	5
100	0926424	Втулка в сборе	1
100I	4506412	Уплотнительное кольцо	1
100J	4506416	Oーкольцо	1
200	0926425	Предохранительный клапан в сборе	1
200I	4506412	Уплотнительное кольцо	1
200J	4506416	Oーкольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
