Тормозной клапан — HITACHI SCX1500-2

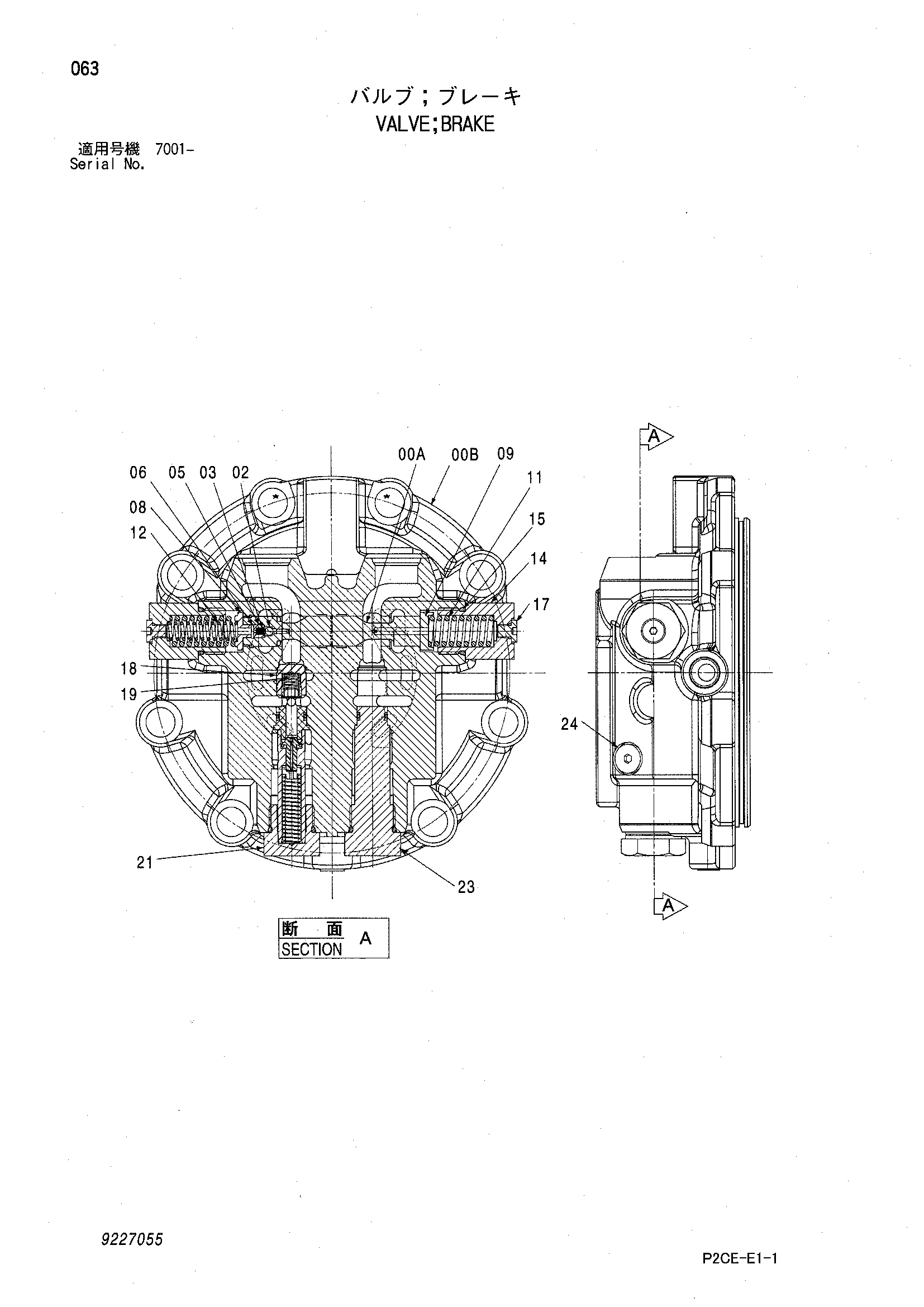

Заводская схема «Тормозной клапан» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9227055 | Тормозной клапан | 1 | |
| 00 | 8092561 | Корпус в сборе | 1 |
| 02 | 4184779 | Шарик | 1 |
| 03 | 4065127 | Пружина сжатия | 1 |
| 05 | 4332469 | Направляющая пружины | 1 |
| 06 | 991557 | Стопорное кольцо | 1 |
| 08 | 4604203 | Ограничитель | 1 |
| 09 | 4604204 | Ограничитель | 1 |
| 11 | 4485473 | Пружина сжатия | 2 |
| 12 | 4604205 | Пружина сжатия | 1 |
| 14 | 4604206 | Пробка | 2 |
| 15 | 4506429 | Уплотнительное кольцо | 2 |
| 17 | 9089484 | Пробка | 3 |
| 17B | 4506408 | Уплотнительное кольцо | 1 |
| 18 | 4470238 | Тарельчатый клапан | 1 |
| 19 | 4610071 | Пружина сжатия | 1 |
| 21 | 9227050 | Предохранительный клапан | 1 |
| 23 | 9227051 | Пробка в сборе | 1 |
| 24 | 9089485 | Пробка | 2 |
| 24B | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
