Боковой рама — HITACHI SCX1500-2

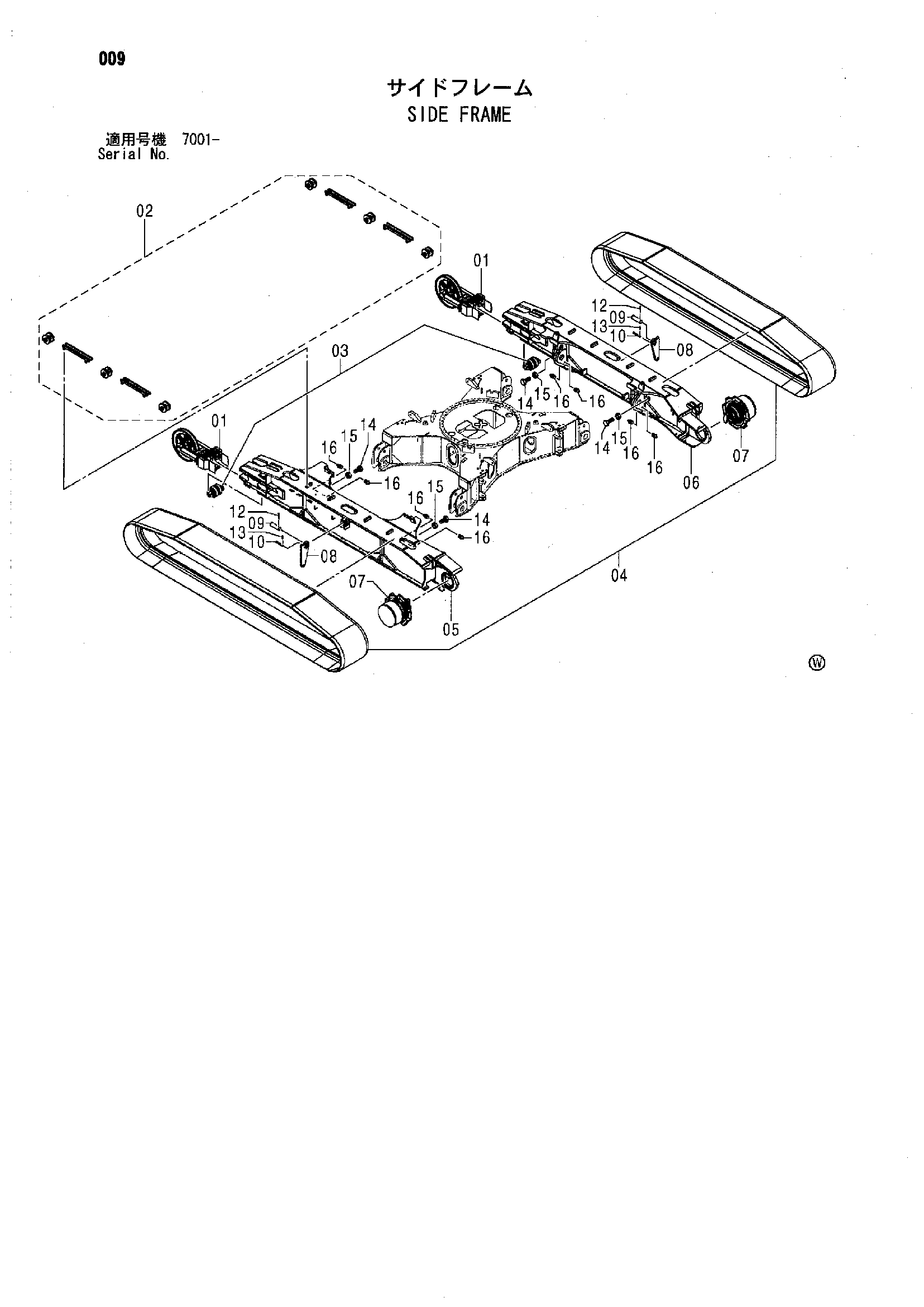

Заводская схема «Боковой рама» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9236416 | Таке-уп тумблер | 2 |
| 02 | 9236417 | Поддерживающий каток | 1 |
| 03 | 9236418 | Опорный каток | 1 |
| 04 | 9254404 | Гусеница башмак | 1 |
| 05 | 5009307 | Рама боковой | 1 |
| 06 | 5009308 | Рама боковой | 1 |
| 07 | 9236421 | Бортовой редуктор | 2 |
| 08 | 9762027 | Тяга | 2 |
| 09 | 4616164 | Палец | 2 |
| 10 | 4616165 | Палец | 2 |
| 12 | A761000 | Шплинт | 2 |
| 13 | 4077248 | Стопорный палец | 2 |
| 14 | J933602 | Болт | 4 |
| 15 | J951036 | Гайка | 4 |
| 16 | J75482 | Пресс-маслёнка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
