Третий барабан — HITACHI SCX1500-2

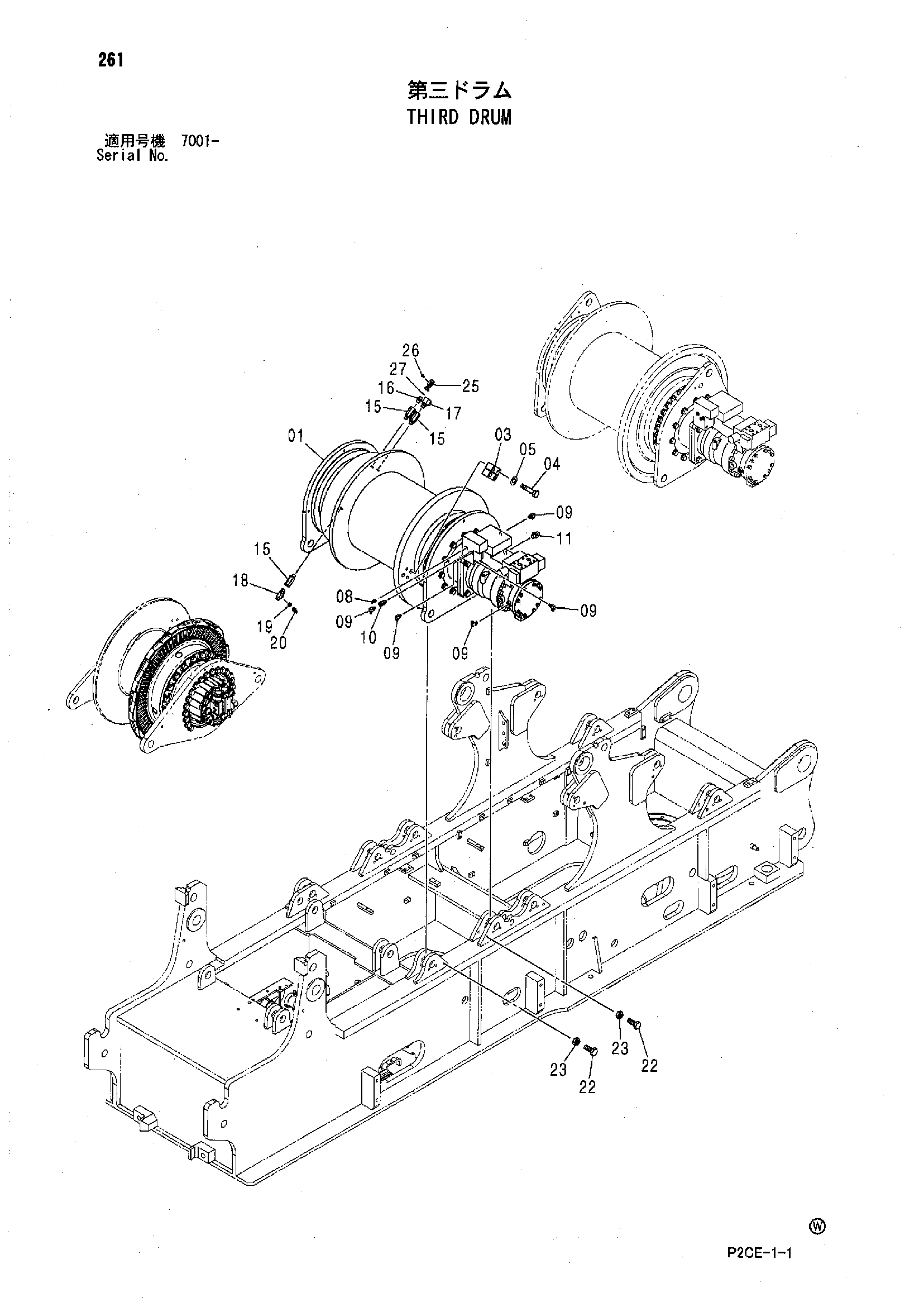

Заводская схема «Третий барабан» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9236553 | Лебёдка третий | 1 |
| 03 | 4485425 | Хомут | 2 |
| 04 | J922000 | Болт | 4 |
| 05 | J222020 | Шайба | 4 |
| 08 | A852123 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 5 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4202565 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A853166 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4336625 | Переходник | 3 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A853144 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A853346 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4614639 | Тройник | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4250261 | Прокладка | 1 |
| 20 | 4333200 | Датчик | 1 |
| 22 | M261660 | Болт | 4 |
| 23 | J950016 | Гайка | 4 |
| 25 | 4624750 | Адаптер | 1 |
| 26 | 4346128 | Штуцер | 1 |
| 27 | 4138938 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
