Гидроцилиндр. масляный — HITACHI SCX1500-2

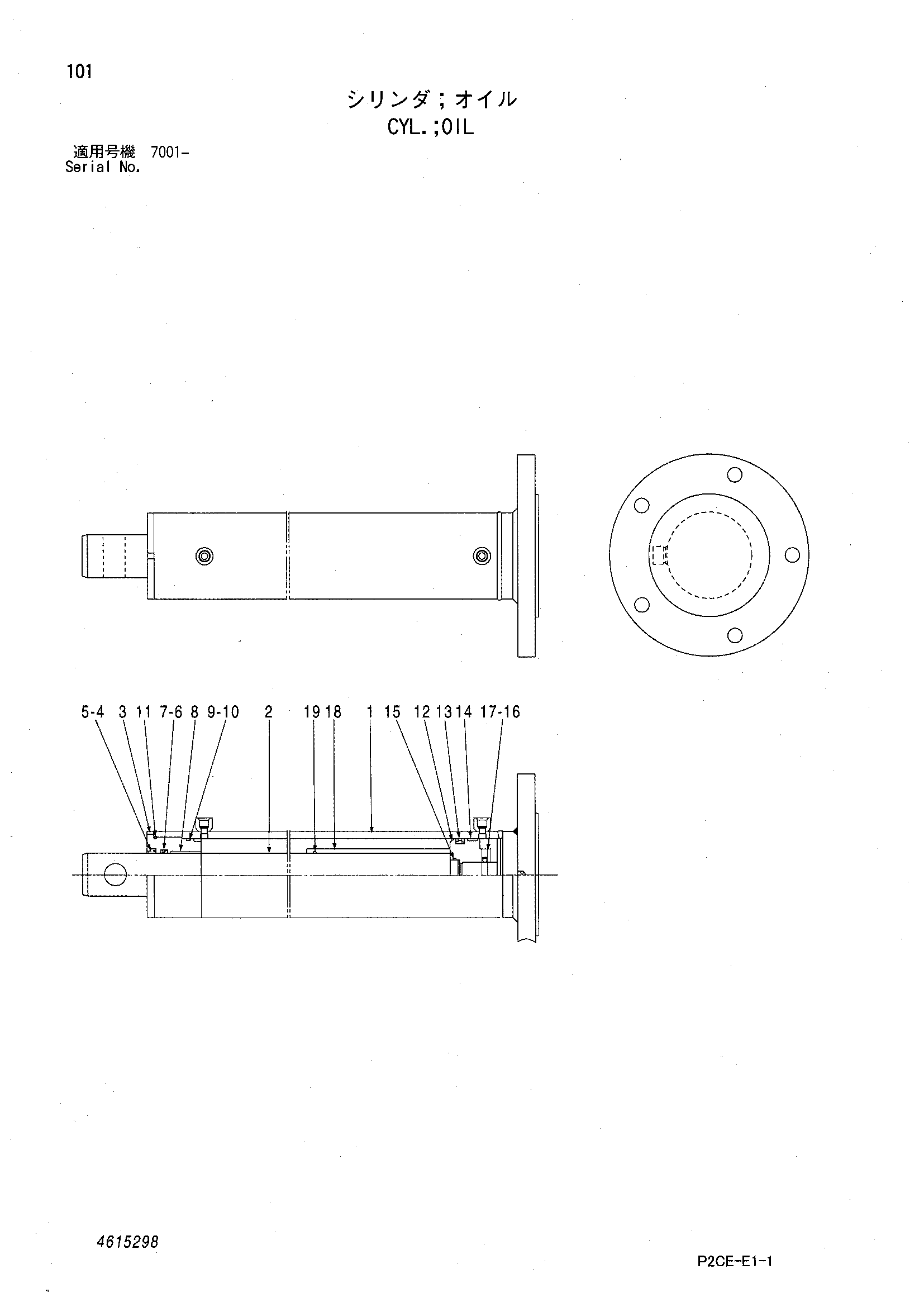

Заводская схема «Гидроцилиндр. масляный» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4615298 | Гидроцилиндр. масляный | 1 | |
| 1 | 4638460 | Труба гидроцилиндра | 1 |
| 2 | 4638461 | Шток | 1 |
| 3 | 4638462 | Гланд | 1 |
| 4 | 4638463 | Грязесъёмное кольцо | 1 |
| 5 | 4638464 | Стопорное кольцо | 1 |
| 6 | 4638465 | Уплотнительное кольцо | 1 |
| 7 | 4638466 | Опорное кольцо | 1 |
| 8 | 4638467 | Втулка | 1 |
| 9 | 4638468 | Уплотнительное кольцо | 1 |
| 10 | 4638469 | Опорное кольцо | 1 |
| 11 | 4638470 | Уплотнительное кольцо | 1 |
| 12 | 4638471 | Поршень | 1 |
| 13 | 4638472 | Поршень уплотнение | 1 |
| 14 | 4638473 | Кольцо | 1 |
| 15 | 4638474 | Уплотнительное кольцо | 1 |
| 16 | 4638475 | Установочный винт | 1 |
| 17 | 4638476 | Стальной шарик | 1 |
| 18 | 4638477 | Проставка | 1 |
| 19 | 4638478 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
