Гидрораспределитель — HITACHI SCX1500-2

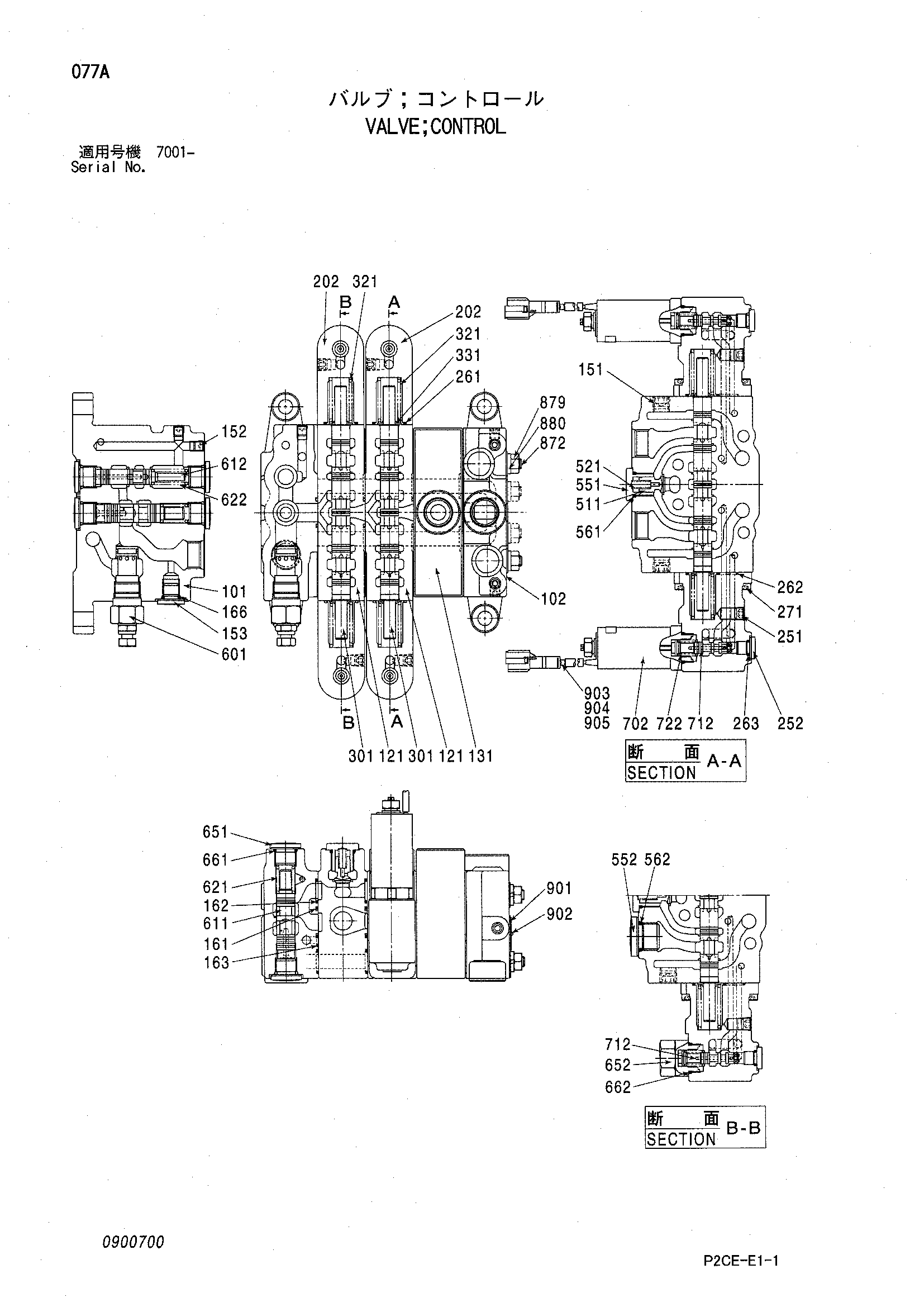

Заводская схема «Гидрораспределитель» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4613651 | Гидрораспределитель | 1 | |
| 151 | 0102440 | Пробка | 4 |
| 152 | 0175235 | Пробка | 10 |
| 153 | 0629404 | Пробка | 1 |
| 161 | 4506420 | Уплотнительное кольцо | 4 |
| 162 | 4506415 | Oーкольцо | 12 |
| 163 | 4506407 | Oーкольцо | 14 |
| 166 | 957366 | Уплотнительное кольцо | 1 |
| 251 | 94-2010 | Пробка | 12 |
| 252 | 0719004 | Пробка | 4 |
| 261 | 4509181 | Уплотнительное кольцо | 4 |
| 262 | 4506406 | Уплотнительное кольцо | 8 |
| 263 | 4506408 | Уплотнительное кольцо | 4 |
| 271 | M340516 | Болт с внутренним шестигранником | 16 |
| 321 | 0900701 | Пружина | 4 |
| 331 | 0900702 | Седло пружины | 4 |
| 511 | 0900703 | Плунжер | 2 |
| 521 | 0900704 | Пружина | 2 |
| 551 | 0900705 | Пробка | 2 |
| 552 | 0719101 | Пробка | 1 |
| 561 | 4506416 | Уплотнительное кольцо | 2 |
| 562 | 4506418 | Уплотнительное кольцо | 1 |
| 601 | 0900706 | Предохранительный клапан | 1 |
| 611 | 0900707 | Золотник | 1 |
| 612 | 0900708 | Золотник | 1 |
| 621 | 0900709 | Пружина | 1 |
| 622 | 0900710 | Пружина | 1 |
| 651 | 0718901 | Пробка | 4 |
| 652 | 0900711 | Пробка | 1 |
| 661 | 4509180 | Уплотнительное кольцо | 4 |
| 662 | 4506420 | Уплотнительное кольцо | 1 |
| 702 | 0900712 | Соленоид | 3 |
| 712 | 0900713 | Золотник | 4 |
| 722 | 0900714 | Пружина | 4 |
| 872 | 0900715 | Болт шпилька | 4 |
| 879 | 0122914 | Гайка | 4 |
| 880 | A590908 | Пружинная шайба | 4 |
| 903 | 0740106 | Лента | 1 |
| 904 | 0740107 | Лента | 1 |
| 905 | 0740108 | Лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
