Кран гусёк стрелы реел детали — HITACHI SCX1500-2

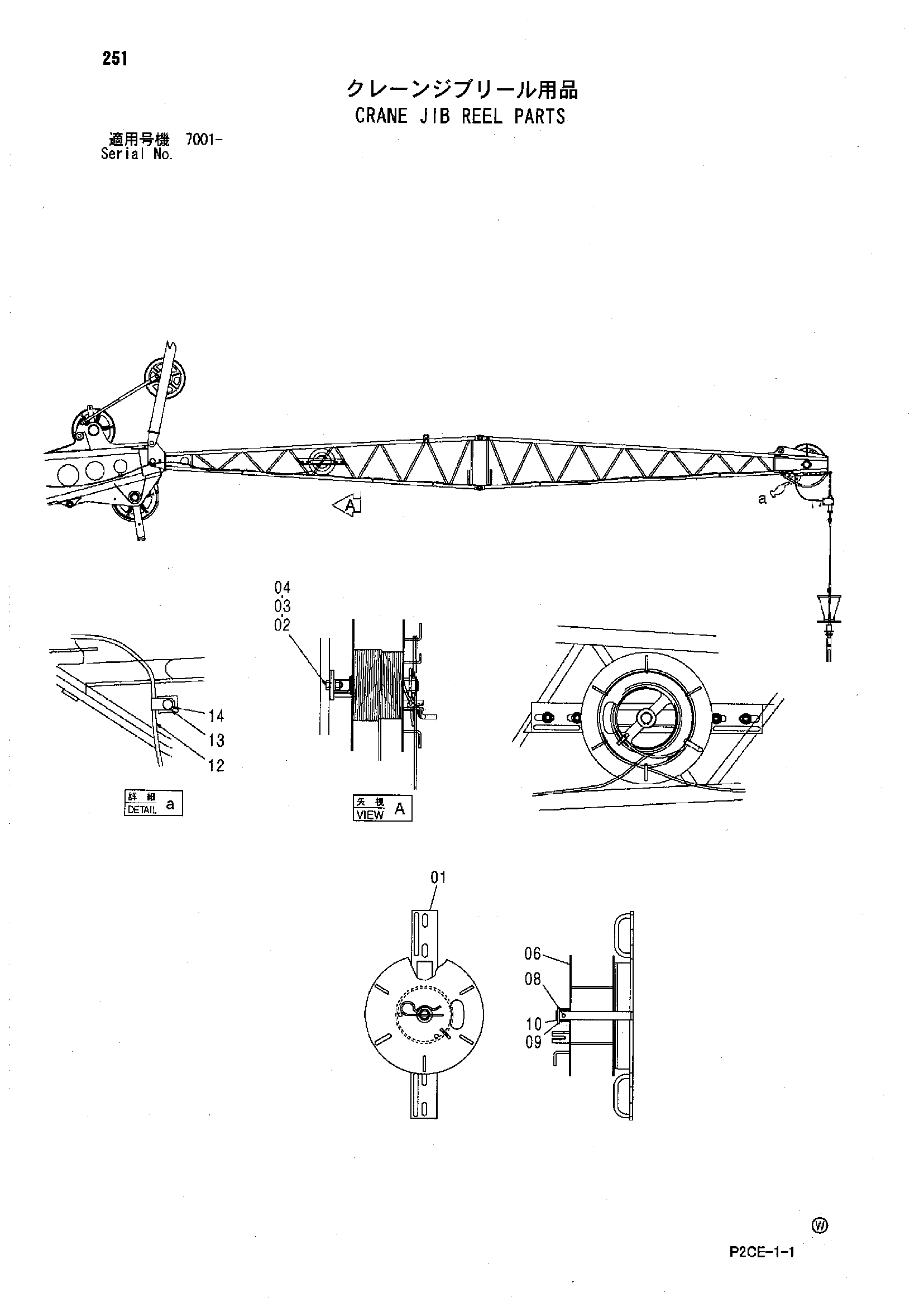

Заводская схема «Кран гусёк стрелы реел детали» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9740133 | Кронштейн | 1 |
| 02 | J901640 | Болт | 4 |
| 03 | M660016 | U-образная гайка | 4 |
| 04 | J222016 | Шайба | 4 |
| 06 | 7034162 | Реел трос | 1 |
| 08 | 487041 | Стопорный палец | 1 |
| 09 | A590120 | Плоская шайба | 1 |
| 10 | 959500 | Стопорное кольцо | 1 |
| 12 | 4613195 | Жгут проводов | 1 |
| 13 | 4190271 | Зажим | 1 |
| 14 | J271020 | Болт с шайбой | 1 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
