Двигатель (2) — HITACHI SCX1500-2

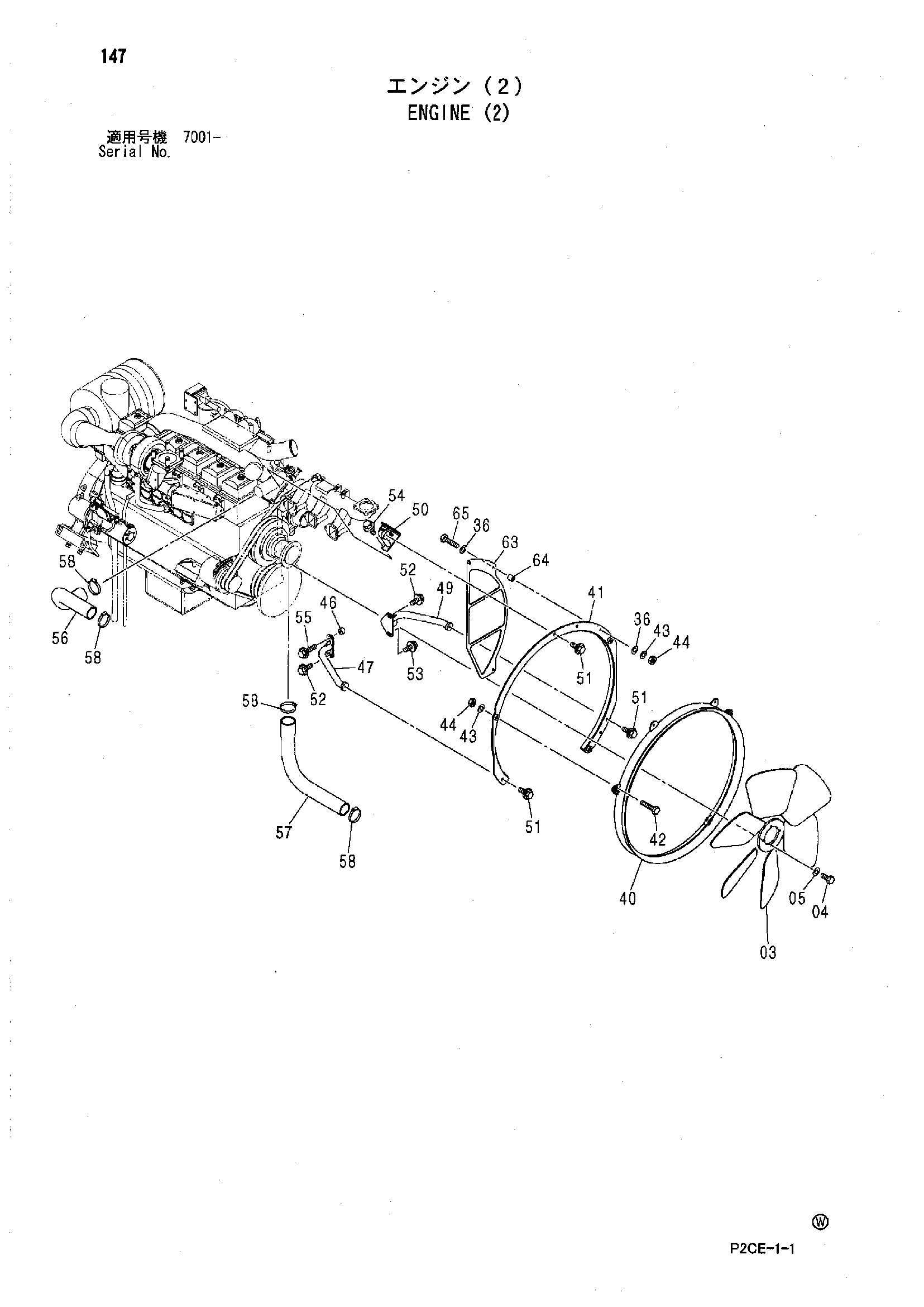

Заводская схема «Двигатель (2)» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4433254 | Вентилятор | 1 |
| 04 | J921025 | Болт | 4 |
| 05 | J222010 | Шайба | 4 |
| 36 | A590110 | Плоская шайба | 6 |
| 40 | 4608301 | Направляющая | 1 |
| 41 | 7044979 | Кольцо | 1 |
| 42 | J901070 | Болт | 3 |
| 43 | A590910 | Пружинная шайба | 6 |
| 44 | J950010 | Гайка | 6 |
| 46 | 4242606 | Проставка | 1 |
| 48 | 8093536 | Стойка | 1 |
| 49 | 8093530 | Стойка | 1 |
| 50 | 8092402 | Стойка | 1 |
| 51 | J281025 | Болт с шайбой | 3 |
| 51A | J901025 | Болт | 1 |
| 51B | 4486055 | Шайба | 1 |
| 52 | J271025 | Болт с шайбой | 2 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | J271225 | Болт с шайбой | 1 |
| 53A | J901225 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 54 | J271030 | Болт с шайбой | 3 |
| 54A | J901030 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | J271045 | Болт с шайбой | 1 |
| 55A | J901045 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | 4609784 | Водяной шланг | 1 |
| 57 | 4609786 | Водяной шланг | 1 |
| 58 | 4504491 | Хомут шланга | 4 |
| 63 | 8095039 | Защита вентилятор | 1 |
| 64 | 4193742 | Проставка | 3 |
| 65 | J901055 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
