Топливные трубопроводы — HITACHI SCX1500-2

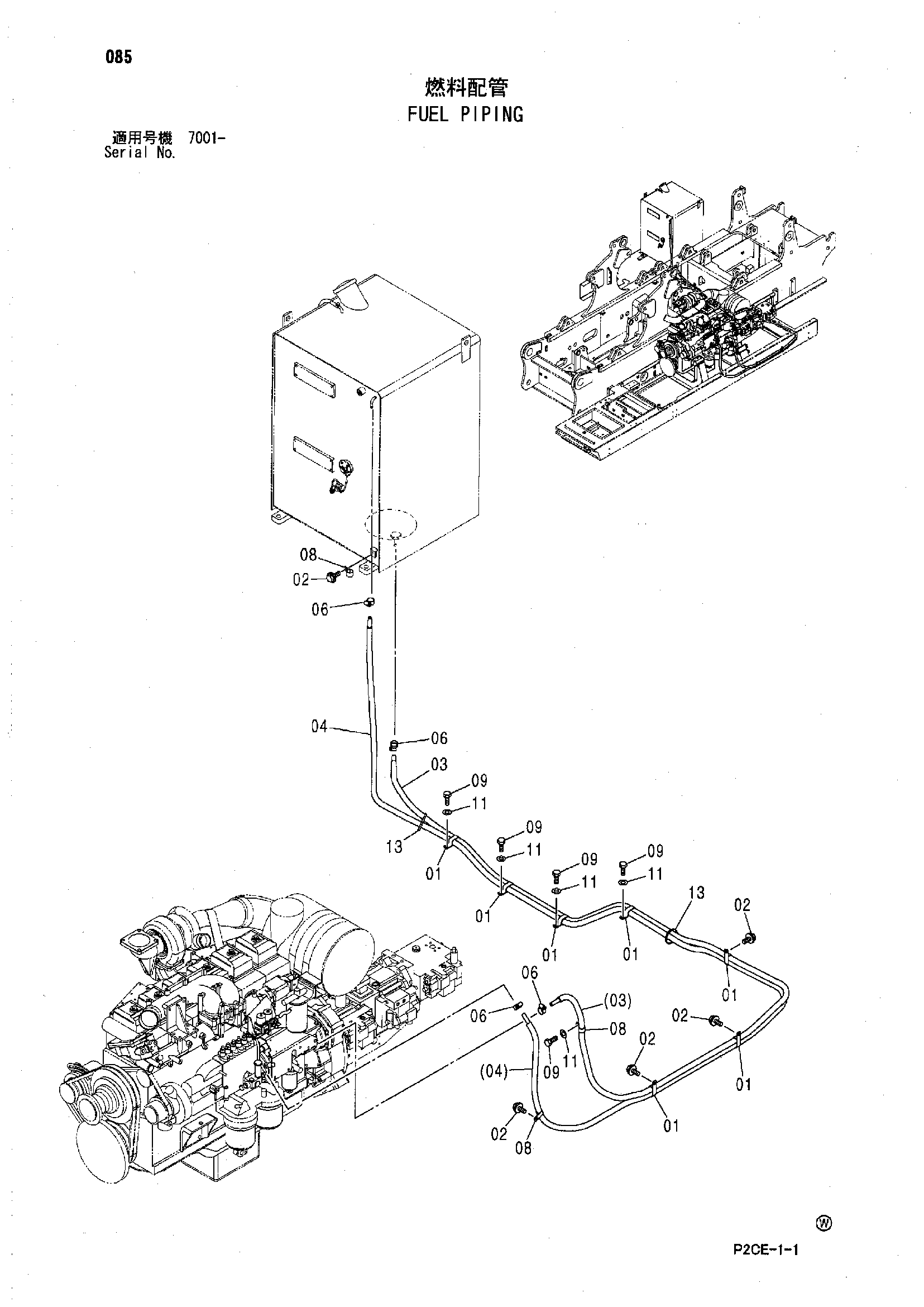

Заводская схема «Топливные трубопроводы» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4192034	Зажим	7
02	J271020	Болт с шайбой	5
02A	J901020	Болт	1
02B	J222010	Плоская шайба	1
03	4617818	Топливный шланг	1
04	4416386	Топливный шланг	1
06	4514700	Зажим шланг	4
08	4190263	Зажим	3
09	J901016	Болт	5
11	A590110	Плоская шайба	5
13	4055312	Ленточный зажим	2

Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
