Центральный коллектор — HITACHI SCX1500-2

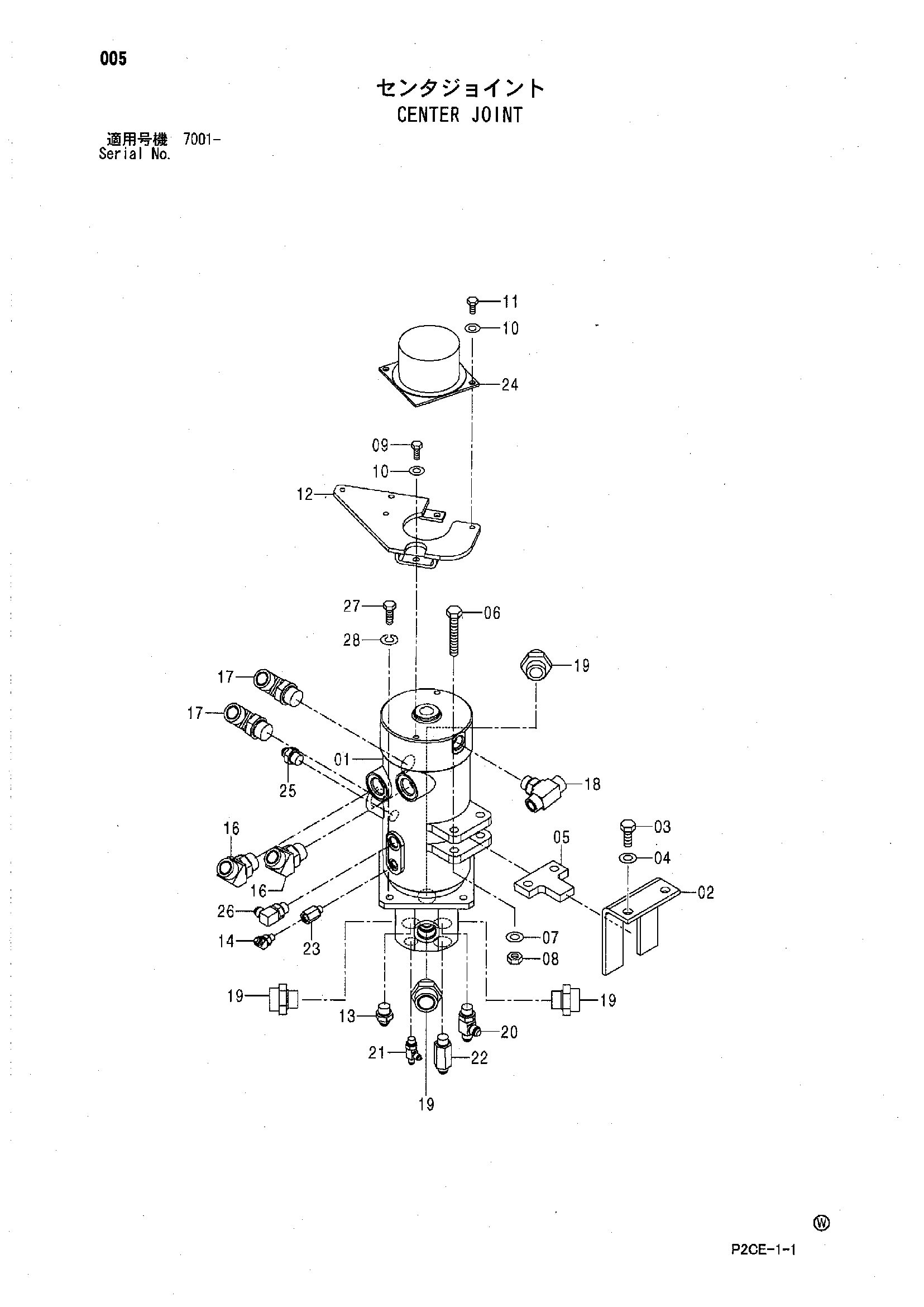

Заводская схема «Центральный коллектор» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4605169 | Центральный коллектор | 1 |
| 02 | 4639177 | Пластина | 1 |
| 03 | J931640 | Болт | 2 |
| 04 | A590116 | Плоская шайба | 2 |
| 05 | 4617219 | Пластина | 1 |
| 06 | J931690 | Болт | 2 |
| 07 | A590116 | Плоская шайба | 2 |
| 08 | M660016 | U-образная гайка | 2 |
| 09 | J921020 | Болт | 2 |
| 10 | A590110 | Плоская шайба | 4 |
| 11 | J921016 | Болт | 2 |
| 12 | 8095117 | Кронштейн | 1 |
| 13 | A852144 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852223 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A853288 | Угловой штуцер | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | A853388 | Угловой штуцер | 2 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | A853566 | Тройник | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A853180 | Адаптер | 4 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | A852444 | Тройник | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A852422 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4325980 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4202564 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4612080 | Кольцо слип | 1 |
| 25 | A853144 | Адаптер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | A853344 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | J921240 | Болт | 4 |
| 28 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
