Гидрораспределитель — HITACHI SCX1500-2

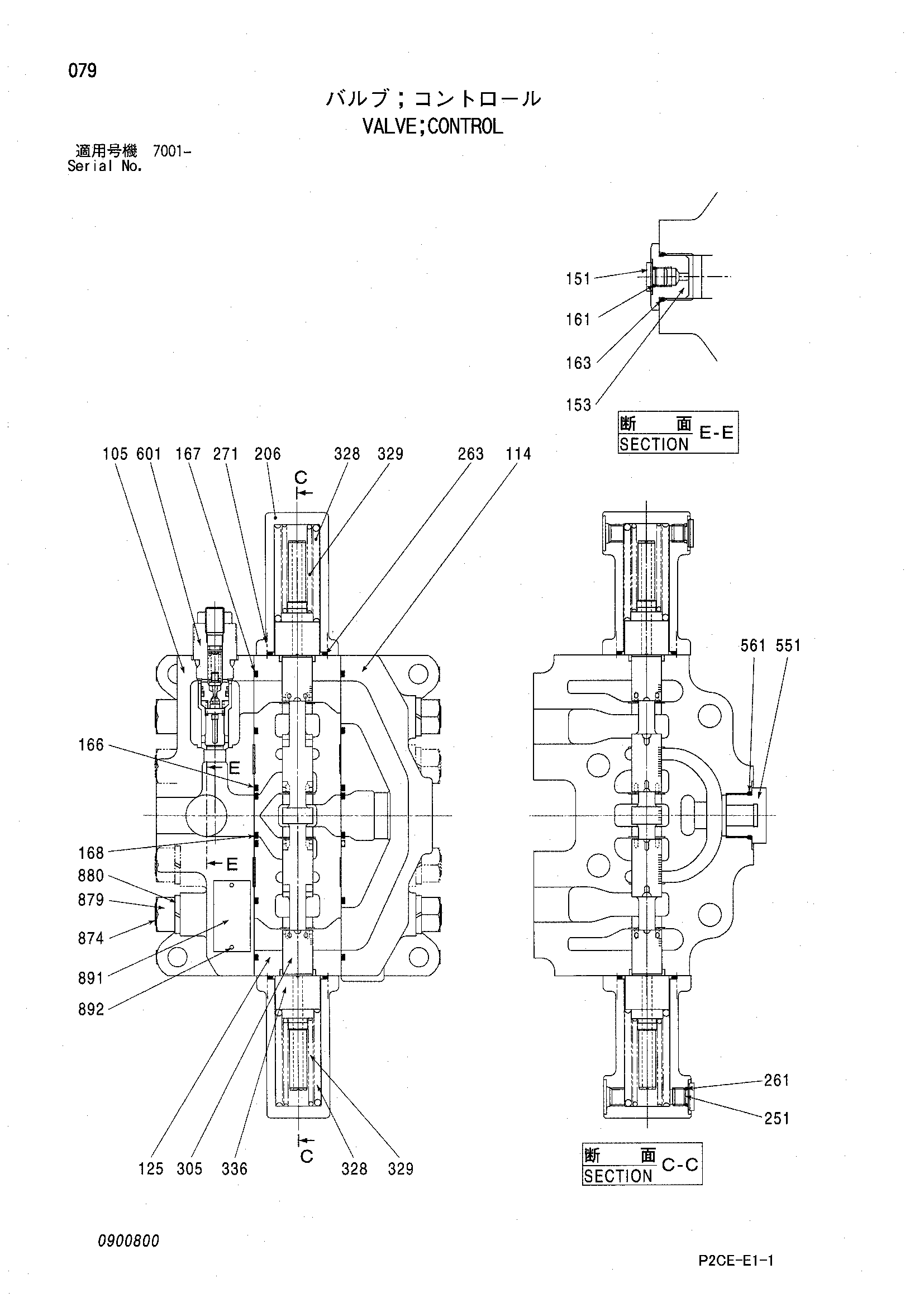

Заводская схема «Гидрораспределитель» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4605086 | Гидрораспределитель | 1 | |
| 105 | 0900801 | Енд-сектион | 1 |
| 114 | 0290204 | Енд-сектион | 1 |
| 125 | 0900802 | Валве-сектион | 1 |
| 151 | 0629404 | Пробка | 1 |
| 153 | 0900803 | Пробка | 1 |
| 161 | 957366 | Уплотнительное кольцо | 1 |
| 163 | 4506429 | Oーкольцо | 1 |
| 166 | 970860 | Уплотнительное кольцо | 2 |
| 167 | 970860 | Уплотнительное кольцо | 4 |
| 168 | 4509182 | Уплотнительное кольцо | 2 |
| 206 | 0697601 | Крышка | 2 |
| 251 | 0629404 | Пробка | 2 |
| 261 | 957366 | Уплотнительное кольцо | 2 |
| 263 | A811040 | Уплотнительное кольцо | 2 |
| 271 | 0173608 | Болт с внутренним шестигранником | 8 |
| 328 | 0900804 | Пружина | 2 |
| 329 | 0900805 | Пружина | 2 |
| 336 | 0900806 | Седло пружины | 2 |
| 551 | 0272417 | Колпачок | 1 |
| 561 | 4506430 | Уплотнительное кольцо | 1 |
| 601 | 0900807 | Предохранительный клапан | 1 |
| 874 | 0739803 | Болт | 4 |
| 879 | 0102245 | Гайка | 8 |
| 880 | 4144344 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
