Трансмиссия — HITACHI SCX1500-2

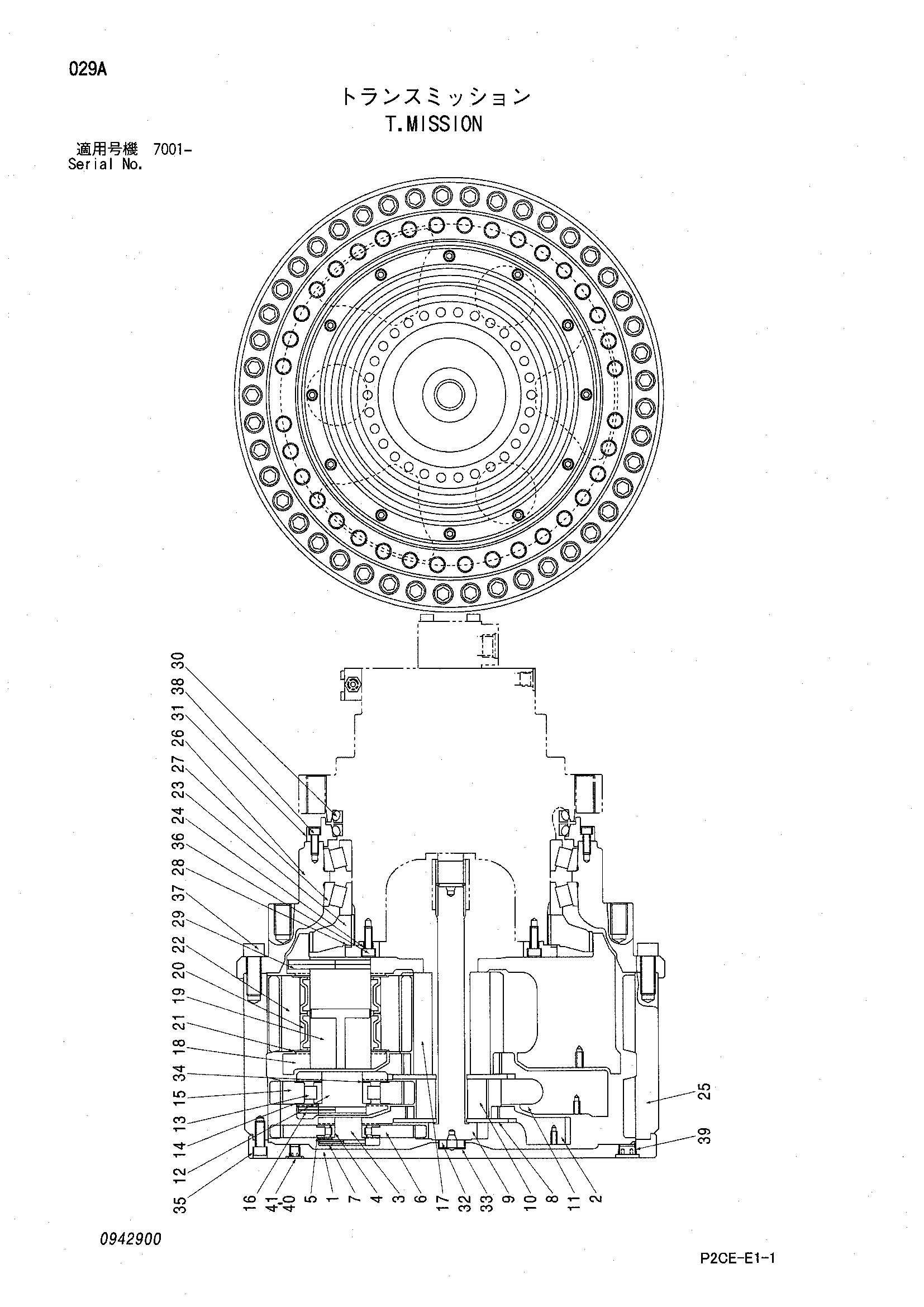

Заводская схема «Трансмиссия» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4615081 | Трансмиссия | 1 | |
| 1 | 0942901 | Крышка | 1 |
| 2 | 0942902 | Водило | 1 |
| 3 | 0942903 | Палец | 3 |
| 4 | 0942904 | Подшипник | 3 |
| 5 | 0942905 | Упорная шайба | 6 |
| 6 | 0942906 | Планетарная шестерня | 3 |
| 7 | 0902307 | Пружинный штифт | 3 |
| 8 | 0942907 | Проставка | 2 |
| 9 | 0942908 | Солнечная шестерня | 1 |
| 10 | 0942909 | Солнечная шестерня | 1 |
| 11 | 0942910 | Водило | 1 |
| 12 | 0942911 | Палец | 3 |
| 13 | 0942912 | Подшипник | 3 |
| 14 | 0942913 | Упорная шайба | 6 |
| 15 | 0942914 | Планетарная шестерня | 3 |
| 16 | 0263308 | Пружинный штифт | 3 |
| 17 | 0942915 | Солнечная шестерня | 1 |
| 18 | 0942916 | Водило | 1 |
| 19 | 0942917 | Палец | 3 |
| 20 | 0781120 | Игольчатый подшипник | 6 |
| 21 | 0942918 | Упорная шайба | 6 |
| 22 | 0942919 | Планетарная шестерня | 3 |
| 23 | 0942920 | Муфта | 1 |
| 24 | 0942921 | Держатель | 1 |
| 25 | 0942922 | Коронная шестерня | 1 |
| 26 | 0942923 | Корпус | 1 |
| 27 | 0781127 | Подшипник | 2 |
| 28 | 0902326 | Регулировочная шайба | 3 |
| 29 | 0902327 | Пружинный штифт | 3 |
| 30 | 0781131 | Уплотнение | 1 |
| 31 | 0942924 | Крышка уплотнение | 1 |
| 32 | 0783233 | Кольцо упорный | 1 |
| 33 | 0783234 | Регулировочная шайба | 2 |
| 34 | 0942925 | Подшипник | 3 |
| 35 | 0902332 | Болт с внутренним шестигранником | 18 |
| 36 | 0159105 | Болт с внутренним шестигранником | 30 |
| 37 | 0942926 | Болт с внутренним шестигранником | 45 |
| 38 | 0159110 | Болт с внутренним шестигранником | 12 |
| 39 | 0781136 | Пробка | 2 |
| 40 | 0783238 | Пробка | 1 |
| 41 | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
