Левый хоусе (4) — HITACHI SCX1500-2

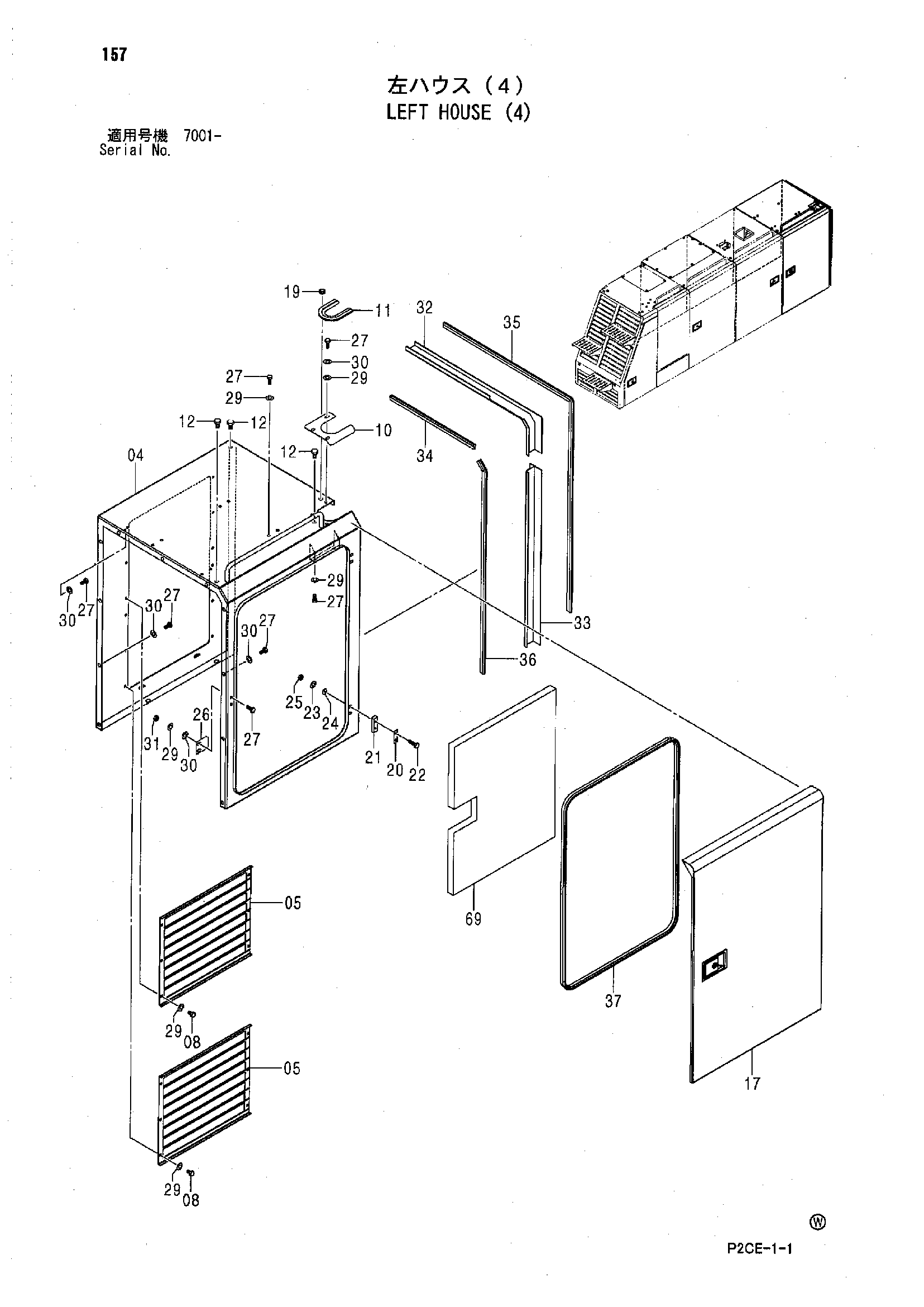

Заводская схема «Левый хоусе (4)» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 5009079 | Хоусе | 1 |
| 05 | 2050500 | Крышка | 2 |
| 08 | J921016 | Болт | 12 |
| 10 | 3100588 | Крышка | 1 |
| 11 | 4615322 | Трим спонге | 1 |
| 12 | J921625 | Болт | 3 |
| 17 | 7044880 | Дверь | 1 |
| 19 | 4160361 | Резиновая втулка | 1 |
| 20 | 3100040 | Стопорная пластина | 2 |
| 21 | 3100042 | Пластина | 2 |
| 22 | J900840 | Болт | 4 |
| 23 | A590908 | Пружинная шайба | 4 |
| 24 | 3100044 | Пластина | 4 |
| 25 | J950008 | Гайка | 4 |
| 26 | 3100041 | Пластина | 1 |
| 27 | J921025 | Болт | 26 |
| 29 | A590910 | Пружинная шайба | 27 |
| 30 | J217083 | Шайба | 16 |
| 31 | J950010 | Гайка | 2 |
| 32 | 8093346 | Кронштейн | 1 |
| 33 | 7044892 | Крышка | 1 |
| 34 | 4609175 | Трим спонге | 1 |
| 35 | 4609181 | Трим спонге | 1 |
| 36 | 4609180 | Трим спонге | 1 |
| 37 | 4609144 | Трим спонге | 1 |
| 69 | 4609971 | Изолятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
