Боковой рама инсталл и ремове устройство — HITACHI SCX1500-2

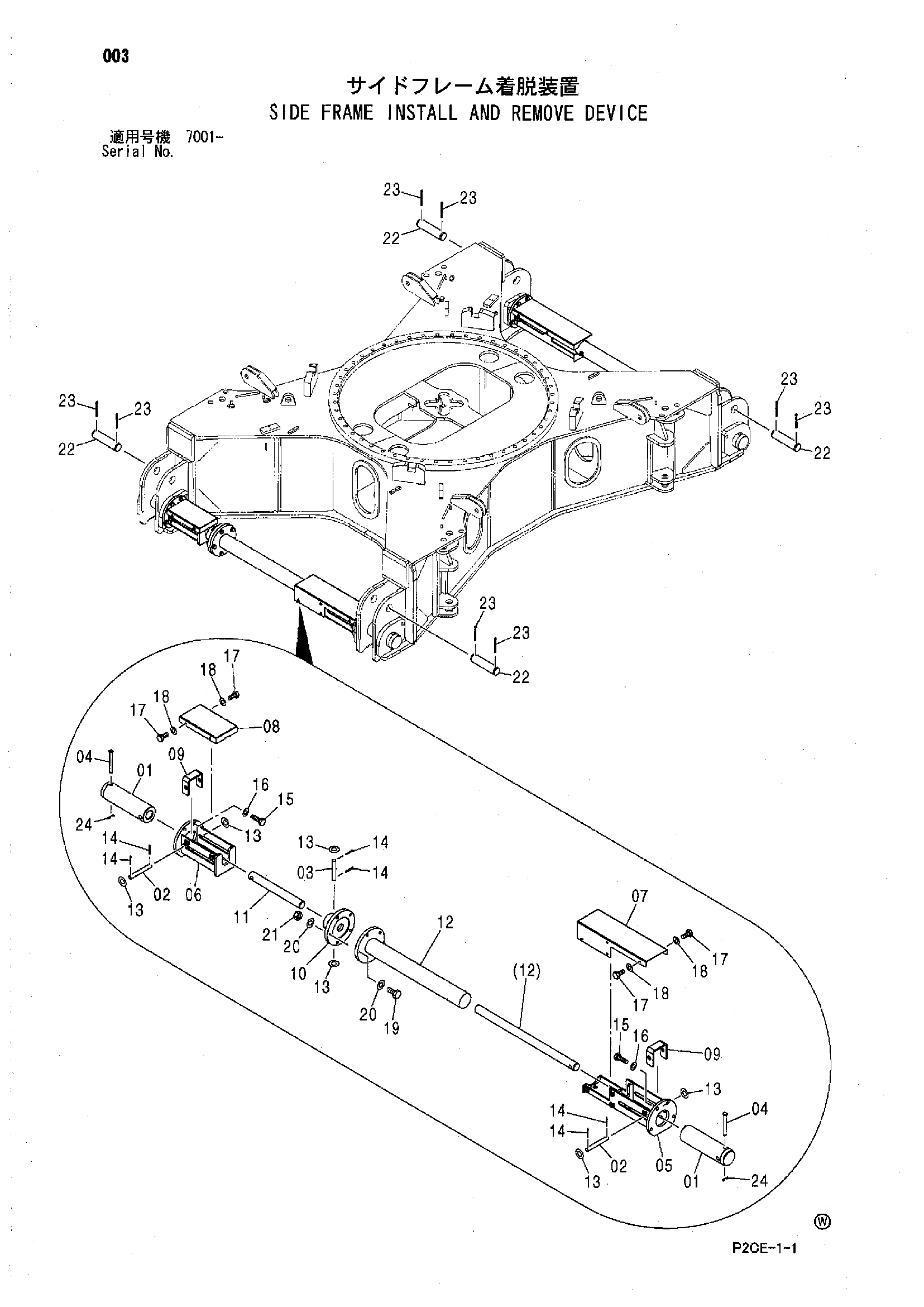

Заводская схема «Боковой рама инсталл и ремове устройство» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4616406 | Палец | 4 |
| 02 | 4617217 | Вал | 4 |
| 03 | 4617218 | Вал | 2 |
| 04 | 4617069 | Палец | 4 |
| 05 | 7045744 | Кронштейн | 2 |
| 06 | 8095277 | Кронштейн | 2 |
| 07 | 3101559 | Крышка | 2 |
| 08 | 3101560 | Крышка | 2 |
| 09 | 4616407 | Кронштейн | 4 |
| 10 | 8095276 | Кронштейн | 2 |
| 11 | 4616408 | Вал | 2 |
| 12 | 4615298 | Гидроцилиндр. масляный | 2 |
| 13 | A590130 | Плоская шайба | 12 |
| 14 | A768063 | Шплинт | 12 |
| 15 | J922060 | Болт | 16 |
| 16 | A590120 | Плоская шайба | 16 |
| 17 | J901016 | Болт | 20 |
| 18 | A590110 | Плоская шайба | 20 |
| 19 | J922090 | Болт | 10 |
| 20 | A590120 | Плоская шайба | 20 |
| 21 | J950020 | Гайка | 10 |
| 22 | 4614134 | Палец | 4 |
| 23 | A761302 | Шплинт | 8 |
| 24 | 4077248 | Стопорный палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
