Насос трубопроводы — HITACHI SCX1500-2

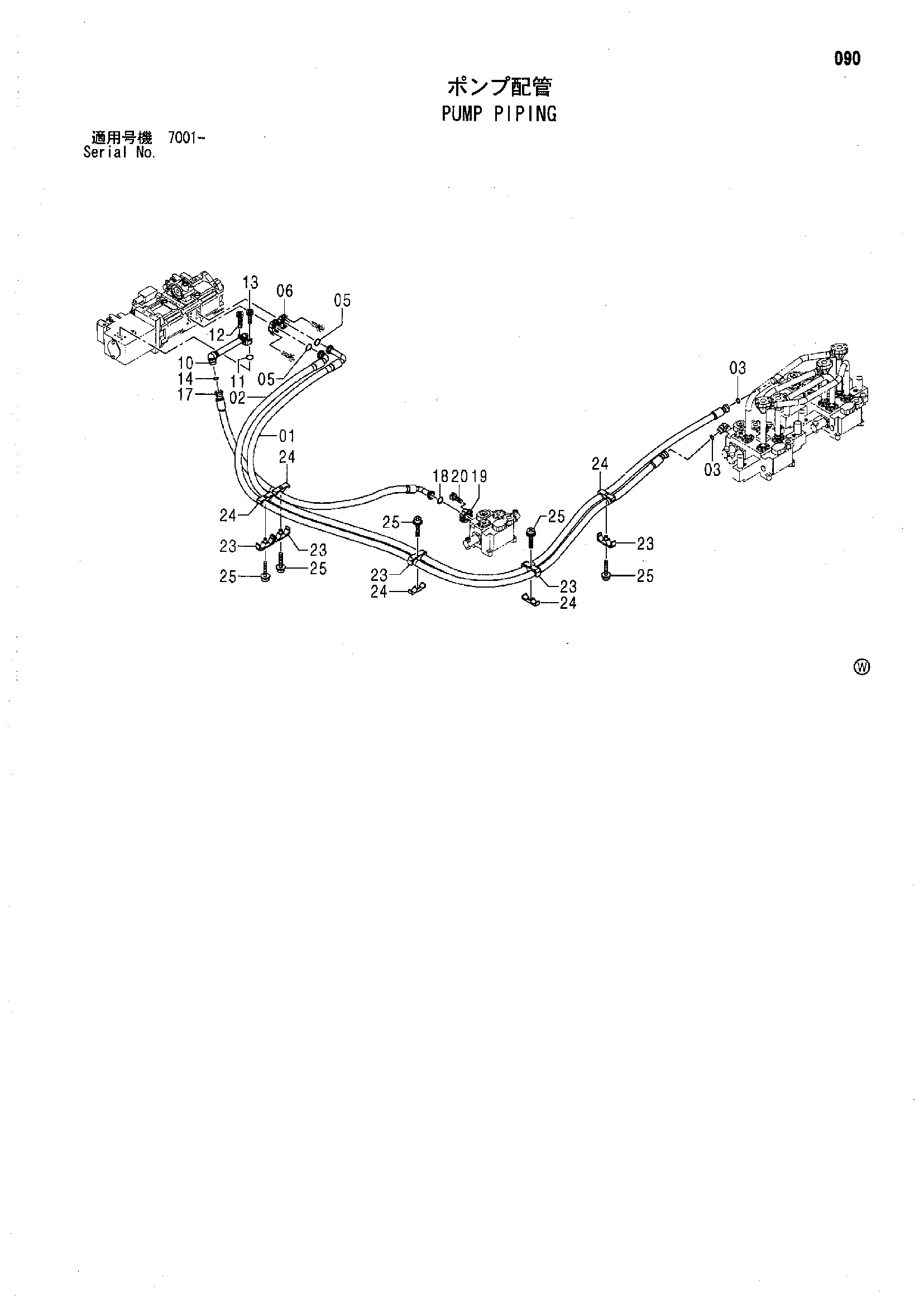

Заводская схема «Насос трубопроводы» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4614900 | Шланг | 1 |
| 02 | 4614901 | Шланг | 1 |
| 03 | 4187328 | Уплотнительное кольцо | 2 |
| 05 | 966993 | Уплотнительное кольцо | 2 |
| 06 | 4085560 | Разъёмный фланец | 4 |
| 10 | 8094858 | Трубка | 1 |
| 11 | A811035 | Уплотнительное кольцо | 1 |
| 12 | M341256 | Болт с внутренним шестигранником | 2 |
| 13 | M341240 | Болт с внутренним шестигранником | 2 |
| 14 | 4187328 | Уплотнительное кольцо | 1 |
| 17 | 4614902 | Шланг | 1 |
| 18 | 966993 | Уплотнительное кольцо | 1 |
| 19 | 4085560 | Разъёмный фланец | 2 |
| 20 | M341240 | Болт с внутренним шестигранником | 4 |
| 23 | 8065749 | Хомут | 5 |
| 24 | 3075326 | Резиновая прокладка | 5 |
| 25 | J271270 | Болт с шайбой | 5 |
| 25A | J901270 | Болт | 1 |
| 25B | J222012 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
