Сафтй рычаг — HITACHI SCX1500-2

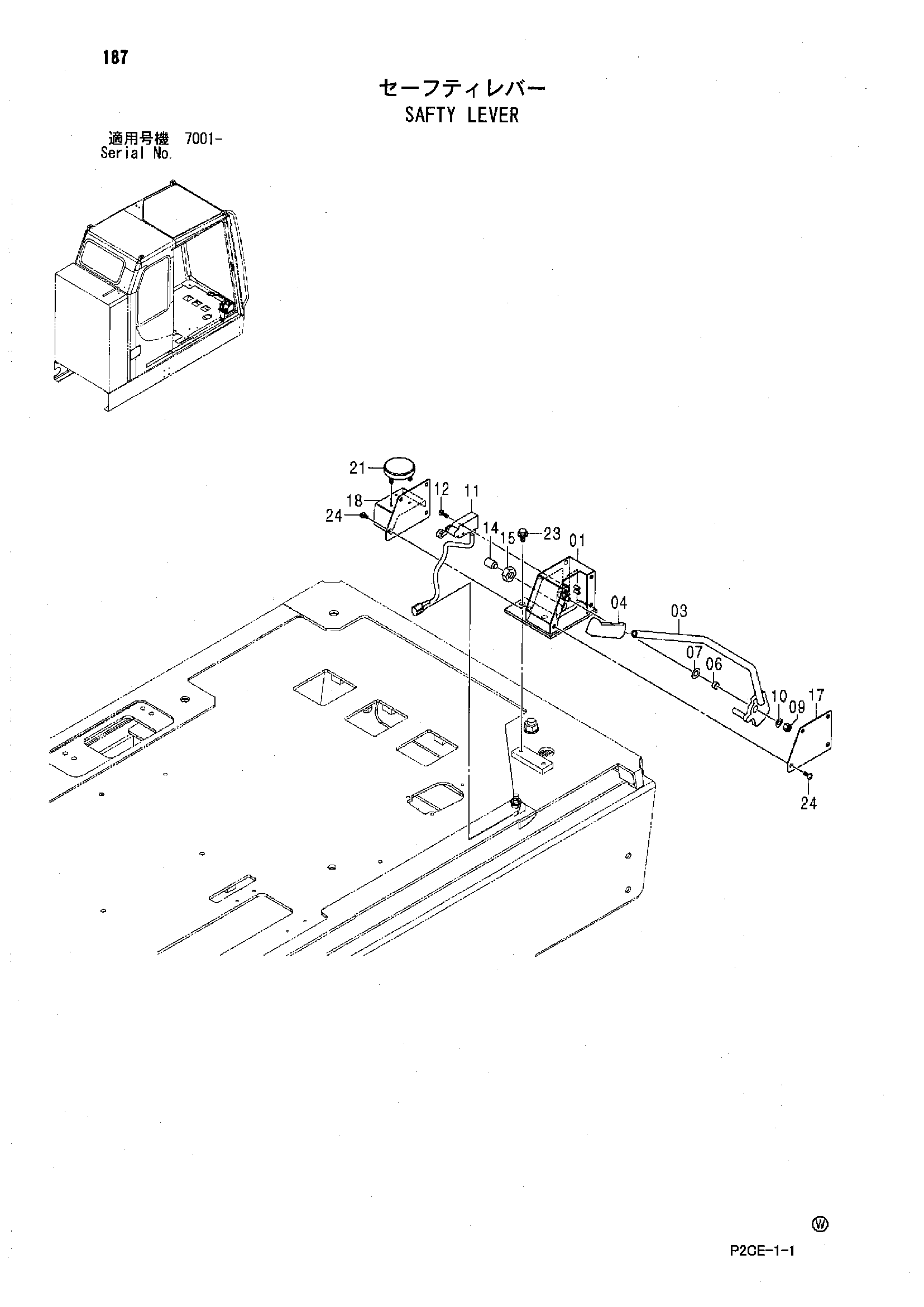

Заводская схема «Сафтй рычаг» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7046148 | Стойка | 1 |
| 03 | 8096085 | Рычаг блокировка | 1 |
| 04 | 3051611 | Рукоятка | 1 |
| 06 | 4607773 | Втулка | 1 |
| 07 | A590112 | Плоская шайба | 1 |
| 09 | 2050548 | Гайка | 1 |
| 10 | A590108 | Плоская шайба | 1 |
| 11 | 4616459 | Выключатель концевой | 1 |
| 12 | M430420 | Винт | 2 |
| 14 | 3100139 | Плунжер | 1 |
| 15 | J950016 | Гайка | 1 |
| 17 | 4620094 | Крышка | 1 |
| 18 | 8096103 | Крышка | 1 |
| 21 | 3098289 | Уровень | 1 |
| 23 | J260816 | Болт с шайбой | 2 |
| 23A | J900816 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | J650614 | Винт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
