Кондиционер. детали (левый) — HITACHI SCX1500-2

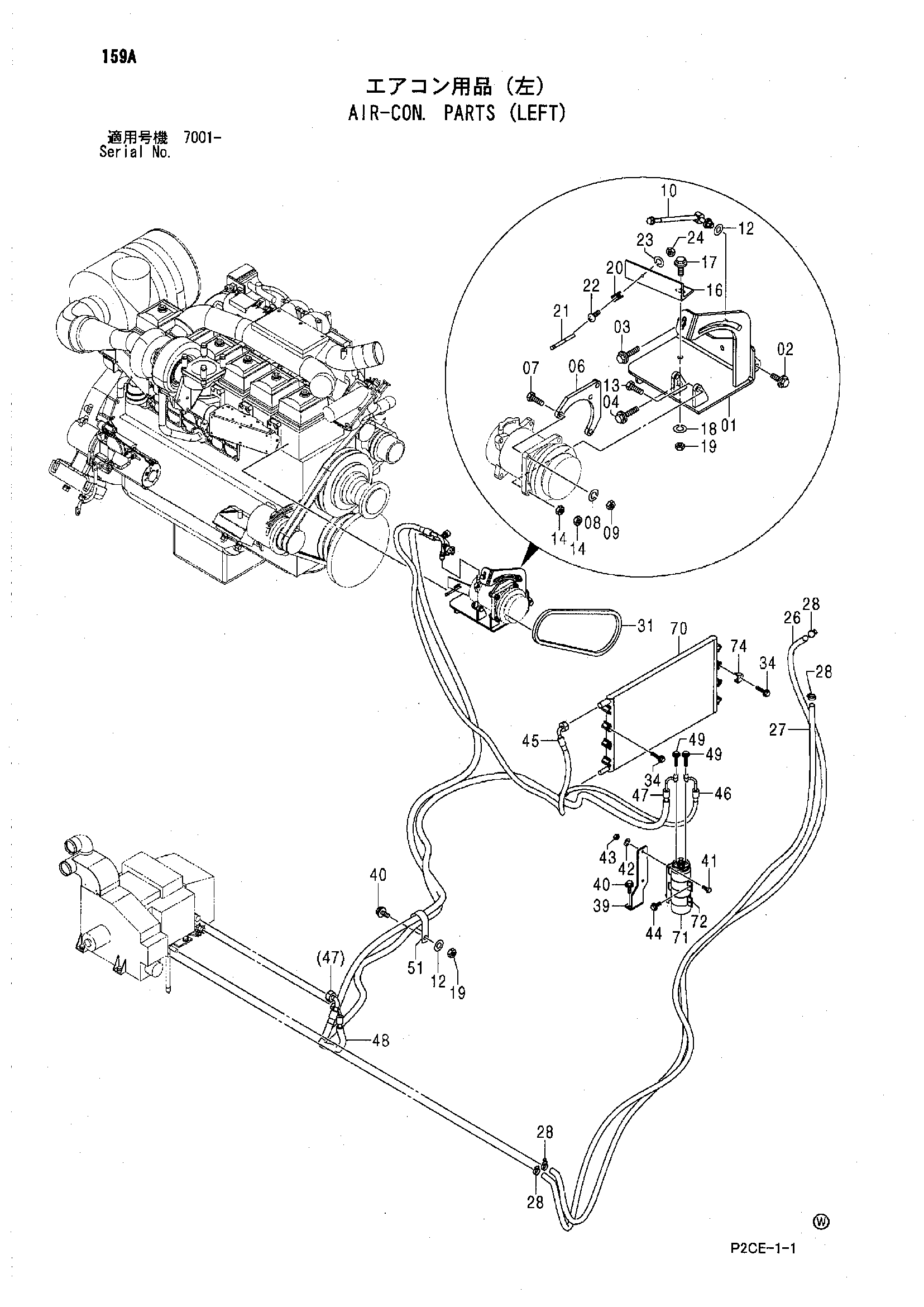

Заводская схема «Кондиционер. детали (левый)» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7044980 | Кронштейн | 1 |
| 02 | J271035 | Болт с шайбой | 1 |
| 02A | J901035 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271055 | Болт с шайбой | 2 |
| 03A | J901055 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271065 | Болт с шайбой | 1 |
| 04A | J901065 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 3100250 | Стойка | 1 |
| 07 | J921035 | Болт | 3 |
| 08 | A590910 | Пружинная шайба | 3 |
| 09 | J950010 | Гайка | 3 |
| 10 | 4616040 | Механизм натяжения | 1 |
| 12 | A590110 | Плоская шайба | 1 |
| 12 | A590110 | Плоская шайба | 2 |
| 13 | J921040 | Болт | 2 |
| 14 | J950010 | Гайка | 4 |
| 16 | 3100324 | Ограничитель | 1 |
| 17 | J271035 | Болт с шайбой | 1 |
| 17A | J901035 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | A590910 | Пружинная шайба | 1 |
| 19 | J950010 | Гайка | 1 |
| 19 | J950010 | Гайка | 2 |
| 20 | 3100176 | Саддле | 1 |
| 21 | 4055311 | Ленточный зажим | 1 |
| 22 | J850612 | Винт | 1 |
| 23 | A590906 | Пружинная шайба | 1 |
| 24 | M500605 | Гайка | 1 |
| 26 | 4610233 | Водяной шланг | 1 |
| 27 | 4610231 | Водяной шланг | 1 |
| 28 | 4514699 | Хомут шланга | 4 |
| 31 | 4207700 | Ремень V | 1 |
| 34 | J260650 | Болт с шайбой | 4 |
| 34A | J900650 | Болт | 1 |
| 34B | A590106 | Шайба | 1 |
| 39 | 3100249 | Кронштейн | 1 |
| 40 | J271025 | Болт с шайбой | 2 |
| 40 | J271025 | Болт с шайбой | 3 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | J900820 | Болт | 2 |
| 42 | A590908 | Пружинная шайба | 2 |
| 43 | J950008 | Гайка | 2 |
| 44 | J260616 | Болт с шайбой | 2 |
| 44A | J900616 | Болт | 1 |
| 44B | A590106 | Плоская шайба | 1 |
| 45 | 4610386 | Шланг радиатора | 1 |
| 46 | 4610385 | Шланг радиатора | 1 |
| 47 | 4610388 | Шланг радиатора | 1 |
| 48 | 4610389 | Шланг радиатора | 1 |
| 49 | J260625 | Болт с шайбой | 2 |
| 49A | J900625 | Болт | 1 |
| 49B | A590106 | Плоская шайба | 1 |
| 50 | J260825 | Болт с шайбой | 2 |
| 50A | J900825 | Болт | 1 |
| 50B | A590108 | Плоская шайба | 1 |
| 51 | 4190265 | Зажим | 1 |
| 70 | 4632483 | Конденсатор | 1 |
| 71 | 4632484 | Рекеивер | 1 |
| 72 | 4632485 | Кронштейн | 1 |
| 74 | 4632486 | Кронштейн | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
