Лебёдка трубопроводы (2) — HITACHI SCX1500-2

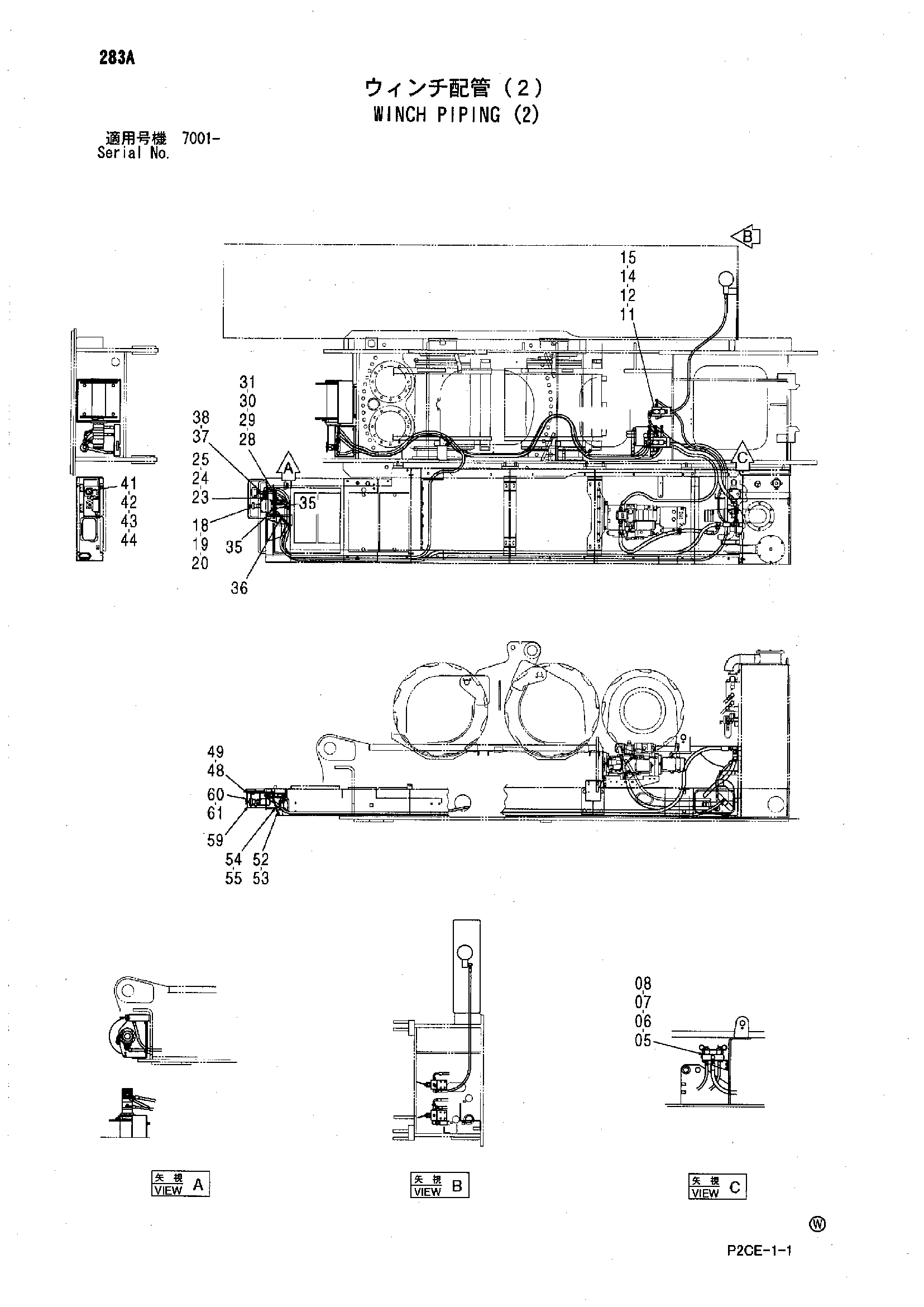

Заводская схема «Лебёдка трубопроводы (2)» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 2041862 | Коллектор | 1 |
| 06 | 4402606 | Электромагнитный клапан | 1 |
| 07 | 9751235 | Кронштейн | 1 |
| 08 | J271020 | Болт с шайбой | 8 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Плоская шайба | 1 |
| 11 | 4410444 | Электромагнитный клапан | 1 |
| 12 | 3081146 | Коллектор | 1 |
| 14 | J271020 | Болт с шайбой | 8 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Плоская шайба | 1 |
| 15 | 9751239 | Кронштейн | 1 |
| 18 | 4393752 | Предохранительный клапан | 1 |
| 19 | 3083739 | Коллектор | 1 |
| 20 | M340880 | Болт с внутренним шестигранником | 4 |
| 23 | 4506418 | Уплотнительное кольцо | 2 |
| 24 | 4362457 | Адаптер | 1 |
| 25 | 4624795 | Обратный клапан | 1 |
| 28 | 4362457 | Адаптер | 1 |
| 29 | 4506418 | Уплотнительное кольцо | 2 |
| 30 | 4263450 | Переходник S | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4624796 | Обратный клапан | 1 |
| 35 | 4200326 | Угловой штуцер | 1 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4411271 | Шланг | 1 |
| 37 | 94-0685 | Переходник S | 1 |
| 38 | 4151610 | Думпер | 1 |
| 41 | 4448468 | Указатель оил-прес. | 1 |
| 42 | J450410 | Винт с шайбой | 3 |
| 43 | 4407640 | Кронштейн | 1 |
| 44 | J271030 | Болт с шайбой | 2 |
| 44A | J901030 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 48 | 8099252 | Кронштейн | 1 |
| 49 | J271030 | Болт с шайбой | 4 |
| 49A | J901030 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 52 | 8099253 | Крышка | 1 |
| 53 | J271030 | Болт с шайбой | 4 |
| 53A | J901030 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | 4624787 | Петля | 2 |
| 55 | J460412 | Винт с шайбой | 6 |
| 59 | 8099254 | Крышка | 1 |
| 60 | 4624786 | Защёлка | 1 |
| 61 | J460412 | Винт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
